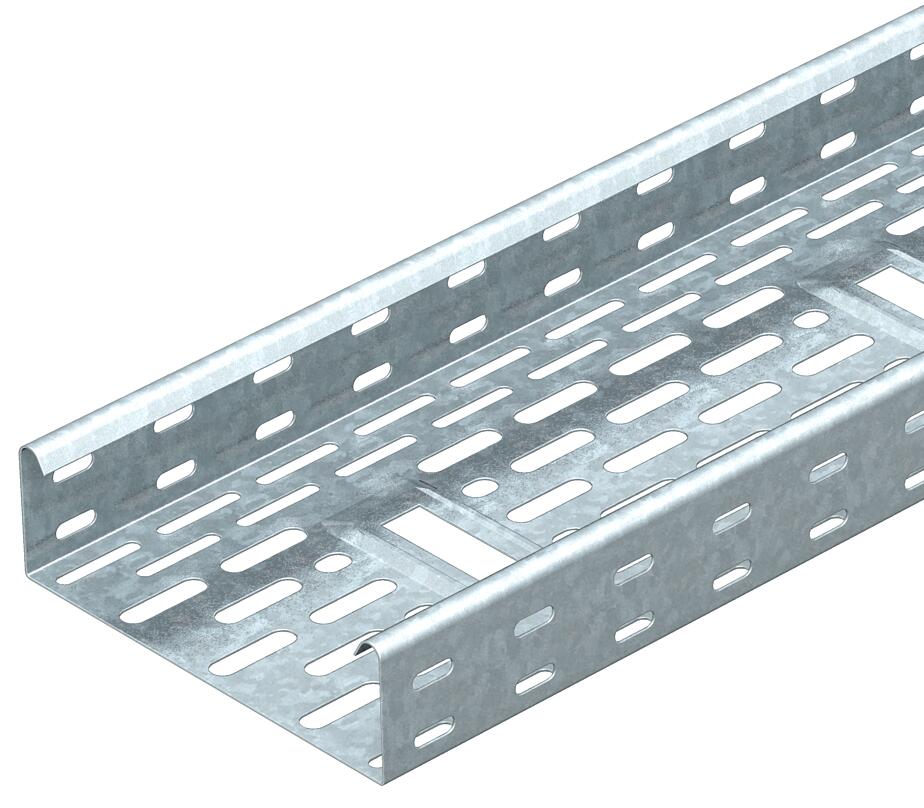

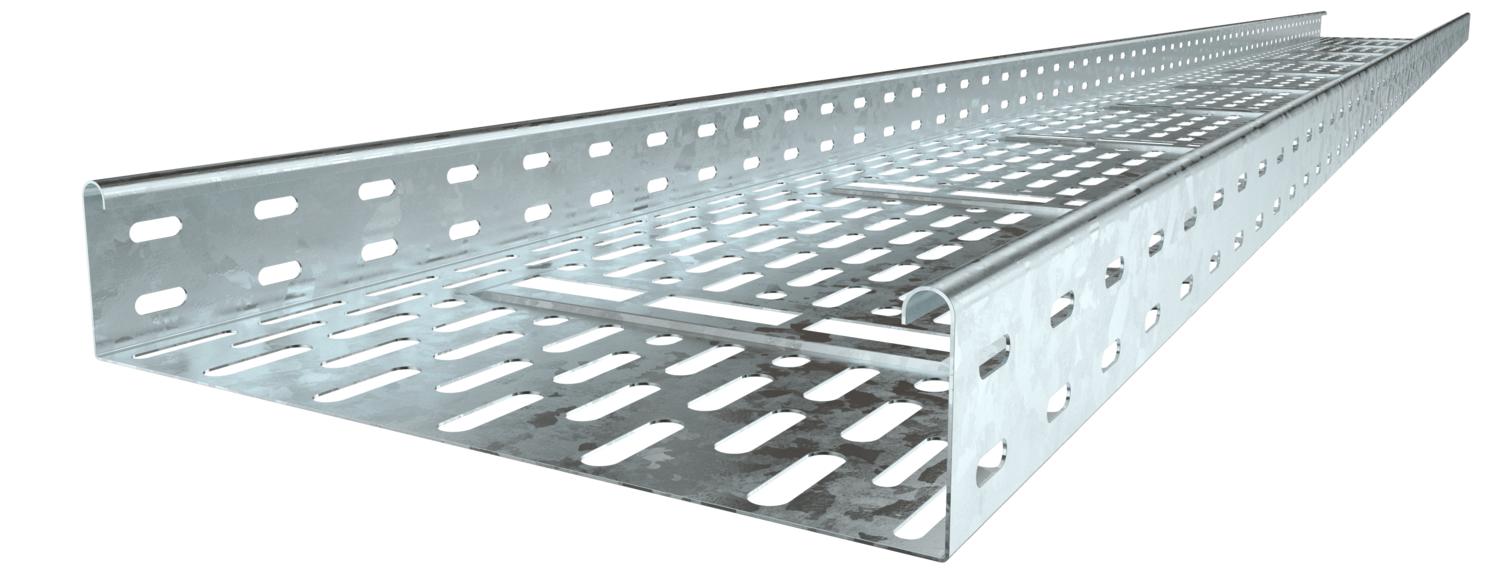

Caminho de cabos em chapa DKS 60 FT
Ref. 6085326 | EAN 4012196070091
- Descrição do produto
-
Descrição do produtoDKS 60 = Sistema de caminhos de cabos em chapa com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Sistema de caminhos de cabos em chapa com 30% de perfuração, conforme a directiva VdS 2092, para a aplicação sob sistemas de sprinklers.
Passagem de cabos na base a partir de 200 mm de largura.
As respectivas uniões devem ser encomendadas separadamente.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 2 in Altura 60 mm Aplicação sistema de pulverizadores sim Base perfurada 1 Com tampa não Comprimento 3000 mm Comprimento 10 ft Cor zinco Dimensão 60 x 100 Dimensão 60x100x3000 Distância de apoio de 1,5m 1,75 kN/m Distância de apoio de 2,0m 0,95 kN/m Distância de apoio de 2,5m 0,5 kN/m Distância de apoio de 3,0m 0,4 kN/m Espessura das chapas 0,06 in Espessura das chapas 1 mm Funktionsgaranti não Instalação no pavimento sim Largura 4 in Largura 100 mm Material Aço Medida B 100 mm Pegada de CO2 (GWP) do berço ao portão 4,3682 kg CO2e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 5800 mm² Secção transversal útil 58 cm² Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos do tipo DKS 60
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
