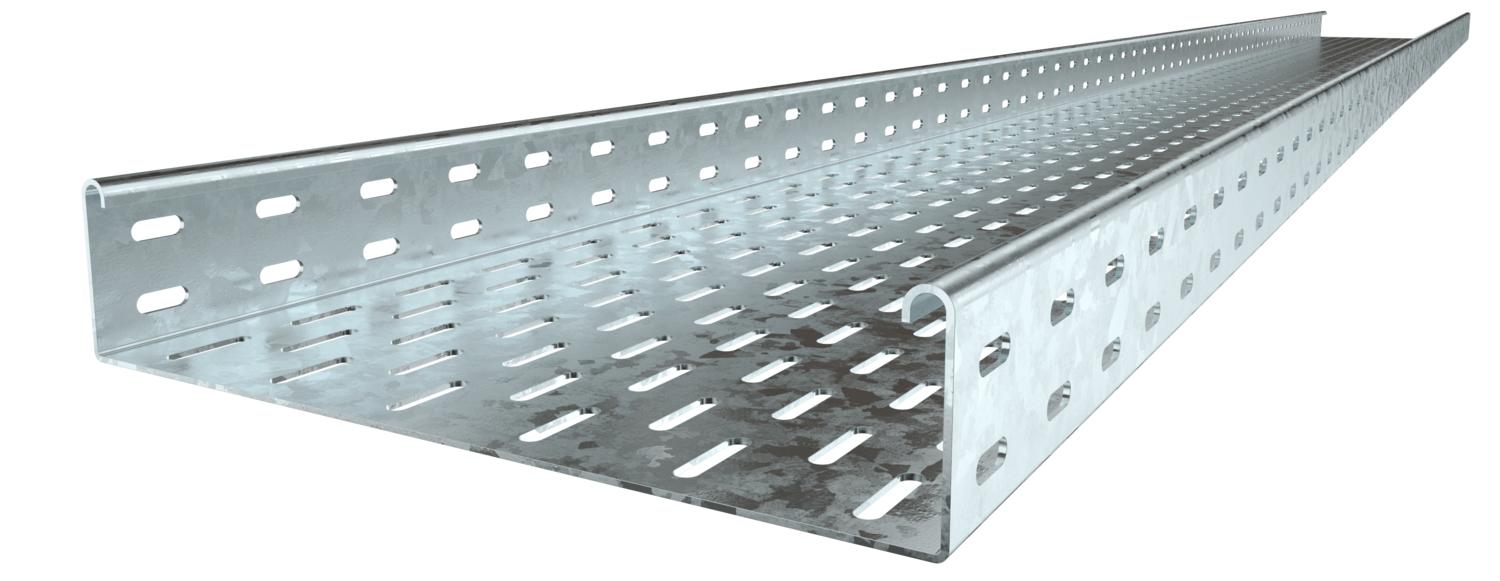

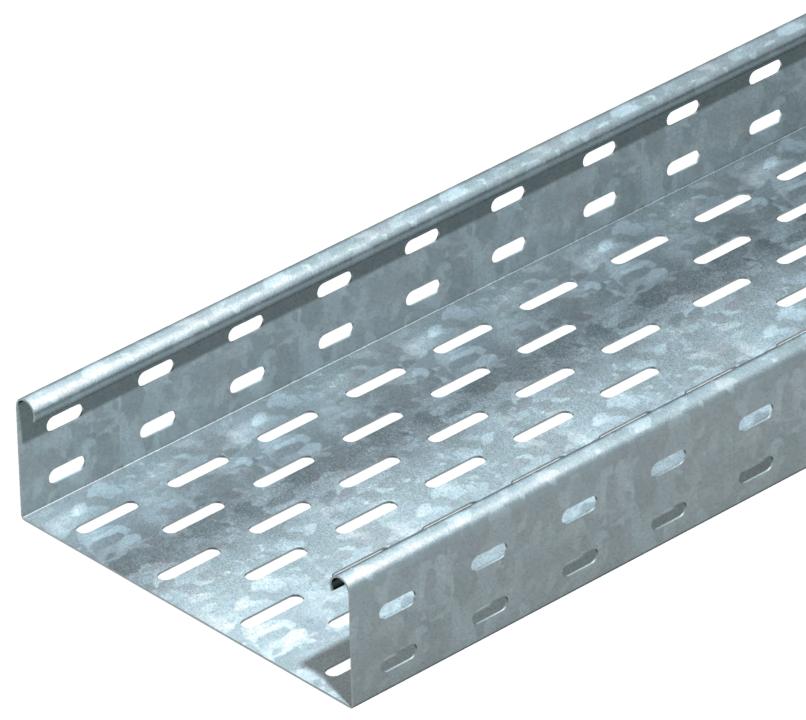

Caminho de cabos em chapa EKS FT 60 SOMY
Ref. 7190311 | EAN 4012196697007
- Descrição do produto
-
Descrição do produtoEKS 60 = Sistema de caminho de cabos para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Em todas as versões, as respectivas uniões devem ser encomendadas separadamente.
-

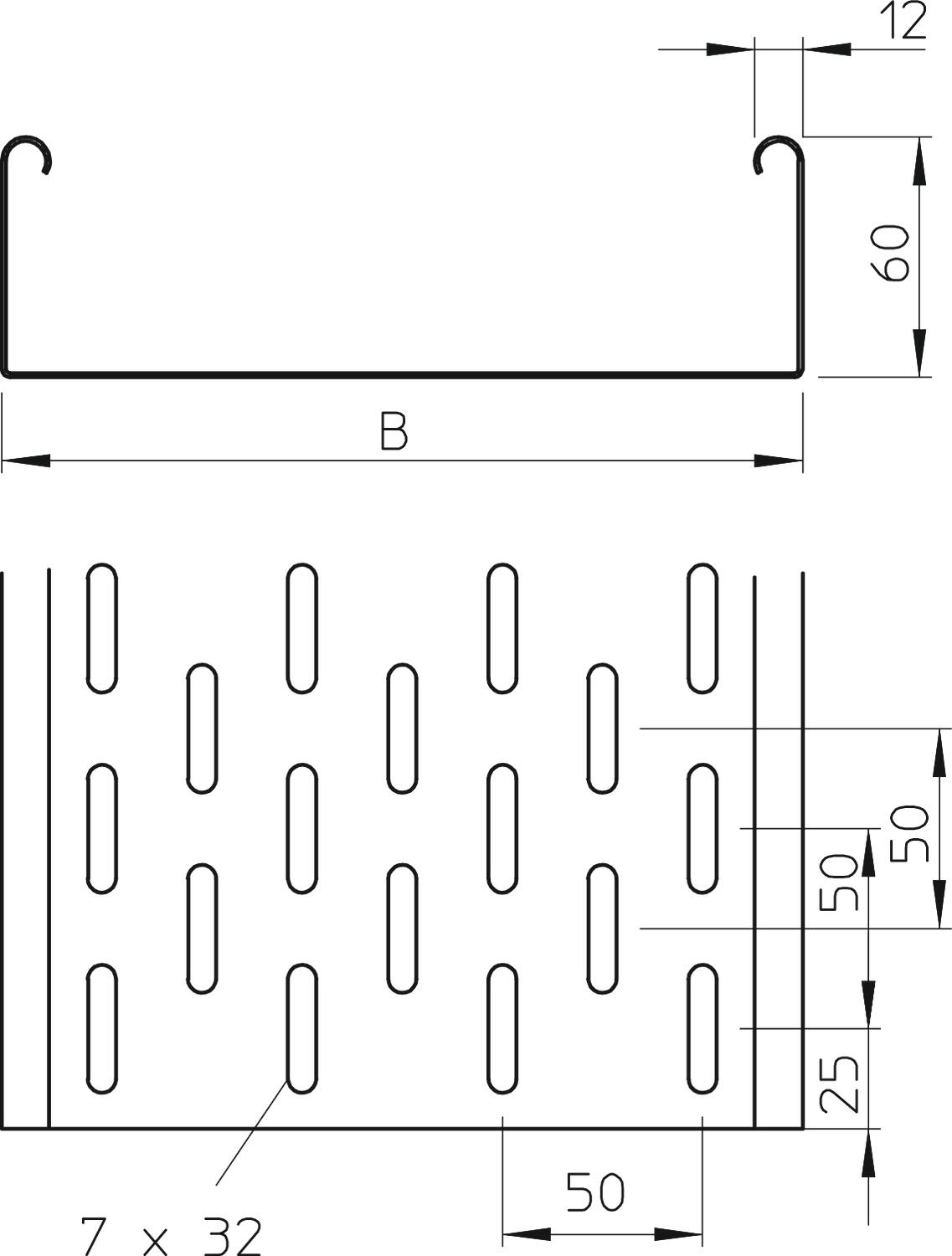

- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 60 mm Com tampa não Comprimento 3000 mm Cor zinco Dimensão 60x400x3000 Dimensão 60 x 400 Distância de apoio de 1,5m 2,6 kN/m Distância de apoio de 2,0m 1,7 kN/m Distância de apoio de 2,5m 1,4 kN/m Distância de apoio de 3,0m 0,95 kN/m Espessura das chapas 2 mm Funktionsgaranti não Instalação no pavimento sim Largura 400 mm Material Aço Medida B 400 mm Pegada de CO2 (GWP) do berço ao portão 24,1266 kg CO2e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 238 cm² Secção transversal útil 23800 mm² Superfície galvanizado a quente após maquinação 85µm Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos do tipo EKS 60
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
- Downloads
-
Ficha técnica EKS 640 FT SO / 7190311 , 0.30MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração Ambiental de Produto (DAP) EKS 640 FT SO / 7190311 , 1.48MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
