Caminho de cabos em chapa MKS 60 FT 3000 | 150 | 1 | não | Aço | Galvanizado por imersão a quente após maquinação

Caminho de cabos em chapa MKS 60 FT

Ref. 6055559 | EAN 4012196387915

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.

Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Cor	zinco

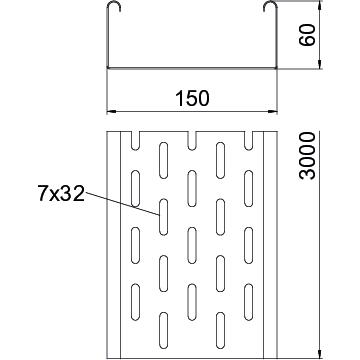

Dimensão	60 x 150
Dimensão	60x150x3000
Espessura das chapas	0,04 in
Espessura das chapas	1 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	8800 mm²
Secção transversal útil	88 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dimensões

Altura	2 in
Altura	60 mm
Comprimento	3000 mm
Comprimento	10 ft

Largura	6 in
Largura	150 mm
Medida B	150 mm
Medida W	150 mm

Cargas

Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m

Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,3645 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	5,3645 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 610 FT	3000 mm	100 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6055710	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 150 DD	7070310	Unidade	20 Unidade
Ângulo 45º 60 FT	RB 45 615 FT	6036132	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 615 FT	6036592	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 615 FT	6037122	Unidade	1 Unidade
Derivação simples 60 FT	RAA 615 FT	6042213	Unidade	1 Unidade
Derivação em T 60 FT	RT 615 FT	6038132	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 150 DD	6052706	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
