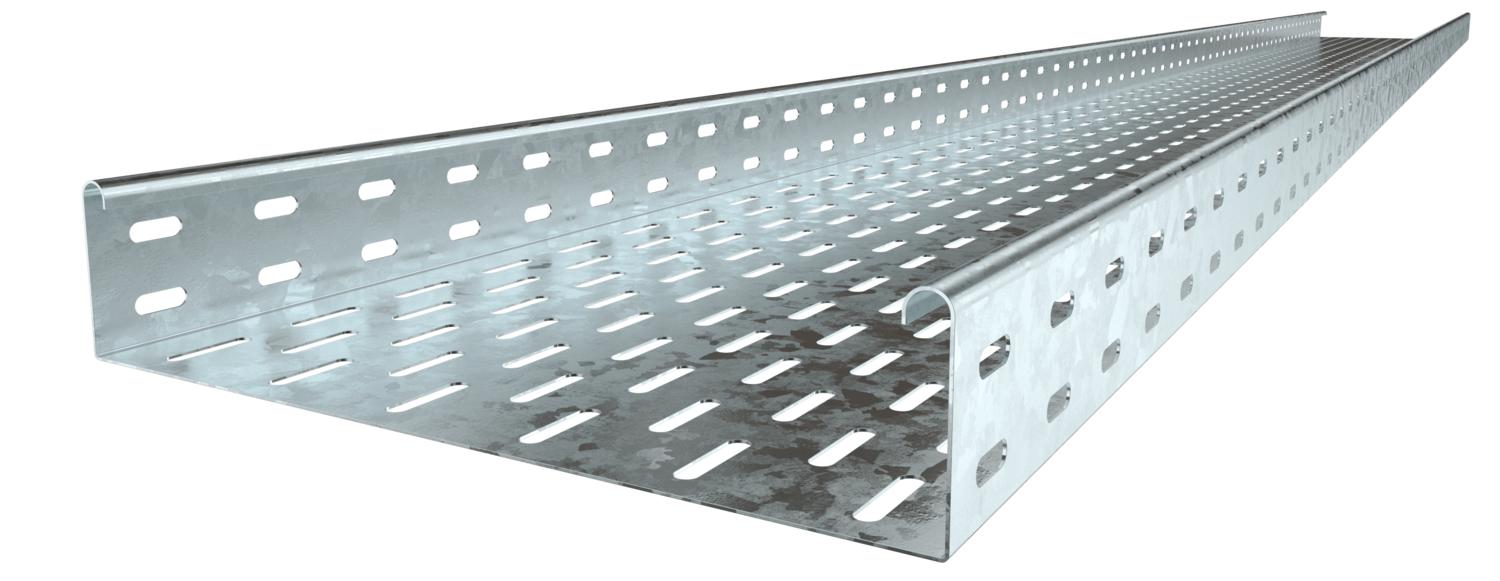

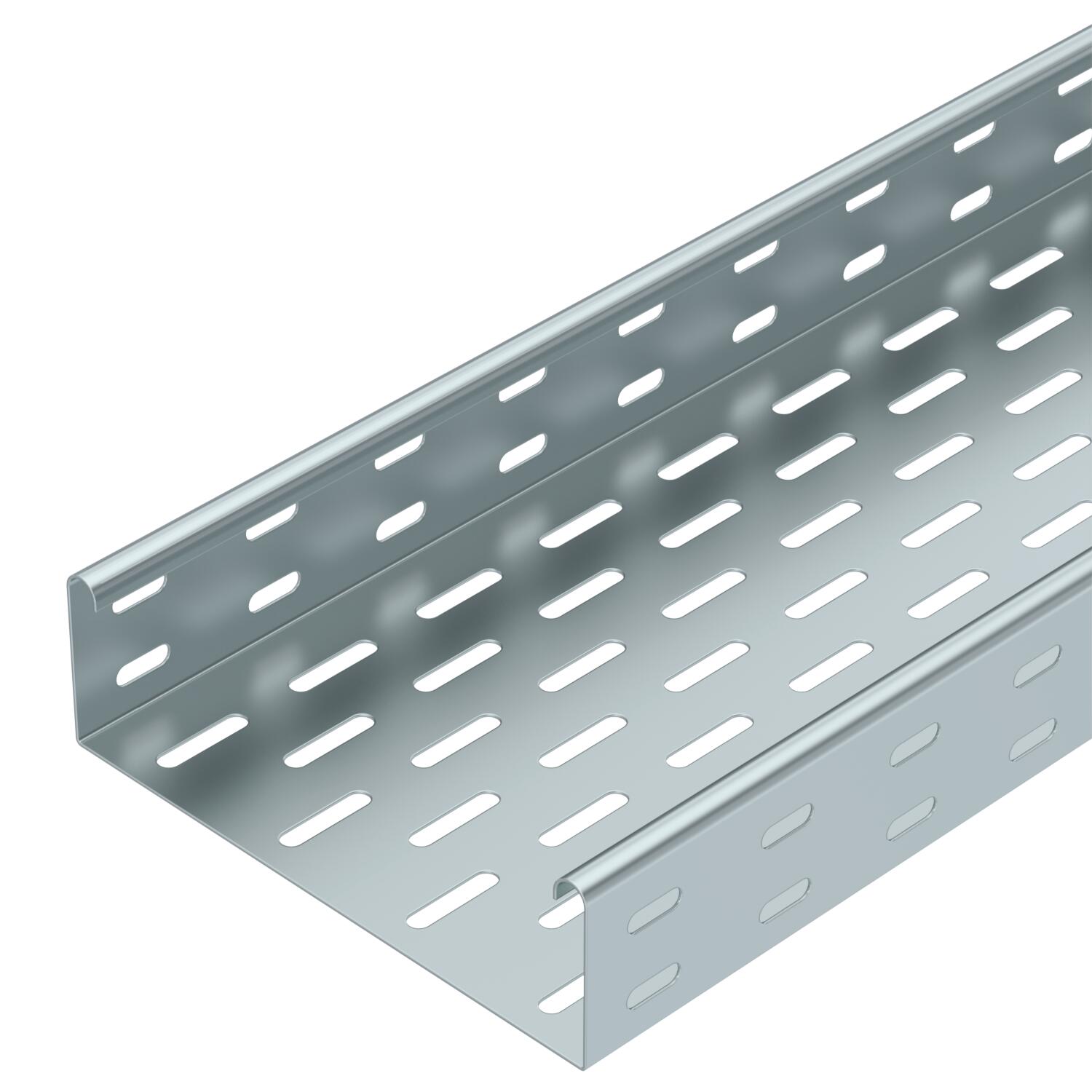

Caminho de cabos em chapa MKS 60 FT SOMY
Ref. 7190099 | EAN 4012196017539
- Descrição do produto
-
Descrição do produtoMKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos em chapa é fixado na consola com parafusos do tipo FRS M6 X 12. O tratamento de superfície é realizado por imersão individual em banho de zinco.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Com tampa não Cor zinco Dimensão 60 x 100 Dimensão 60x100x3000 Espessura das chapas 1 mm Funktionsgaranti não Instalação no pavimento sim Material Aço Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 5800 mm² Secção transversal útil 58 cm² Superfície galvanizado a quente após maquinação 85µm Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector conector fornecido Versão para grandes cargas não Dimensões
Altura 60 mm Comprimento 3000 mm Largura 100 mm Medida B 100 mm Cargas
Distância de apoio de 1,5m 1,5 kN/m Distância de apoio de 1,75m 1,25 kN/m Distância de apoio de 2,0m 1 kN/m Distância de apoio de 2,5m 0,5 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,8814 kg CO₂e Data de medição do valor de CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 4,8814 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos do tipo MKS 60
