Caminho de cabos em chapa para grandes vãos WKSG 110 A2 não | 6000 | 300 | 2

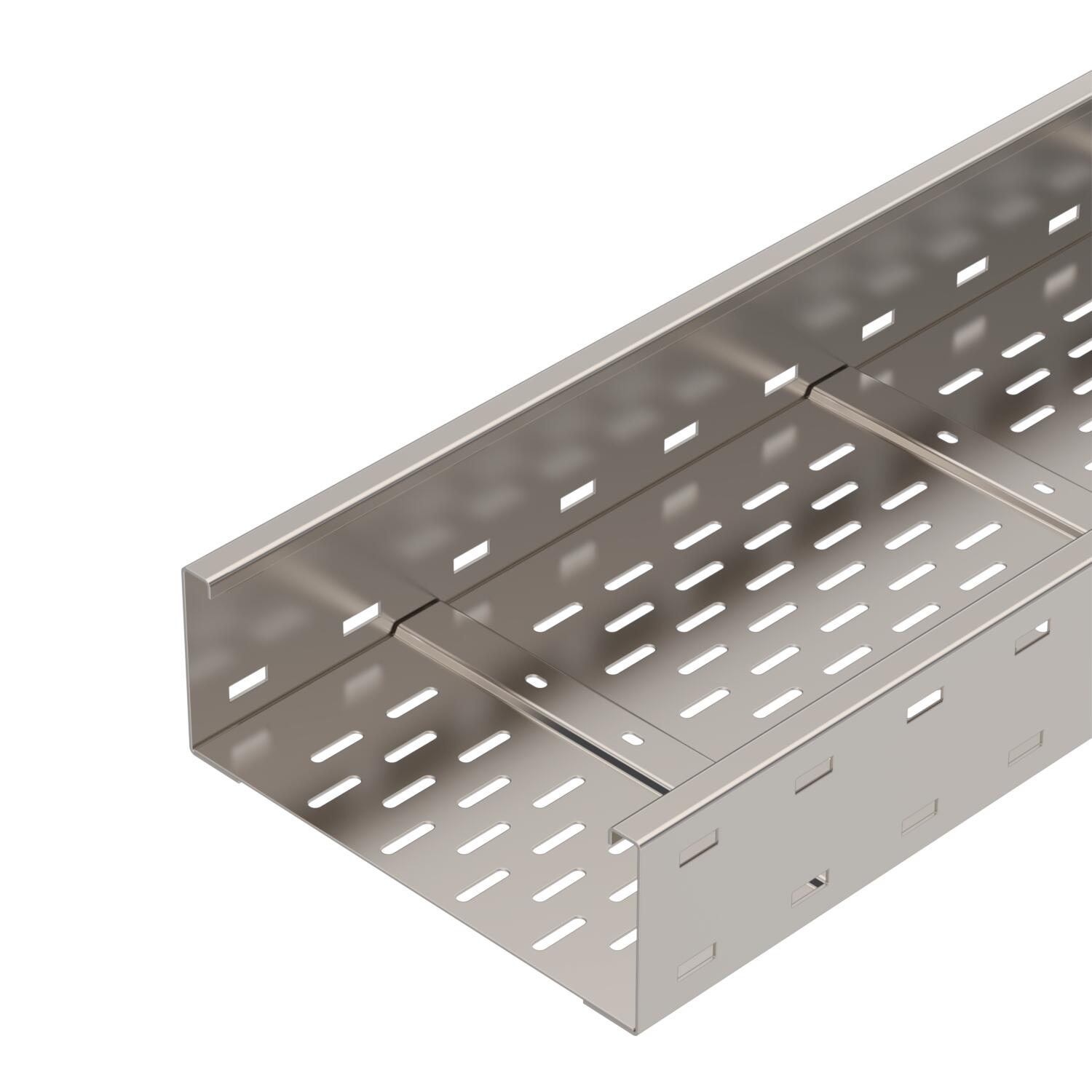

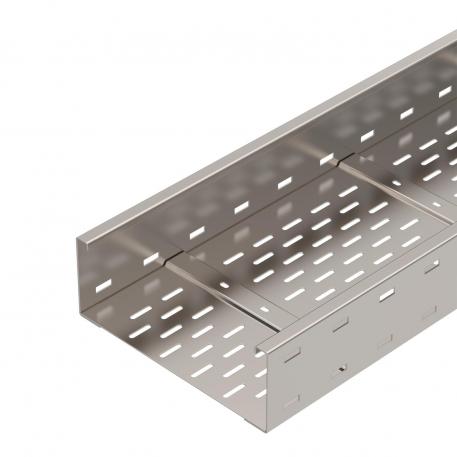

Caminho de cabos em chapa para grandes vãos WKSG 110 A2

Ref. 6098165 | EAN 4012195683513

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento útil	6000 mm
Cor	aço inoxidável
Dimensão	110 X 300
Dimensão	110x300x6000
Espessura das chapas	2 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Material	Aço inoxidável, livre de ferrugem 1.4301
Perfuração lateral	sim
Secção transversal útil	30500 mm²
Secção transversal útil	305 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

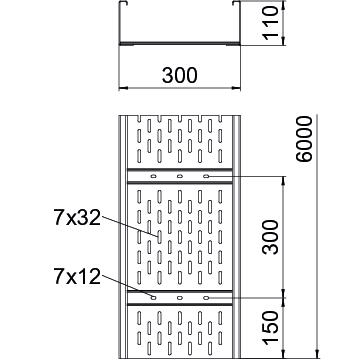

Dimensões

Altura	110 mm
Comprimento	6000 mm
Largura	300 mm

Medida B	300 mm
Medida L	6000 mm

Cargas

Distância de apoio de 3,0m	2,5 kN/m
Distância de apoio de 3,5m	2,01 kN/m
Distância de apoio de 4,0m	1,6 kN/m
Distância de apoio de 4,5m	1,32 kN/m

Distância de apoio de 5,0m	1,1 kN/m
Distância de apoio de 6,0m	0,75 kN/m
Distância de apoio de 7,0m	0,45 kN/m
Distância de apoio de 8,0m	0,2 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	41,4816 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	41,4816 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 120 A2	não	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	não	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	não	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	não	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	não	6000 mm	600 mm	2 mm	6098177	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho A2	WDRL 1116 30 A2	6227362	m	3 m
União reta A2	WRVL 110 A2	6091229	Unidade	2 Unidade
União curva A2	WRWVK 110 A2	6091393	Unidade	2 Unidade
Régua tapa juntas A2	SSLB 300 A2	7070365	Unidade	20 Unidade
União articulada A2	WRGV 110 A2	6091338	Unidade	2 Unidade
Conector de canto 110 A2	WEAS 110 A2	6098483	Unidade	1 Unidade
Separador 85 A2	TSG 85 A2	6062173	m	3 m
