Caminho de cabos em chapa para grandes vãos WKSG 160 FT não | 6000 | 200 | 2

Caminho de cabos em chapa para grandes vãos WKSG 160 FT

Ref. 6098550 | EAN 4012196810734

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

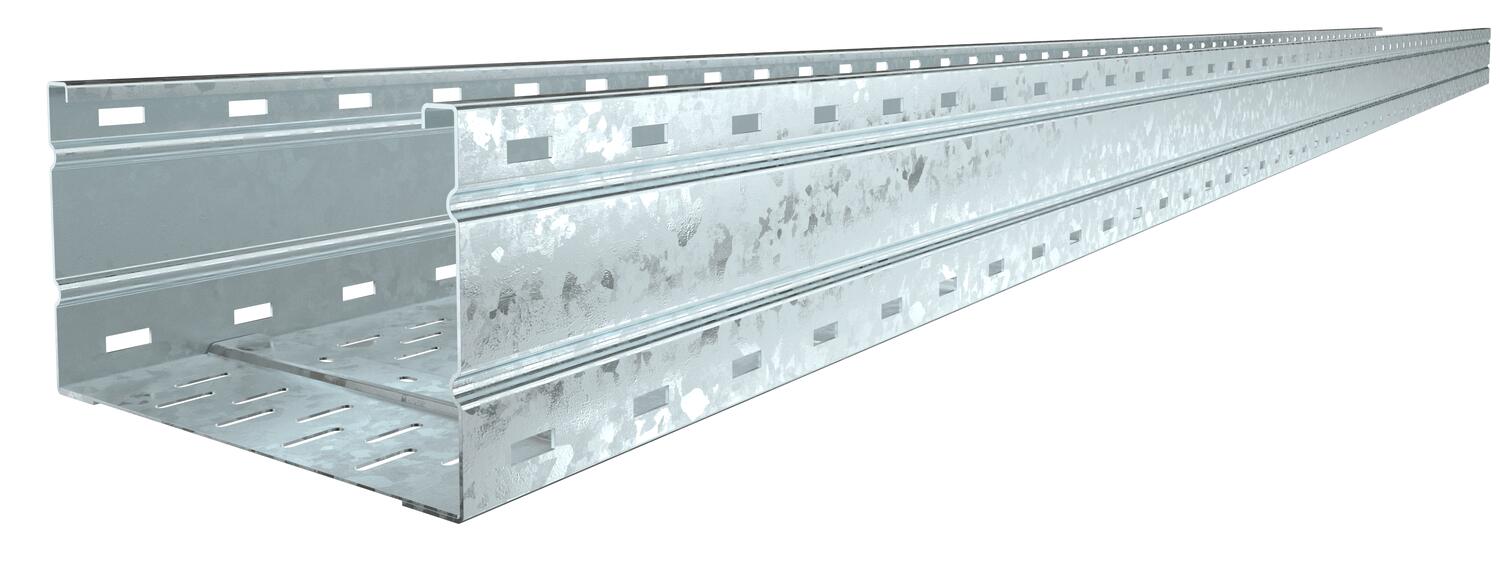

Caminhos de cabos em chapa para grandes vãos, perfurados, com 160 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

As uniões WRV 160 devem ser encomendadas separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	160 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento	6000 mm
Comprimento útil	6000 mm
Cor	zinco
Dimensão	160x200x6000
Dimensão	200x6000
Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,59 kN/m
Distância de apoio de 4,0m	2,3 kN/m
Distância de apoio de 4,5m	2,04 kN/m
Distância de apoio de 5,0m	1,8 kN/m
Distância de apoio de 6,0m	1,4 kN/m
Distância de apoio de 7,0m	1 kN/m

Distância de apoio de 8,0m	0,7 kN/m
Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Largura	200 mm
Material	Aço
Medida B	200 mm
Medida L	6000 mm
Pegada de CO2 (GWP) do berço ao portão	19,278 kg CO2e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	30200 mm²
Secção transversal útil	302 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 160

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 162 FT	não	6000 mm	200 mm	2 mm	6098550	m	6 m
WKSG 163 FT	não	6000 mm	300 mm	2 mm	6098554	m	6 m
WKSG 164 FT	não	6000 mm	400 mm	2 mm	6098558	m	6 m
WKSG 165 FT	não	6000 mm	500 mm	2 mm	6098562	m	6 m
WKSG 166 FT	não	6000 mm	600 mm	2 mm	6098566	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho DD	WDRL 1116 20 DD	6227600	m	3 m

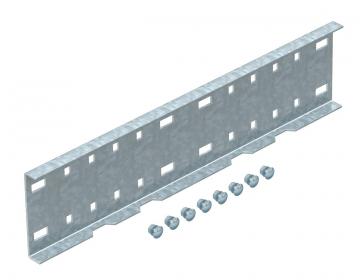

União reta FT	WRVL 160 FT	6227716	Unidade	2 Unidade

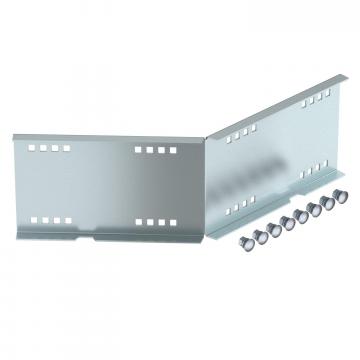

União curva 45°, interna FT	WRWV 160 I FT	6227910	Unidade	1 Unidade

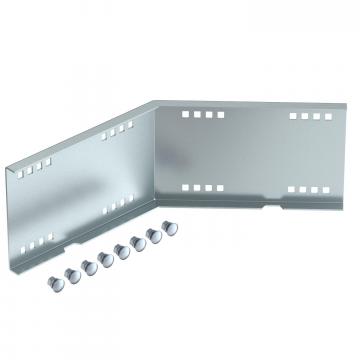

União curva 45º externa 160 FT	WRWV 160 A FT	6227864	Unidade	1 Unidade
Régua tapa juntas DD	SSLB 200 DD	7070314	Unidade	20 Unidade

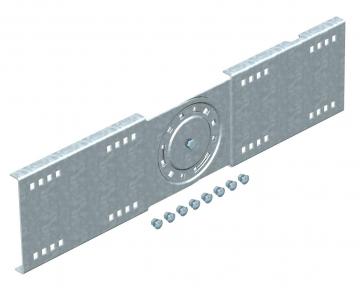

União articulada FT	WRGV 160 FT	6227961	Unidade	2 Unidade
Ângulo 90º 160 FT	WRB 90 162 FT	6098730	Unidade	1 Unidade

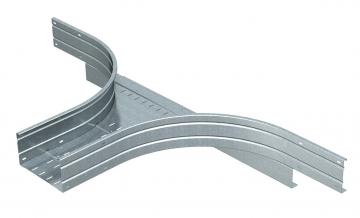

Derivação simples 160 FT	WRAA 162 FT	6098827	Unidade	1 Unidade

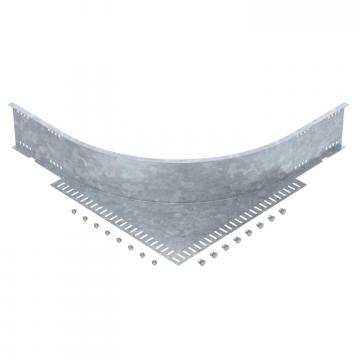

Conector de canto 160 FT	WEAS 160 FT	6098864	Unidade	1 Unidade
Separador 110 DD	TSG 110 DD	6062335	m	3 m
