Caminho de cabos em chapa RKS-Magic® 60 A2 3050 | 100 | 60 | 0,75 | sim | aço inoxidável | Aço inoxidável, livre de ferrugem 1.4301 | brilhante, pós-tratamento

Caminho de cabos em chapa RKS-Magic® 60 A2

Ref. 6047613 | EAN 4012195706083

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas

Funktionsgaranti

Cor	aço inoxidável

Material	Aço inoxidável, livre de ferrugem 1.4301

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

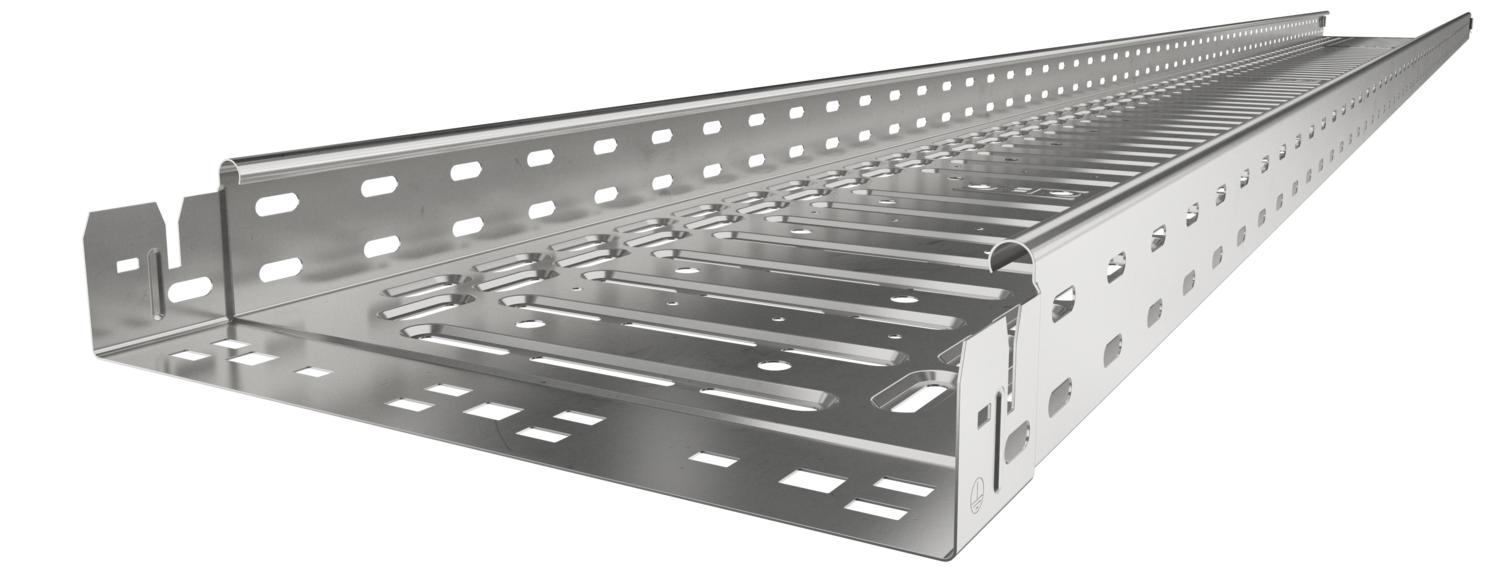

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Base perfurada	1
Com tampa	não
Comprimento	3050 mm
Comprimento útil	3000 mm
Cor	aço inoxidável
Dimensão	60x100x3050
Distância de apoio de 1,0 m	1,2 kN/m
Distância de apoio de 1,5m	0,9 kN/m
Distância de apoio de 2,0m	0,6 kN/m
Distância de apoio de 2,5m	0,4 kN/m
Espessura das chapas	0,75 mm
Funktionsgaranti	sim

Instalação no pavimento	sim
Largura	100 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	100 mm
Medida y	50 mm
Pegada de CO2 (GWP) do berço ao portão	7,5243 kg CO2e / 1 Metro
Perfuração lateral	sim
Proteção antifogo	Manutenção de funções estrutura de suporte específica para cabos
Representação de orifícios NATO	não
Secção transversal útil	5800 mm²
Secção transversal útil	58 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo RKSM 60

Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 610 A2	3050 mm	100 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6047613	m	3 m
RKSM 620 A2	3050 mm	200 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6047640	m	3 m

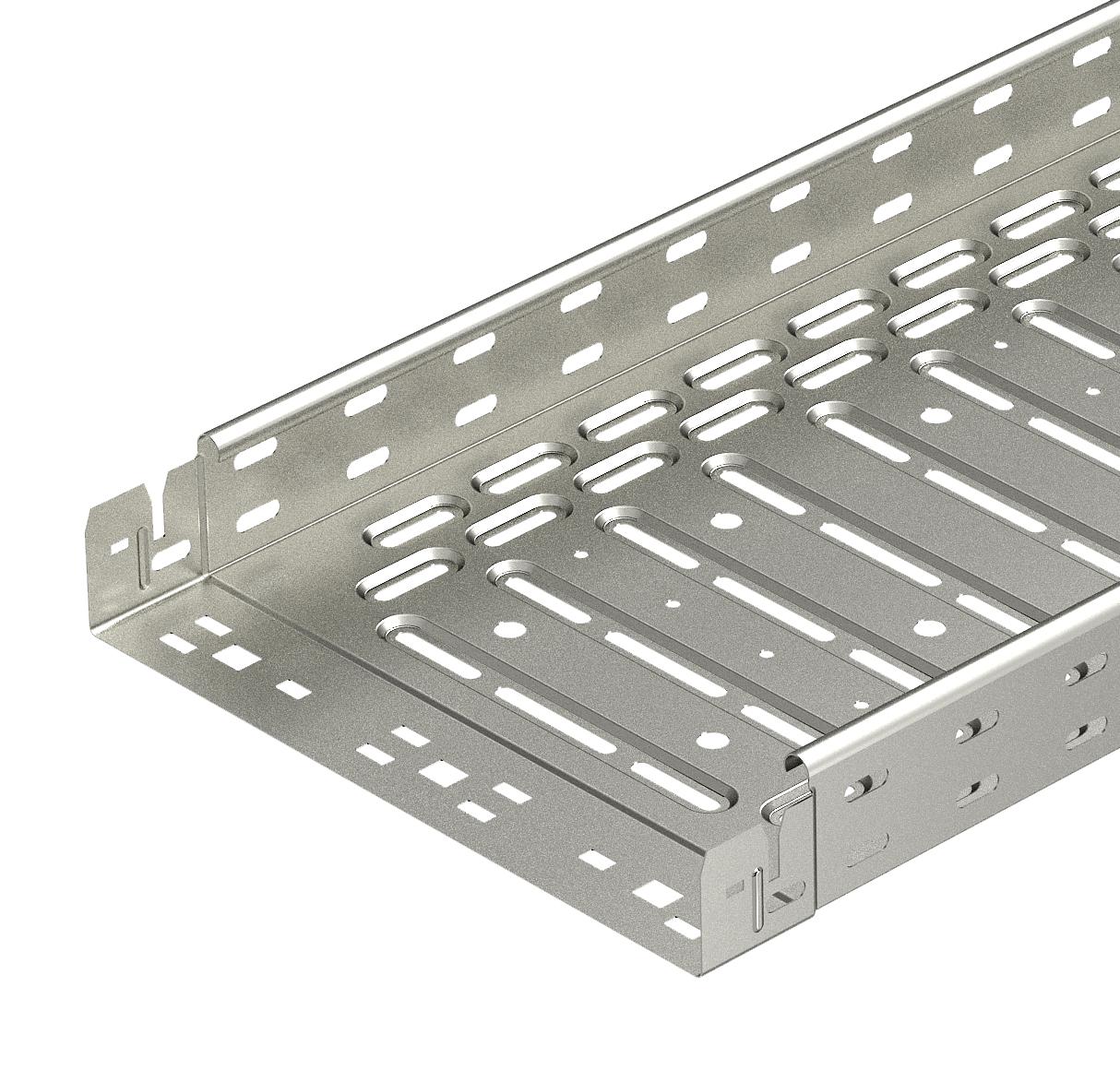

RKSM 630 A2	3050 mm	300 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6047656	m	3 m
RKSM 640 A2	3050 mm	400 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6047691	m	3 m
RKSM 650 A2	3050 mm	500 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6047721	m	3 m
RKSM 660 A2	3050 mm	600 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6047737	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic A2	KTSMV 610 A2	6068958	Unidade	1 Unidade

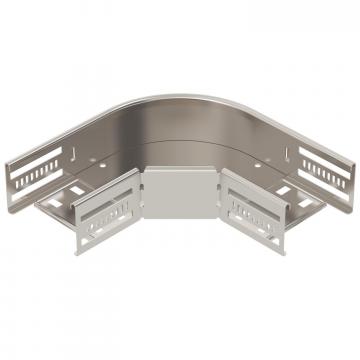

Ângulo 90° 60 A2	RB 90 610 A2	6036620	Unidade	1 Unidade

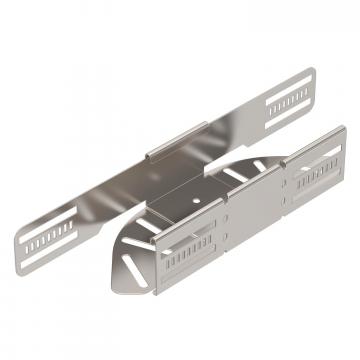

Ângulo ajustável 60 A2	RB W 610 A2	6037150	Unidade	1 Unidade

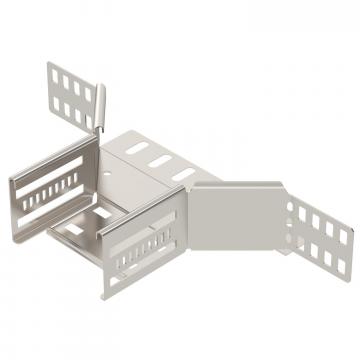

Derivação simples 60 A2	RAA 610 A2	6042311	Unidade	1 Unidade

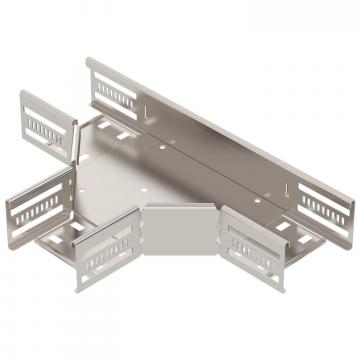

Derivação em T 60 A2	RT 610 A2	6038160	Unidade	1 Unidade

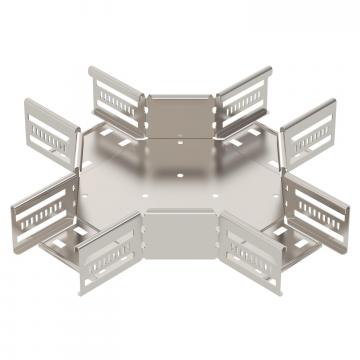

Cruzeta 60 A2	RK 610 A2	7027501	Unidade	1 Unidade

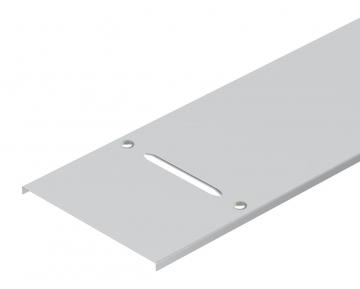

Tampa com ferrolho A2	DRL 100 A2	6052878	m	3 m

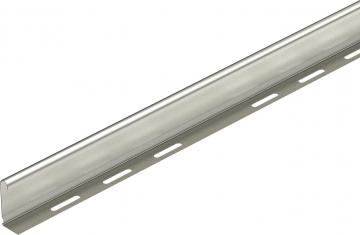

Separador 60 A2	TSG 60 A2	6062084	m	3 m
