Caminho de cabos em chapa SKS 110 FT SOMY
Ref. 7196016 | EAN 4012196055692
- Descrição do produto
-
Descrição do produtoSKS 110 = Caminhos de cabos em chapa para grandes cargas com altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos em chapa é fixado na consola com parafusos do tipo FRS M6 X 12. O tratamento de superfície é realizado por imersão individual em banho de zinco.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 110 mm Com tampa não Comprimento 3000 mm Cor zinco Dimensão 110x400x3000 Distância de apoio de 1,5m 3 kN/m Distância de apoio de 2,0m 2,4 kN/m Distância de apoio de 3,0m 1,2 kN/m Distância de apoio de 4,0m 0,8 kN/m Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Largura 400 mm Material Aço Medida B 400 mm Pegada de CO2 (GWP) do berço ao portão 16,9862 kg CO2e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 438 cm² Superfície galvanizado a quente após maquinação 85µm Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos do tipo SKS 110
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

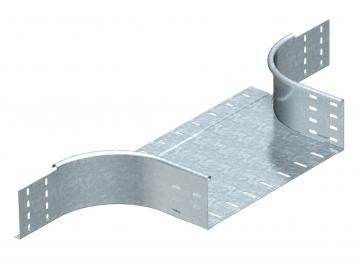

Peça de derivação para montagem FT SOMY
RAA 140 FT SO 7196176 1 Unidade - Downloads
-
Ficha técnica SKS 140 FT SO / 7196016 , 0.30MB , pdfDeclaração de conformidade UE SKS 140 FT SO / 7196016 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido SKS 140 FT SO / 7196016 , 0.09MB , pdfDeclaração Ambiental de Produto (DAP) SKS 140 FT SO / 7196016 , 1.48MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
