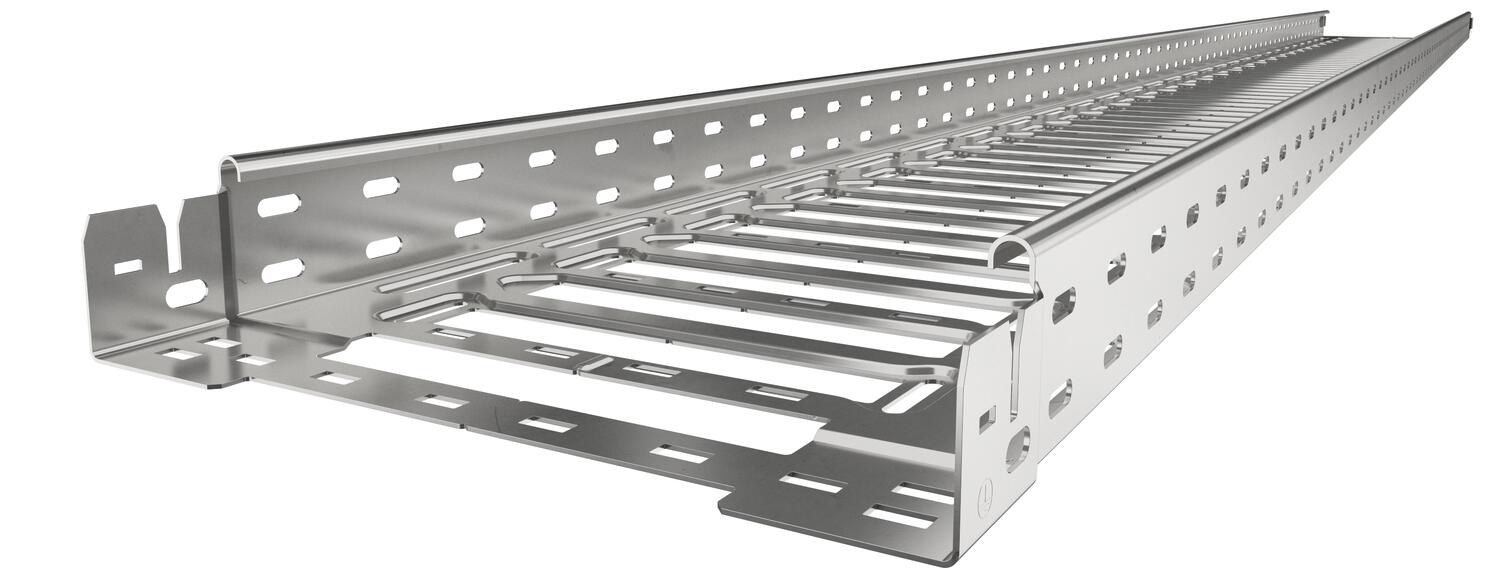

Caminho de cabos em chapa SKS-Magic® 60 A2 3050 | 100 | 60 | 1,5 | não | aço inoxidável | Aço inoxidável, livre de ferrugem 1.4301 | brilhante, pós-tratamento

Caminho de cabos em chapa SKS-Magic® 60 A2

Ref. 6059490 | EAN 4012195832720

Ref. / Tipo	6059490 / SKSM 610 A2

Comprimento	3050 mm

Largura	100 mm

Altura	60 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	aço inoxidável

Material	Aço inoxidável, livre de ferrugem 1.4301

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Comprimento	3050 mm
Cor	aço inoxidável
Dimensão	60x100x3050
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,25 kN/m
Distância de apoio de 2,5m	1,58 kN/m
Distância de apoio de 3,0m	1 kN/m
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Largura	100 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	100 mm
Medida L	30 mm
Medida y	62 mm
Pegada de CO2 (GWP) do berço ao portão	14,0803 kg CO2e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	58 cm²
Secção transversal útil	5800 mm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKSM 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059490	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic A2	KTSMV 610 A2	6068958	Unidade	1 Unidade
Ângulo 90° 60 A2	RB 90 610 A2	6036620	Unidade	1 Unidade
Ângulo ajustável 60 A2	RB W 610 A2	6037150	Unidade	1 Unidade
Derivação simples 60 A2	RAA 610 A2	6042311	Unidade	1 Unidade
Derivação em T 60 A2	RT 610 A2	6038160	Unidade	1 Unidade
Cruzeta 60 A2	RK 610 A2	7027501	Unidade	1 Unidade
Tampa com ferrolho A2	DRL 100 A2	6052878	m	3 m
Separador 60 A2	TSG 60 A2	6062084	m	3 m
