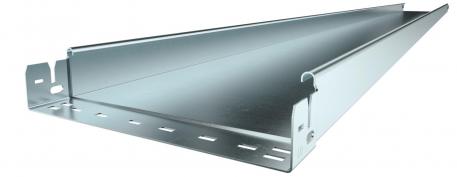

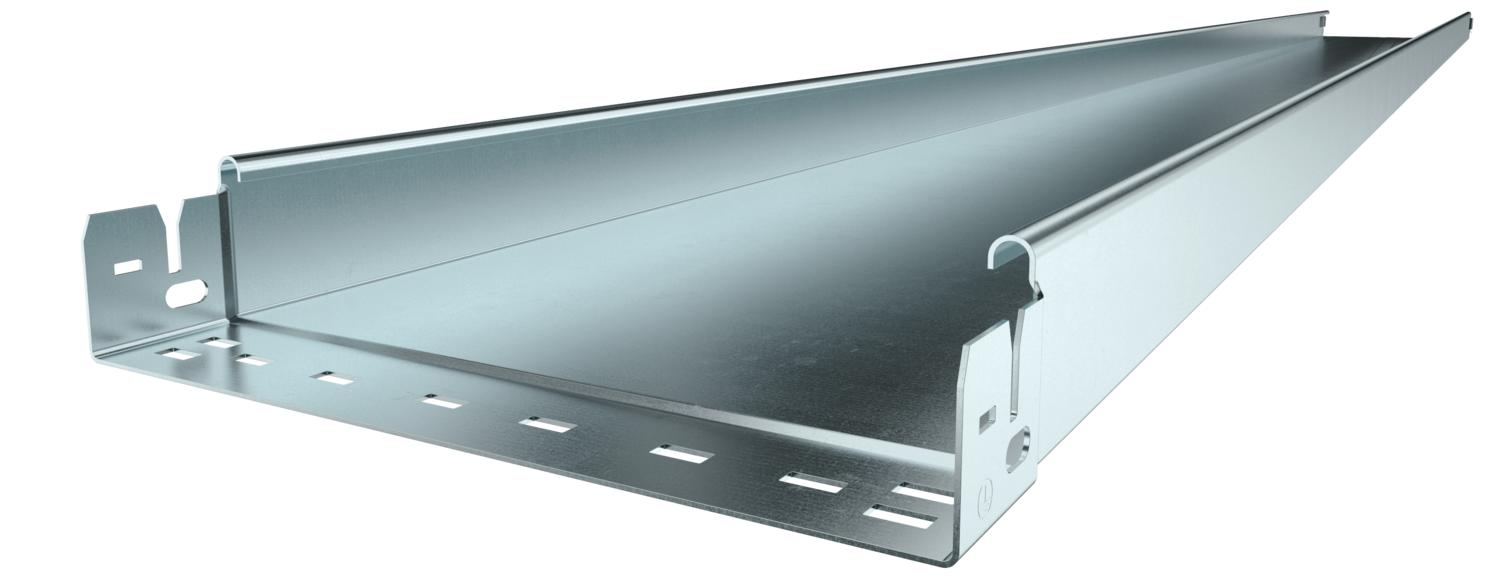

Caminho de cabos em chapa SKS-Magic® 60 não perfurado FS

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

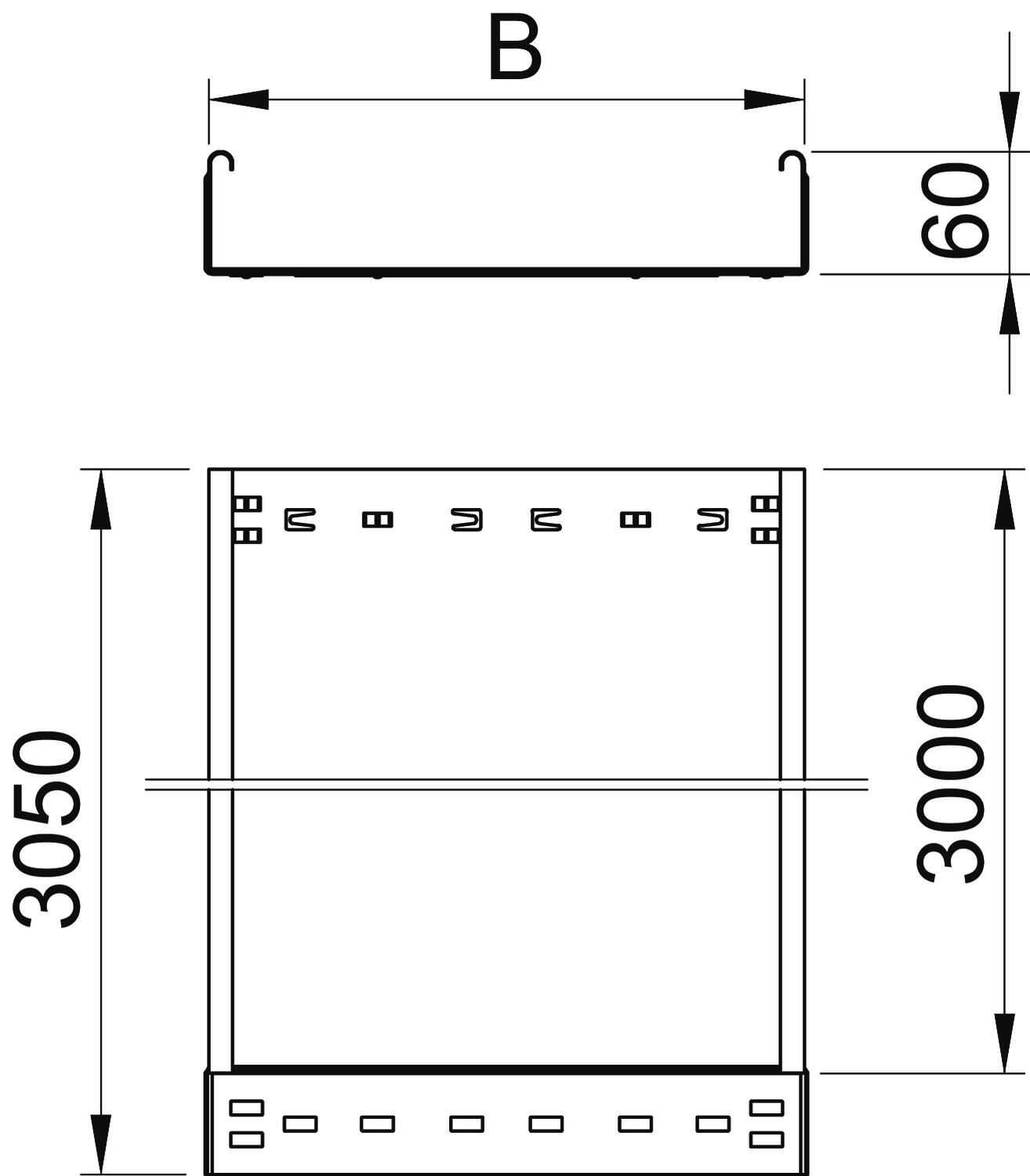

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	5800 mm²
Secção transversal útil	58 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Altura	60 mm
Comprimento	3050 mm

Largura	100 mm
Medida B	100 mm

Distância de apoio de 1,5m	2,6 kN/m
Distância de apoio de 2,0m	1,9 kN/m

Distância de apoio de 2,5m	1,1 kN/m
Distância de apoio de 3,0m	0,55 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	6,6105 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSMU 610 FS	3050 mm	100 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059688	m	3 m
SKSMU 615 FS	3050 mm	150 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059690	m	3 m
SKSMU 620 FS	3050 mm	200 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059692	m	3 m
SKSMU 630 FS	3050 mm	300 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059694	m	3 m
SKSMU 640 FS	3050 mm	400 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059696	m	3 m
SKSMU 650 FS	3050 mm	500 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059698	m	3 m
SKSMU 660 FS	3050 mm	600 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059700	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic® FS	KTSMV 610 FS	6068914	Unidade	1 Unidade
Ângulo 45° 60 FS	RB 45 610 FS	6036100	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 610 FS	6036560	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 610 FS	6037100	Unidade	1 Unidade
Derivação simples 60 FS	RAA 610 FS	6042111	Unidade	1 Unidade
Derivação em T 60 FS	RT 610 FS	6038100	Unidade	1 Unidade
Cruzeta 60 FS	RK 610 FS	7027311	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 100 FS	6052096	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
