Caminho de cabos em varão G Magic® 150 A4
Ref. 6005574 | EAN 4012195771654
- Descrição do produto
-

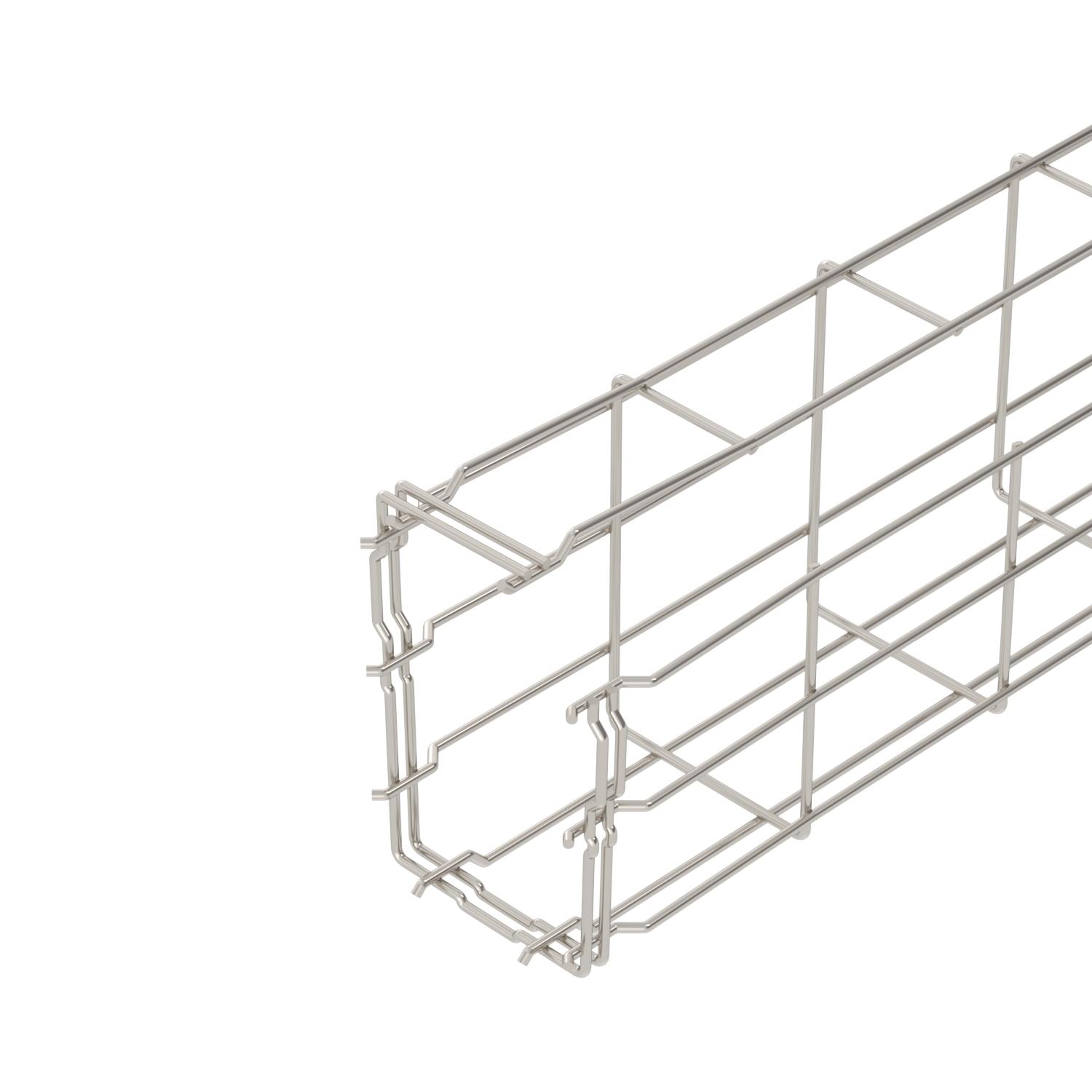

Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 150x100x3000 Forma do perfil Forma em G Funktionsgaranti não Material Aço inoxidável 1.4401 Secção transversal útil 10700 mm² Secção transversal útil 107 cm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões

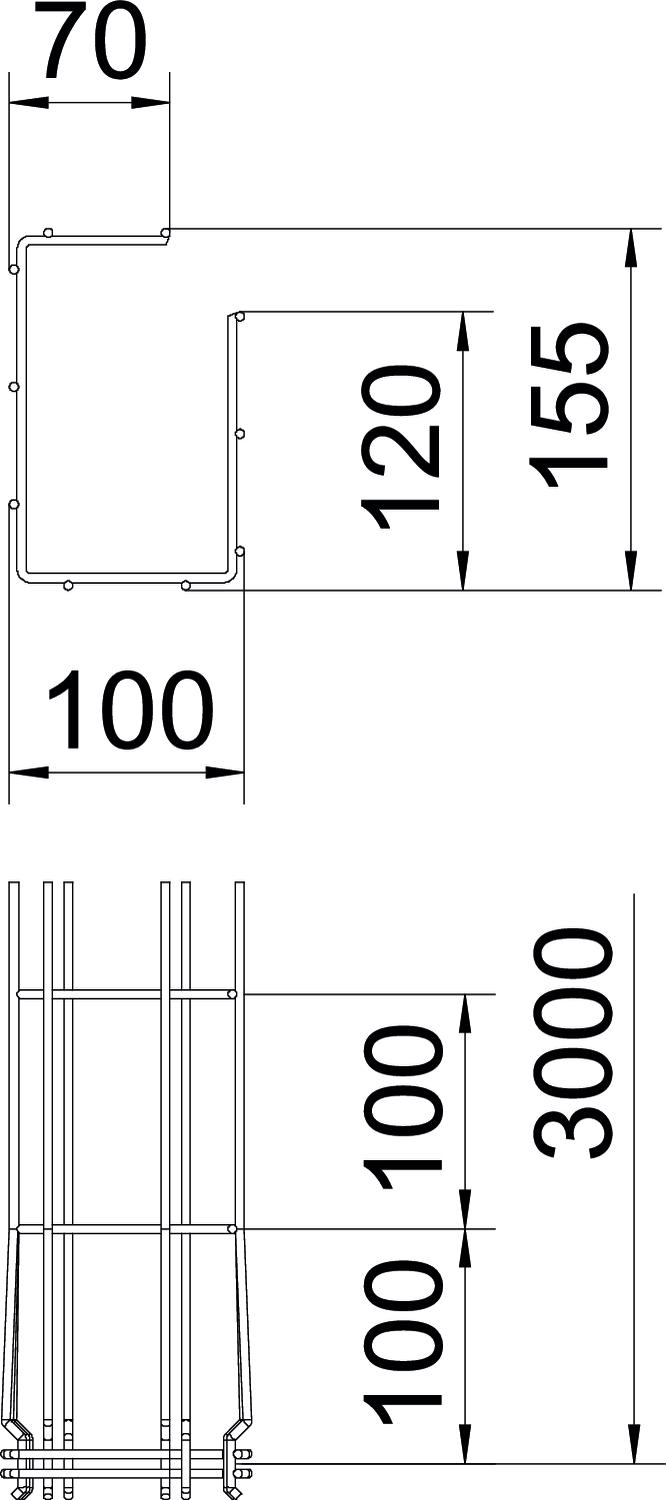

Altura 150 mm Altura 5,91 in Comprimento 3000 mm Largura 3,94 in Largura 100 mm Medida A 120 mm Medida B 100 mm Medida C 68 mm Medida H 155 mm Cargas
Distância de apoio de 1,0 m 0,6 kN/m Distância de apoio de 1,5m 0,5 kN/m Distância de apoio de 2,0m 0,35 kN/m Distância de apoio de 2,5m 0,3 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,3739 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 6,3739 kg CO2e / 1 Metro - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A4
GSV 34 A4 6016648 20 Unidade - Downloads
-
