Caminho de cabos em varão G Magic® 75 A2
Ref. 6005553 | EAN 4012195686484
- Descrição do produto
-
Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 75x50x3000 Forma do perfil Forma em G Funktionsgaranti não Material Aço inoxidável, livre de ferrugem 1.4301 Secção transversal útil 22 cm² Secção transversal útil 2200 mm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões

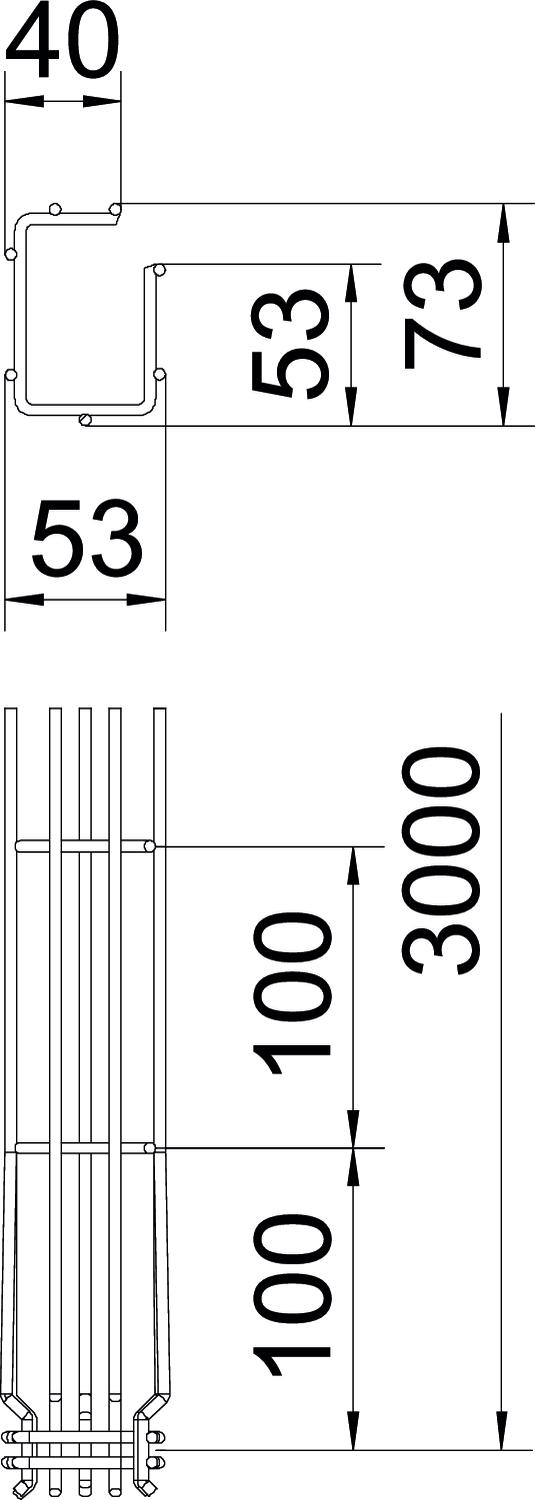

Altura 2,95 in Altura 75 mm Comprimento 3000 mm Largura 1,97 in Largura 50 mm Medida A 53 mm Medida B 53 mm Medida C 38 mm Medida H 73 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,0695 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 4,0695 kg CO2e / 1 Metro - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A2
GSV 34 A2 6016642 20 Unidade - Downloads
-
Ficha técnica G-GRM 75 50 A2 / 6005553 , 0.22MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE G-GRM 75 50 A2 / 6005553 , 0.13MB , pdfREACH Declaração de conformidade G-GRM 75 50 A2 / 6005553 , 0.12MB , pdfRoHS Declaração de conformidade G-GRM 75 50 A2 / 6005553 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) G-GRM 75 50 A2 / 6005553 , 2.03MB , pdfAuxiliar de seleção GR-Magic® , 2.00MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
