Caminho de cabos em varão G Magic® 75 G
Ref. 6005538 | EAN 4012195686446
- Descrição do produto
-

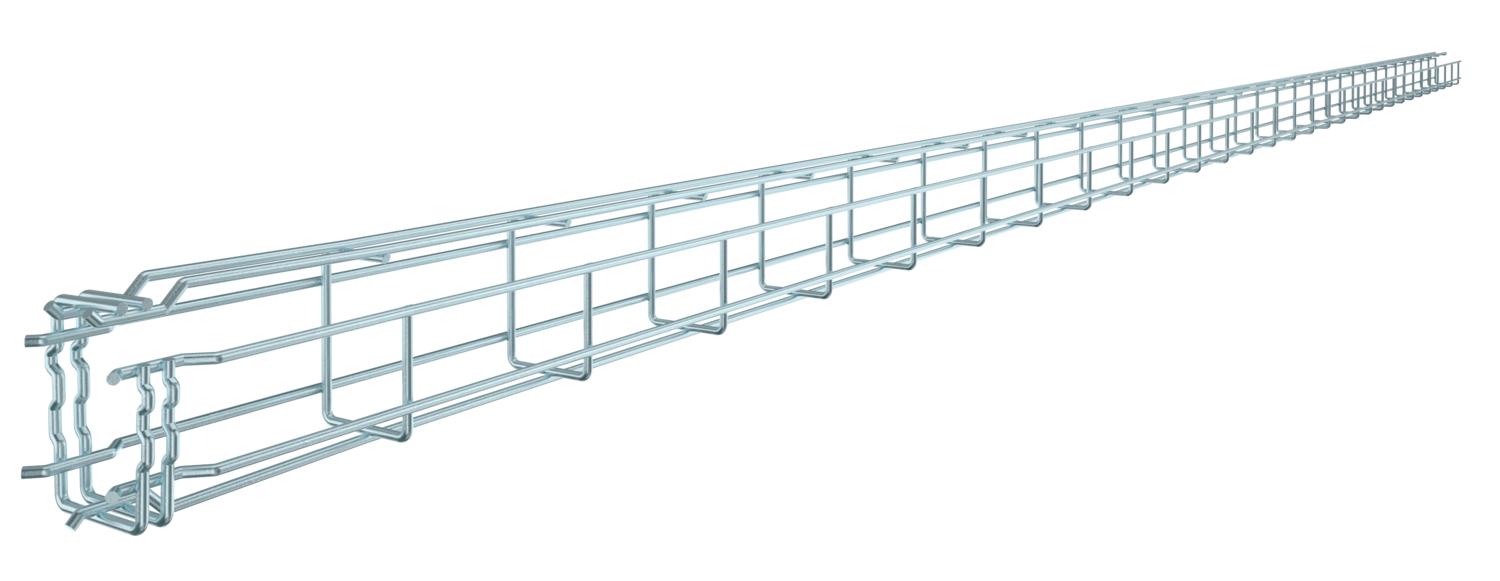

Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Conector sem parafuso sim Cor zinco Diâmetro do arame 3,9 mm Dimensão 75x50x3000 Forma do perfil Forma em G Funktionsgaranti sim Material Aço Secção transversal útil 22 cm² Secção transversal útil 2200 mm² Separador integrado sem Superfície eletrogalvanizado Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões
Altura 75 mm Altura 2,95 in Comprimento 3000 mm Largura 50 mm Largura 1,97 in Medida A 53 mm Medida B 53 mm Medida C 38 mm Medida H 73 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,5059 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 1,5059 kg CO2e / 1 Metro - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT
GSV 34 FT 6016634 20 Unidade - Downloads
-
