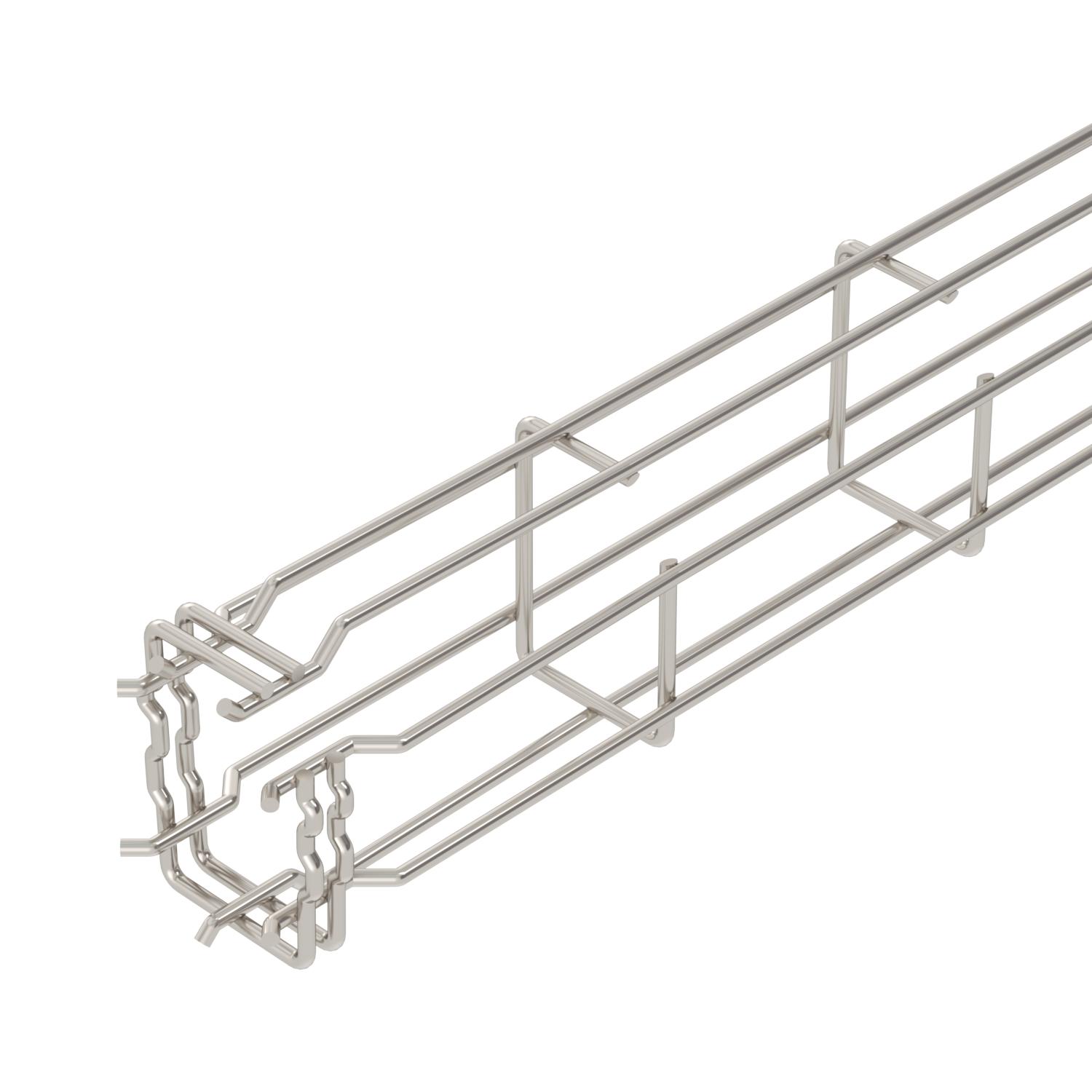

Caminho de cabos em varão G Magic, altura lateral 75 mm
Ref. 6005568 | EAN 4012195771609
- Descrição do produto
-
Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 75x50x3000 Forma do perfil Forma em G Funktionsgaranti não Material Aço inoxidável 1.4401 Secção transversal útil 22 cm² Secção transversal útil 2200 mm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões

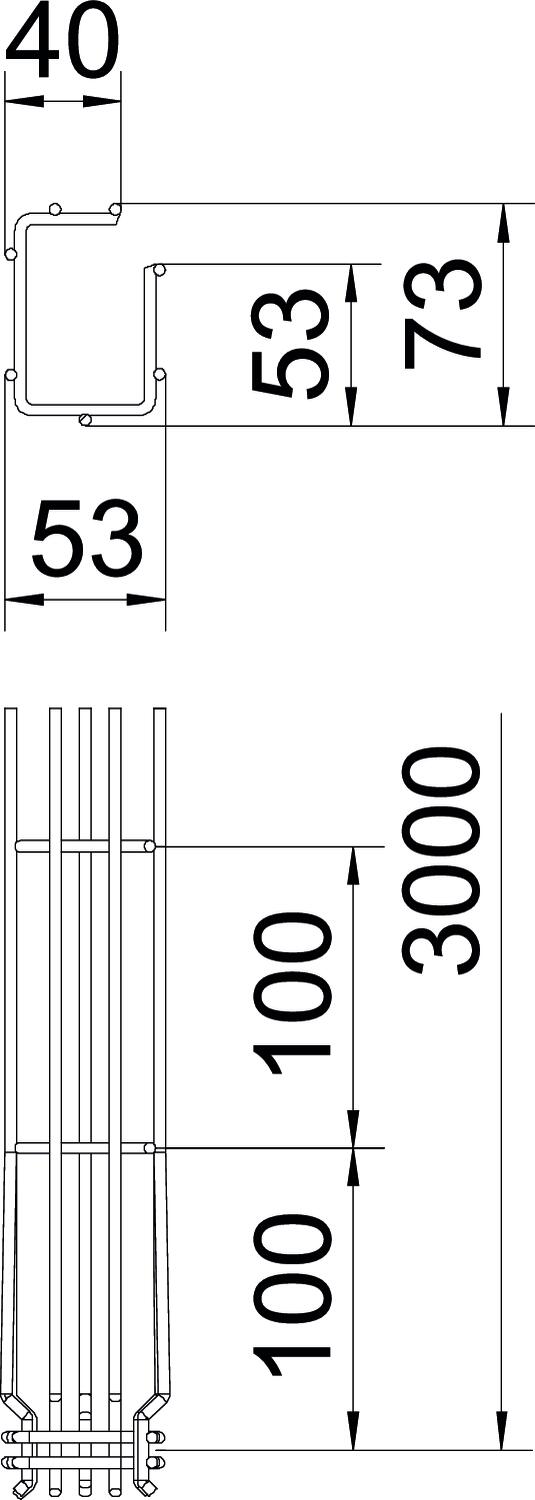

Altura 2,95 in Altura 75 mm Comprimento 3000 mm Largura 50 mm Largura 1,97 in Medida A 53 mm Medida B 53 mm Medida C 38 mm Medida H 73 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,0827 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 4,0827 kg CO2e / 1 Metro - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.

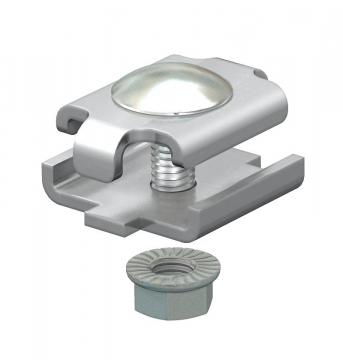

União reta A4
GSV 34 A4 6016648 20 Unidade - Downloads
-
Ficha técnica G-GRM 75 50 A4 / 6005568 , 0.22MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE G-GRM 75 50 A4 / 6005568 , 0.13MB , pdfREACH Declaração de conformidade G-GRM 75 50 A4 / 6005568 , 0.12MB , pdfRoHS Declaração de conformidade G-GRM 75 50 A4 / 6005568 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) G-GRM 75 50 A4 / 6005568 , 2.03MB , pdfAuxiliar de seleção GR-Magic® , 2.00MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
