Caminho de cabos em varão GR-Magic® 55 A4 3000 | 600 | 55 | 4,8 | 265 | não

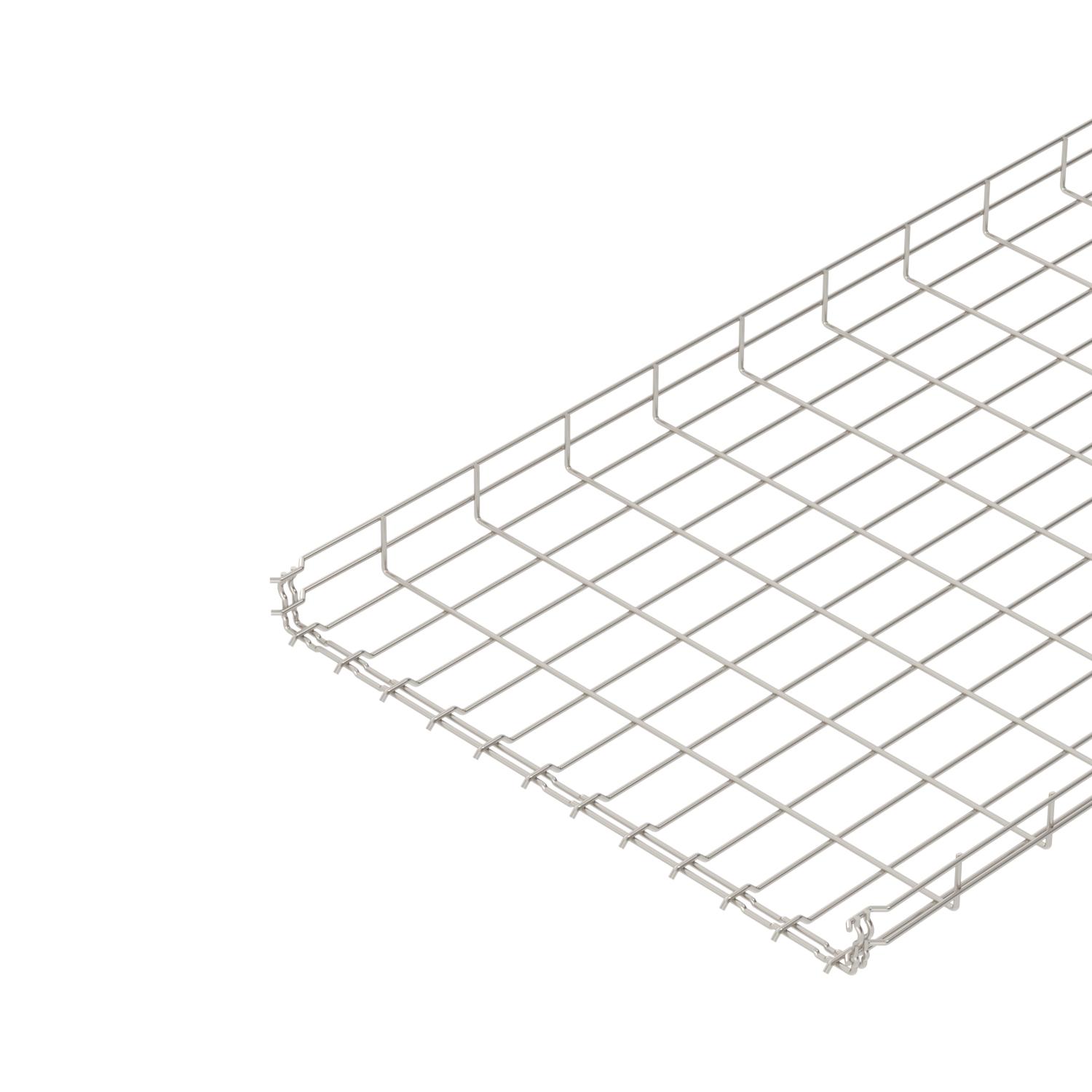

Caminho de cabos em varão GR-Magic® 55 A4

Ref. 6001099 | EAN 4012195166139

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	55 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti

Descrição do produto

Descrição do produto

Caminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (excepção GRM 55/50 = 20 x 100 mm).

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	sim
Conector sem parafuso	sim
Cor	aço inoxidável
Diâmetro do arame	4,8 mm
Dimensão	55x600x3000
Forma do perfil	Forma em U
Funktionsgaranti	não
Material	Aço inoxidável 1.4401

Secção transversal útil	265 cm²
Secção transversal útil	26500 mm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

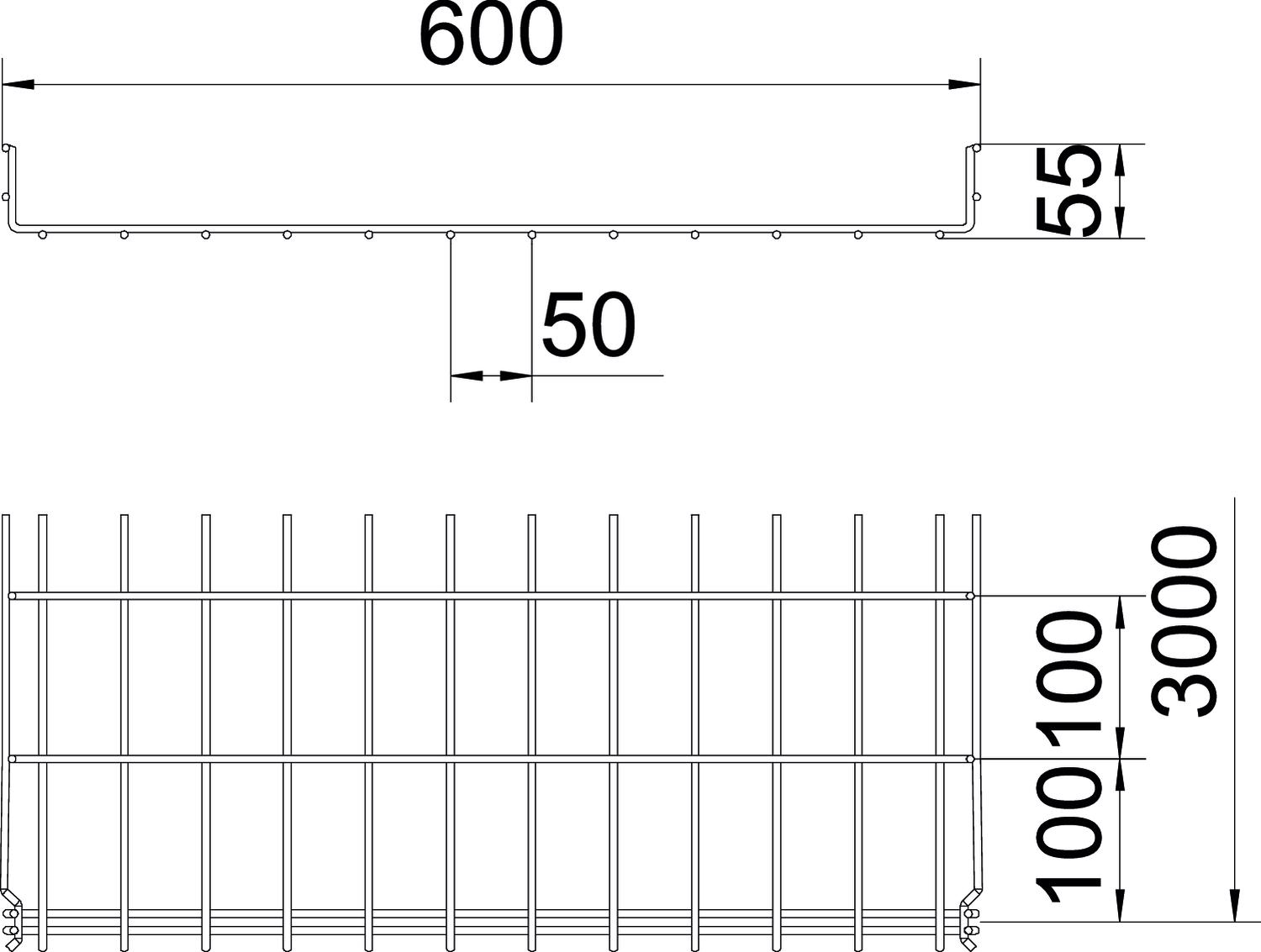

Dimensões

Altura	55 mm
Altura	2,17 in
Comprimento	3000 mm
Largura	600 mm

Largura	23,62 in
Medida B	600 mm
Medida H	58 mm

Cargas

Distância de apoio de 1,0 m	0,9 kN/m
Distância de apoio de 1,5m	0,6 kN/m

Distância de apoio de 2,0m	0,3 kN/m
Distância de apoio de 2,5m	0,25 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	16,0513 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	16,0513 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos em varão de tipo GRM 55 VA

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sim	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sim	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sim	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sim	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sim	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sim	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	não	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	não	6001099	m	3 m
