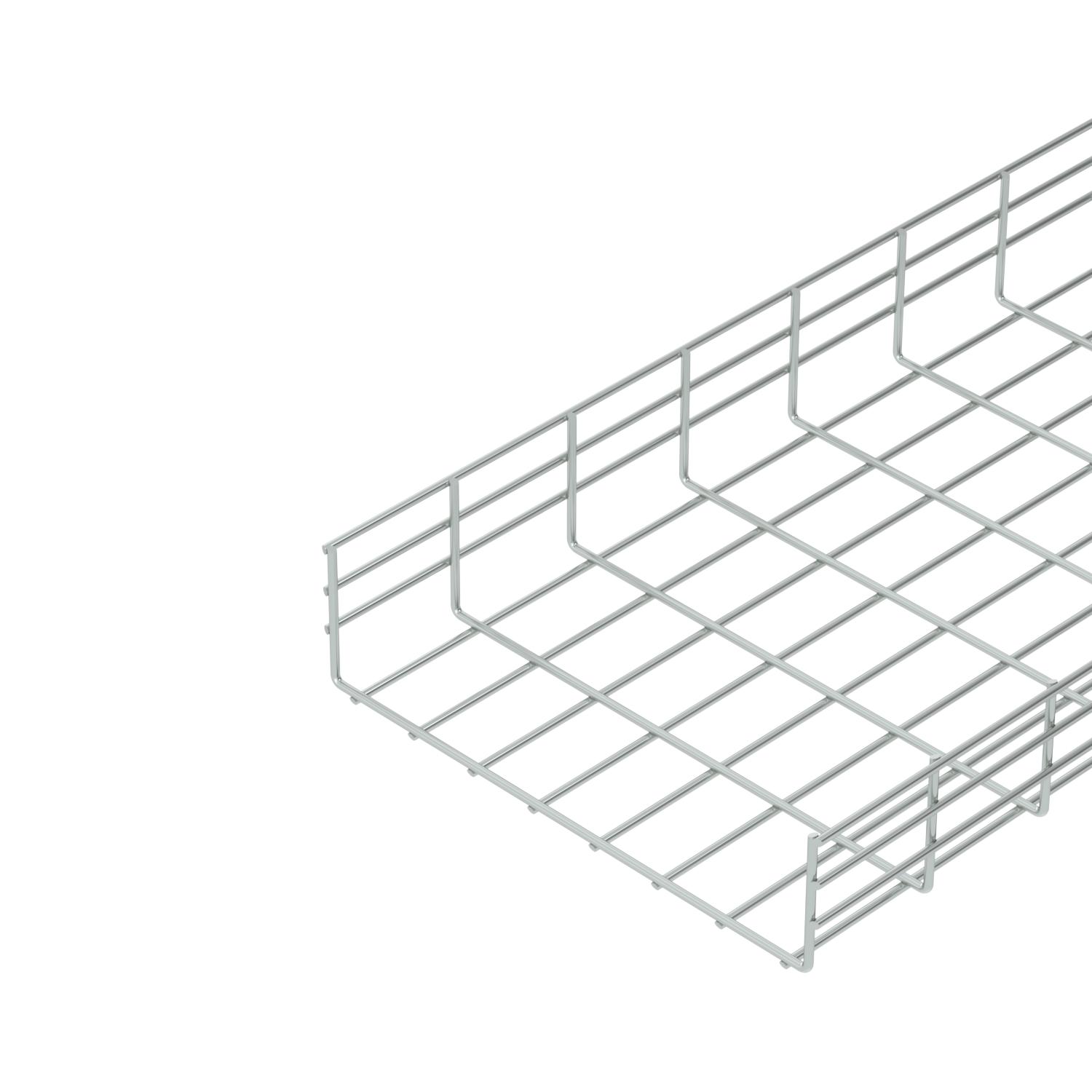

Caminho de cabos em varão para grandes cargas SGR 105 G
Ref. 6002616 | EAN 4012196397938
- Descrição do produto
-
Descrição do produtoCaminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

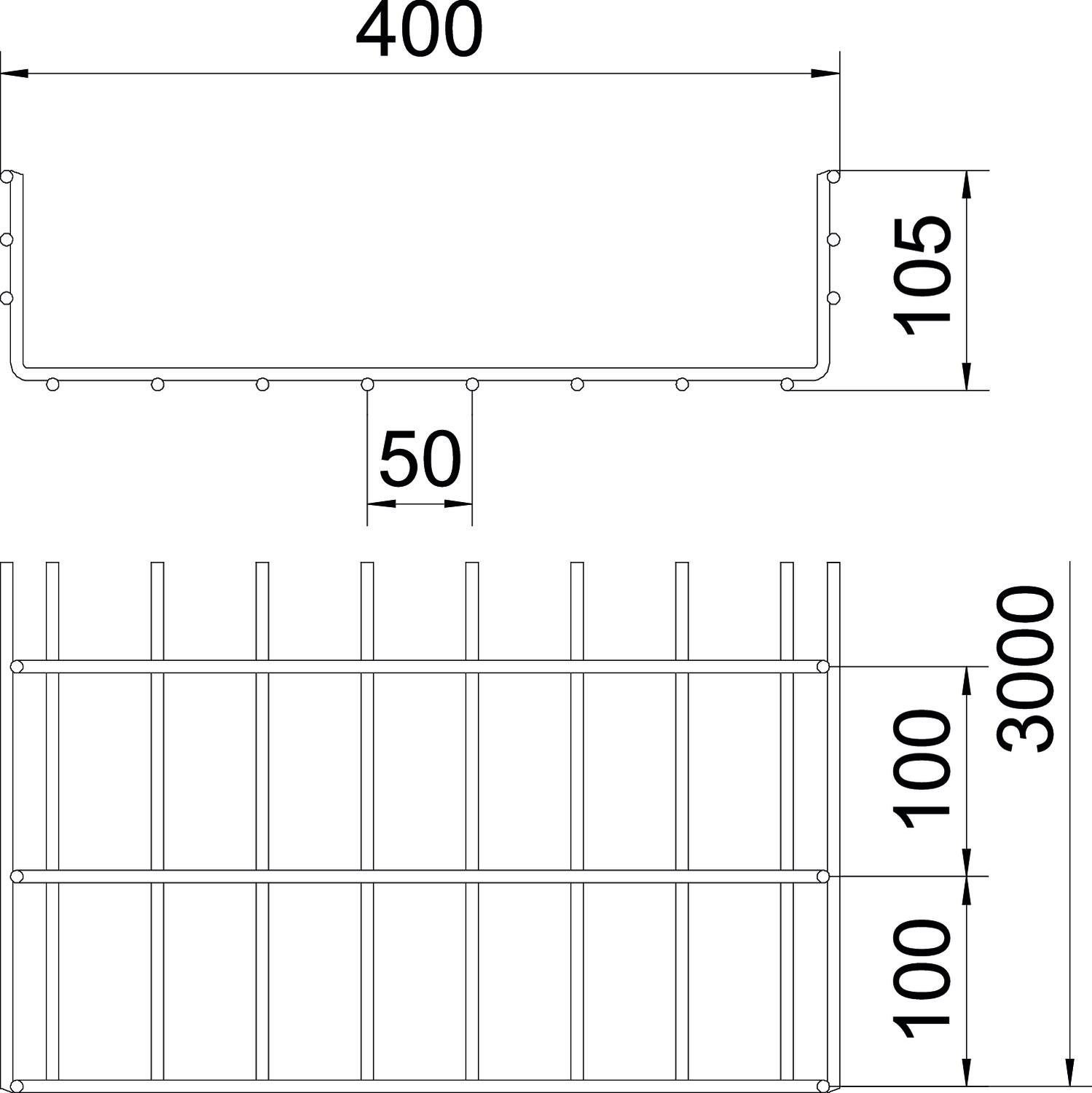

A largura de malha é de 50 x 100 mm.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Cor zinco Diâmetro do arame 6 mm Dimensão 105x400x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço Secção transversal útil 363 cm² Secção transversal útil 36300 mm² Separador integrado sem Superfície eletrogalvanizado Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 105 mm Altura 4,13 in Comprimento 3000 mm Largura 15,75 in Largura 400 mm Medida B 400 mm Cargas
Distância de apoio de 1,0 m 3,5 kN/m Distância de apoio de 1,5m 1,9 kN/m Distância de apoio de 2,0m 1,2 kN/m Distância de apoio de 2,5m 0,85 kN/m Distância de apoio de 3,0m 0,7 kN/m Distância de apoio de 3,5m 0,62 kN/m Distância de apoio de 4,0m 0,45 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 8,14 kg CO₂e Data de medição do valor de CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 8,14 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta G
GUV 6 G 6016572 20 Unidade
Tampa, não perfurada FS
DRLU 400 FS 6052405 3 m Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo
SGR KS OR 6003758 500 Unidade
Separador 85 DD
TSG 85 DD 6062331 3 m
Grampo para tampa, universal A2
DKU A2 6065600 20 Unidade
Placa de saída de cabos FS
KAB GR FS 6220139 10 Unidade - Downloads
-
