Caminho de cabos em varão para grandes cargas SGR 155 FT

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	155 mm

Diâmetro do arame	6 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

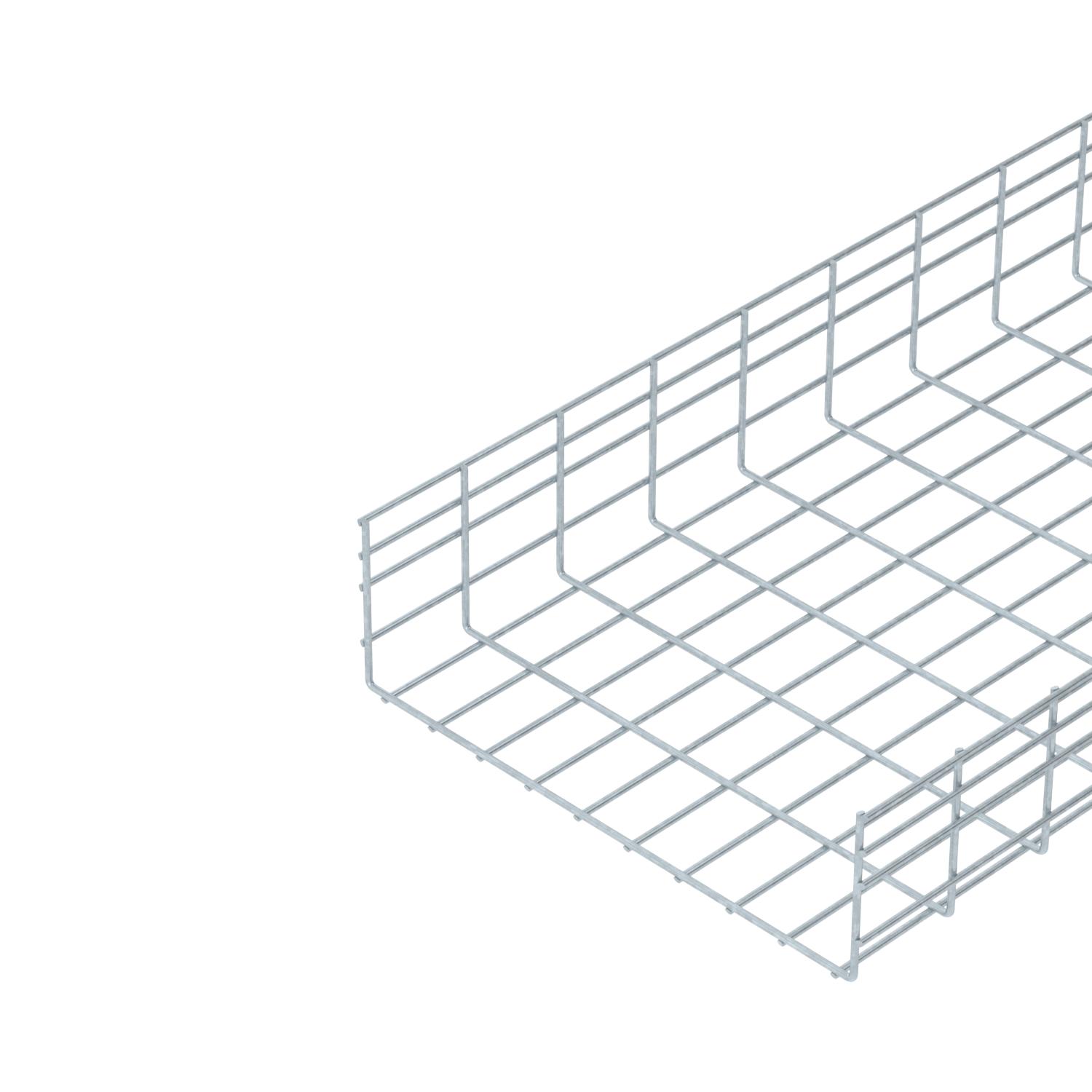

Caminhos de cabos em varão eletrosoldado com altura de 155 mm.

Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

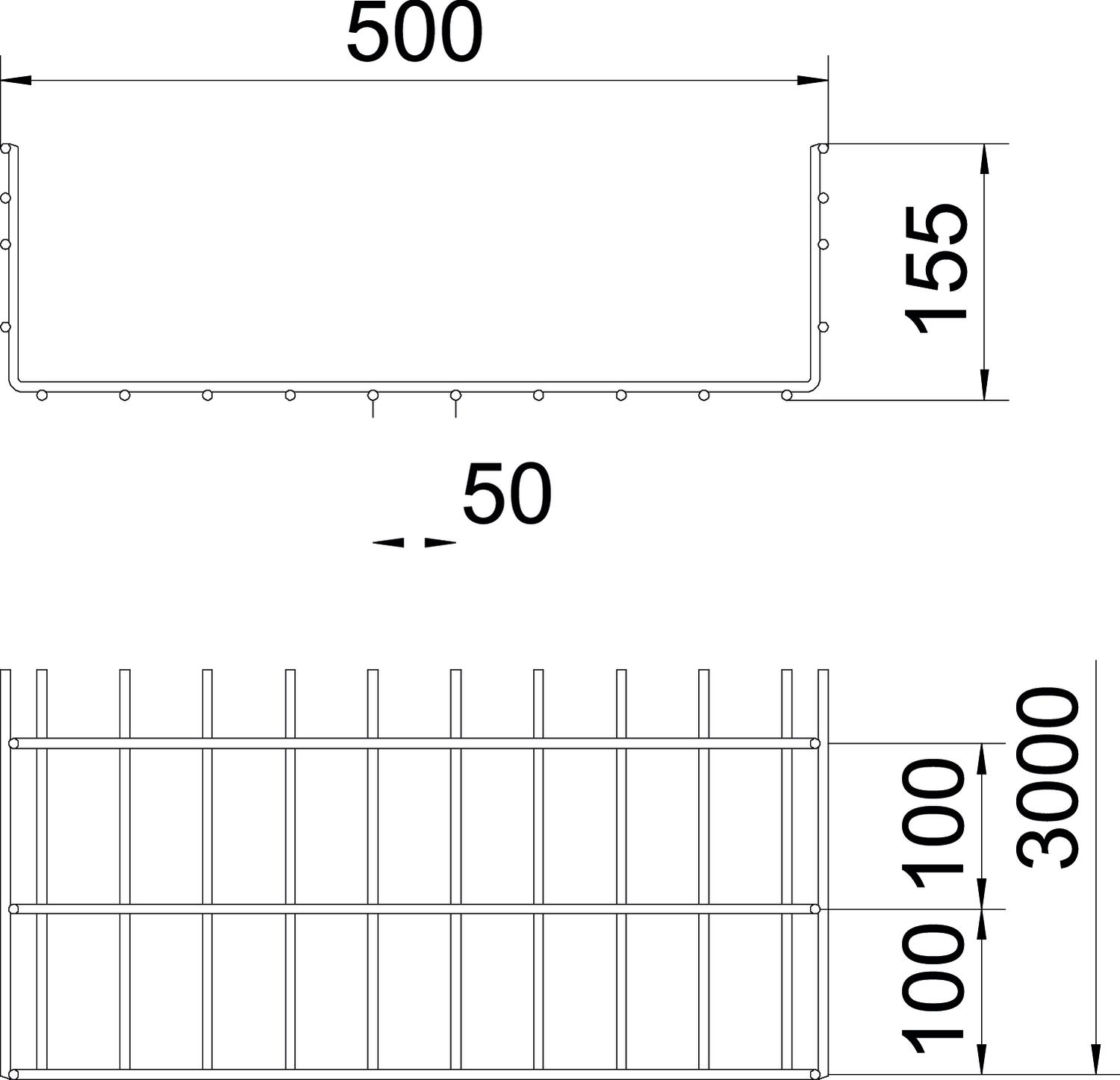

A largura de malha é de 50 x 100 mm.

Dados técnicos

Forma do perfil	Forma em U
Funktionsgaranti	não
Largura	500 mm
Largura	19,69 in
Material	Aço
Medida B	500 mm
Pegada de CO2 (GWP) do berço ao portão	11,786 kg CO2e / 1 Metro
Secção transversal útil	738 cm²
Secção transversal útil	73800 mm²
Separador integrado	sem
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	não	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	não	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	não	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	não	6003698	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa, não perfurada DD	DRLU 500 DD	6052668	m	3 m
União reta FT	GUV 6 FT	6016573	Unidade	20 Unidade

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 135 DD	TSG 135 DD	6062338	m	3 m
Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade
Placa de saída de cabos FT	KAB GR FT	6220142	Unidade	10 Unidade
Proteção de topo	SGR KS OR	6003758	Unidade	500 Unidade
