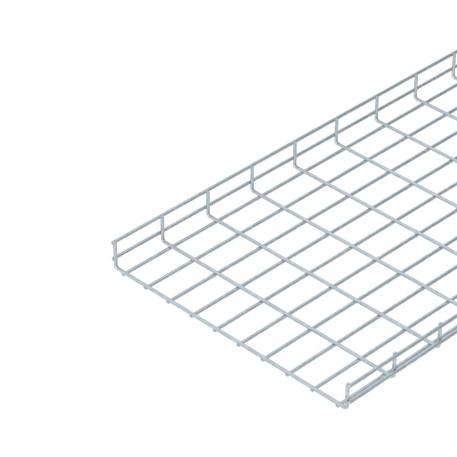

Caminho de cabos em varão para grandes cargas SGR 55 FT 3000 | 500 | 55 | 6 | 220 |
morepic-1 morepic-2 morepic-3 video-1

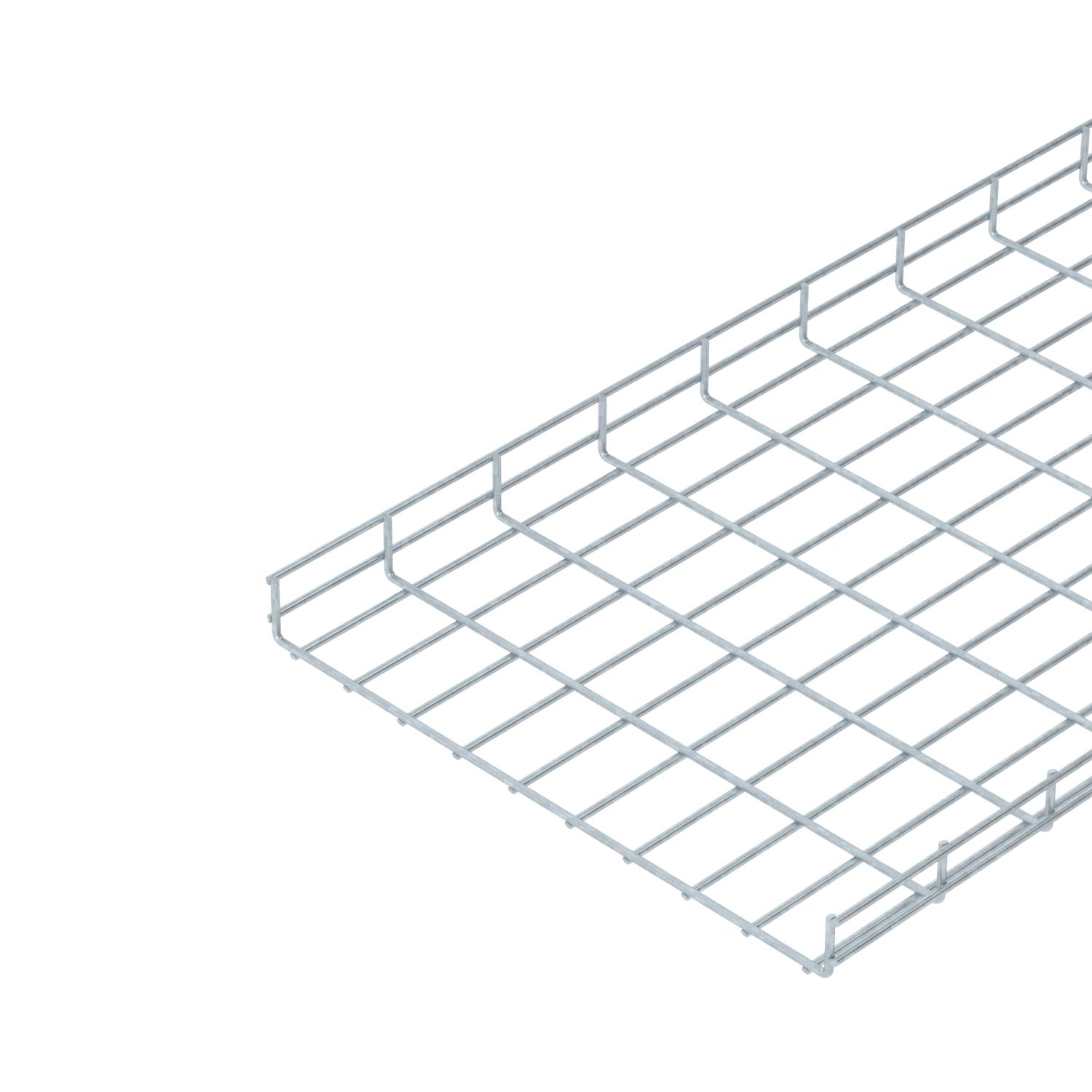

Caminho de cabos em varão para grandes cargas SGR 55 FT

Ref. 6000515 | EAN 4012196397693

3000 mm
55 mm
6 mm
Descrição do produto
Descrição do produto

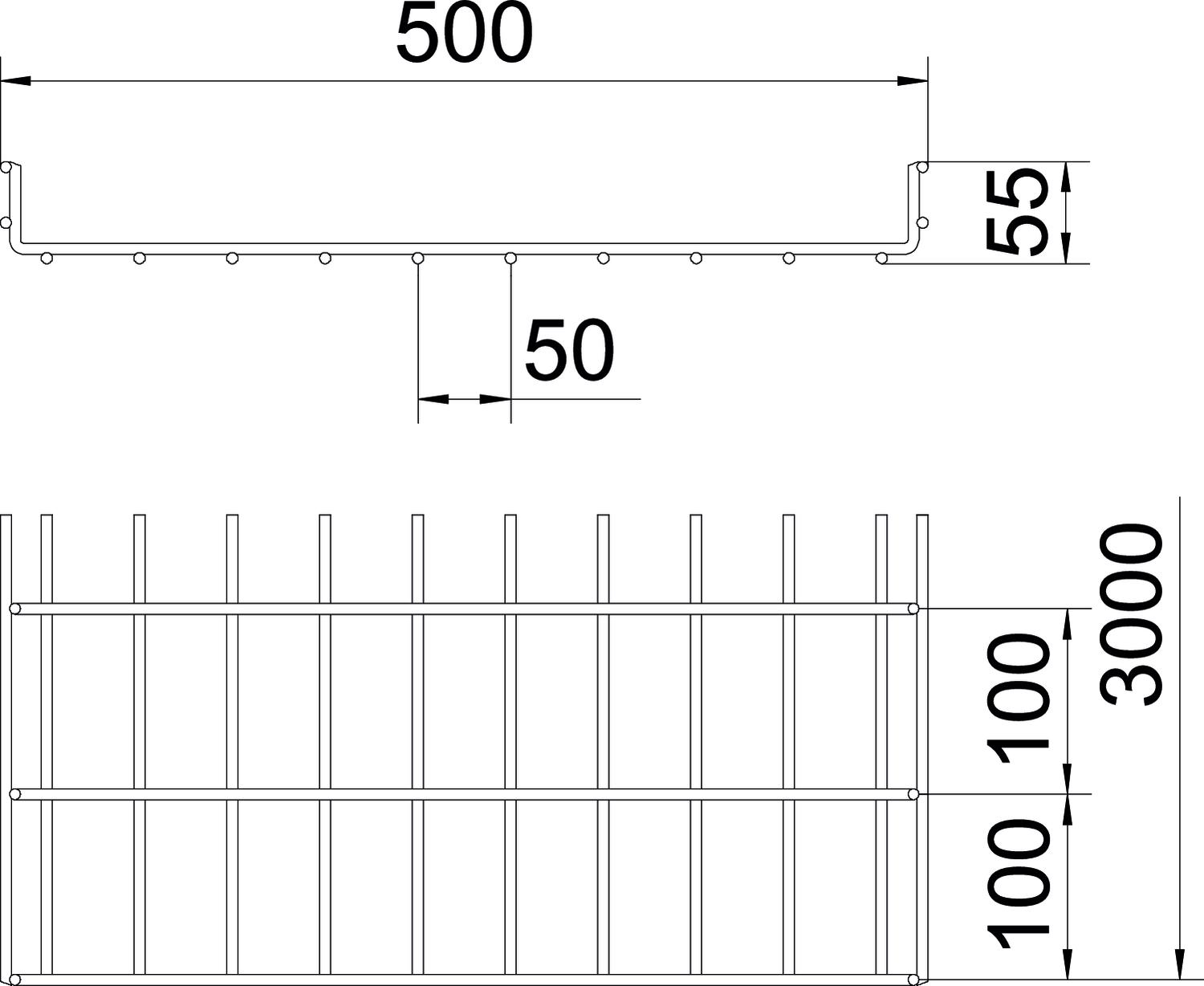

Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

A largura de malha é de 50 x 100 mm.

  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Caminho de cabos em varão electrosoldado, altura lateral de 55 mm
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)
Dados técnicos

Dados técnicos

Cor zinco
Diâmetro do arame 6 mm
Dimensão 55x500x3000
Forma do perfil Forma em U
Material Aço
Secção transversal útil 220 cm²
Secção transversal útil 22000 mm²
Superfície Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos aparafusado
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector sem conector

Dimensões

Altura 2,17 in
Altura 55 mm
Comprimento 3000 mm
Largura 19,69 in
Largura 500 mm
Medida B 500 mm

Cargas

Distância de apoio de 1,0 m 2,9 kN/m
Distância de apoio de 1,5m 1,5 kN/m
Distância de apoio de 2,0m 0,75 kN/m
Distância de apoio de 2,5m 0,38 kN/m
Distância de apoio de 3,0m 0,4 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 9,038 kg CO₂e
Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) Metro
Declared Unit Quantity (LCA) 1
Pegada de CO2 (GWP) do berço ao portão 9,038 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos em varão do tipo SGR 55

Diagrama de cargas do caminho de cabos em varão do tipo SGR 55
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do arame Secção transversal útil Ref. Quantidade Qte. minima fornec.
SGR 55 100 FT 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000122
3 m
SGR 55 150 FT 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000190
3 m
SGR 55 200 FT 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000209
3 m
SGR 55 300 FT 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000331
3 m
SGR 55 400 FT 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000451
3 m
SGR 55 500 FT 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000515
3 m
SGR 55 600 FT 3000 mm 600 mm 55 mm 6 mm 265 cm² 6000775
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT União reta FT GUV 6 FT 6016573
20 Unidade
Tampa, não perfurada DD Tampa, não perfurada DD DRLU 500 DD 6052668
3 m

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo Proteção de topo SGR KS OR 6003758
500 Unidade
Separador 45 DD Separador 45 DD TSG 45 DD 6062321
3 m
Grampo para tampa, universal A2 Grampo para tampa, universal A2 DKU A2 6065600
20 Unidade
Placa de saída de cabos FT Placa de saída de cabos FT KAB GR FT 6220142
10 Unidade
