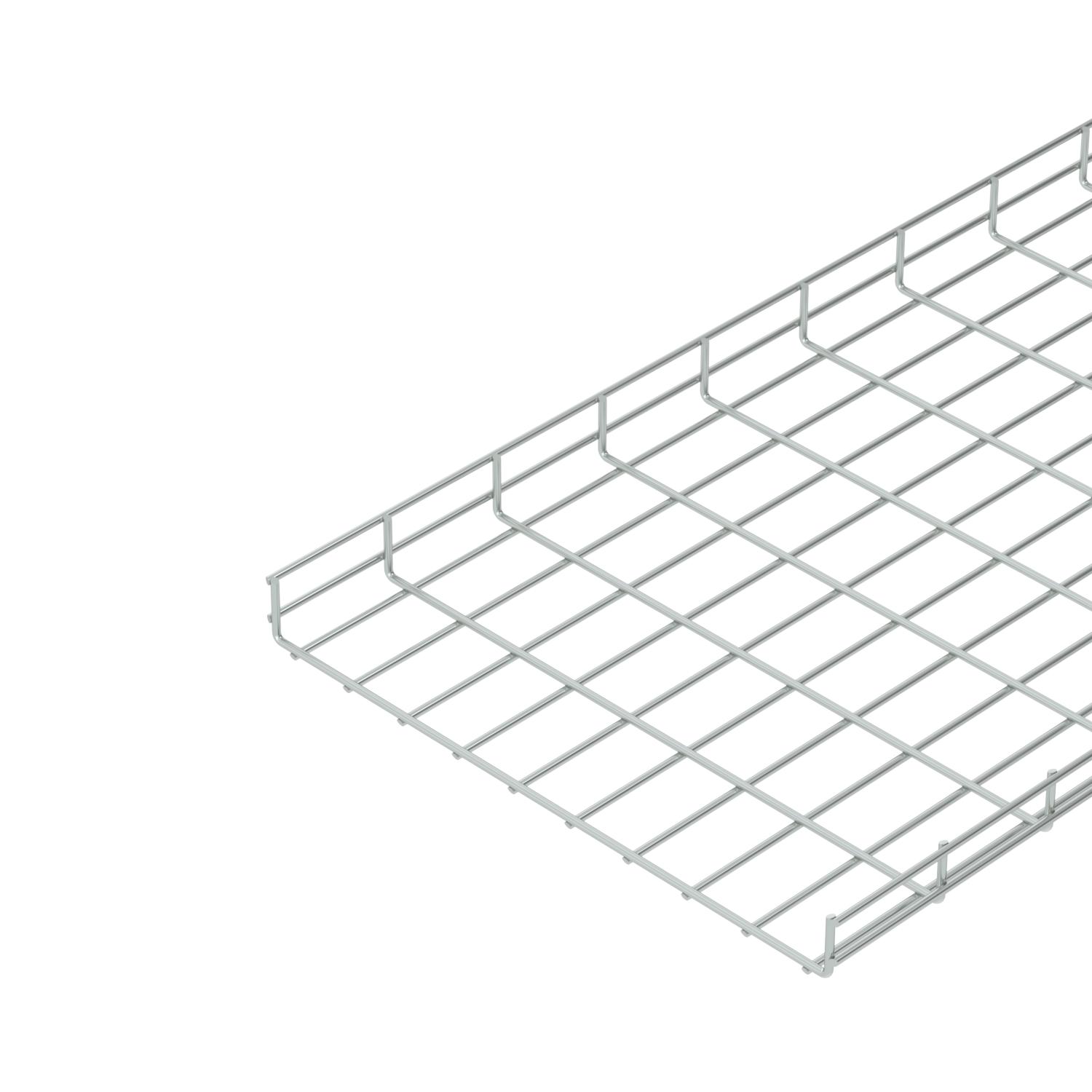

Caminho de cabos em varão para grandes cargas SGR 55 G

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	55 mm

Diâmetro do arame	6 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

A largura de malha é de 50 x 100 mm.

Versão em aço inox mediante pedido.

Dados técnicos

Largura	500 mm
Largura	19,69 in
Material	Aço
Medida B	500 mm
Pegada de CO2 (GWP) do berço ao portão	8,14 kg CO2e / 1 Metro
Secção transversal útil	22000 mm²
Secção transversal útil	220 cm²
Superfície	eletrogalvanizado
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	não	6005470	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	não	6005474	m	3 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	não	6005476	m	3 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	não	6005478	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	não	6005480	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta G	GUV 6 G	6016572	Unidade	20 Unidade
Tampa, não perfurada FS	DRLU 500 FS	6052512	m	3 m

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Proteção de topo	SGR KS OR	6003758	Unidade	500 Unidade
Separador 45 FS	TSG 45 FS	6062033	m	3 m
Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade
Placa de saída de cabos FS	KAB GR FS	6220139	Unidade	10 Unidade
