Caminho de cabos MKS-Magic® 85 FT 3050 | 100 | 85 | 1 | não | zinco | Aço | Galvanizado por imersão a quente após maquinação

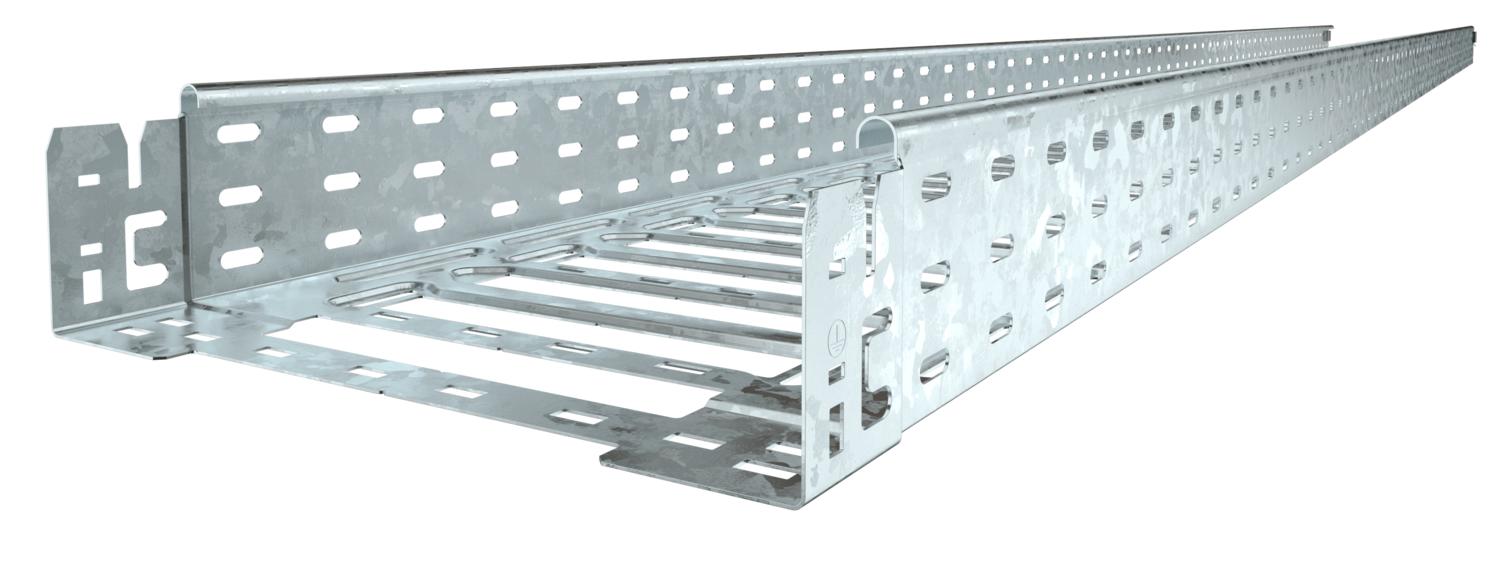

Caminho de cabos MKS-Magic® 85 FT

Ref. 6059097 | EAN 4012195830412

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	85 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Comprimento útil	3000 mm
Cor	zinco
Dimensão	85x100x3050
Espessura das chapas	1 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	8300 mm²
Secção transversal útil	83 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	85 mm
Comprimento	3050 mm
Largura	100 mm

Medida B	100 mm
Medida L	30 mm
Medida y	62 mm

Cargas

Distância de apoio de 1,5m	1,7 kN/m
Distância de apoio de 2,0m	1,35 kN/m

Distância de apoio de 2,5m	1 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,3897 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	5,3897 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKSM 85

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059109	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic DD	KTSMV 810 DD	6069024	Unidade	1 Unidade
Ângulo 45º 85 FT	RB 45 810 FT	6036230	Unidade	1 Unidade
Ângulo 90º 85 FT	RB 90 810 FT	6036712	Unidade	1 Unidade
Ângulo ajustável 85 FT	RB W 810 FT	6037220	Unidade	1 Unidade
Derivação simples 85 FT	RAA 810 FT	6042231	Unidade	1 Unidade
Derivação em T 85 FT	RT 810 FT	6038230	Unidade	1 Unidade
Cruzeta 85 FT	RK 810 FT	7027431	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Ângulo variável Magic 85 FT	RBMV 810 FT	6040600	Unidade	1 Unidade
