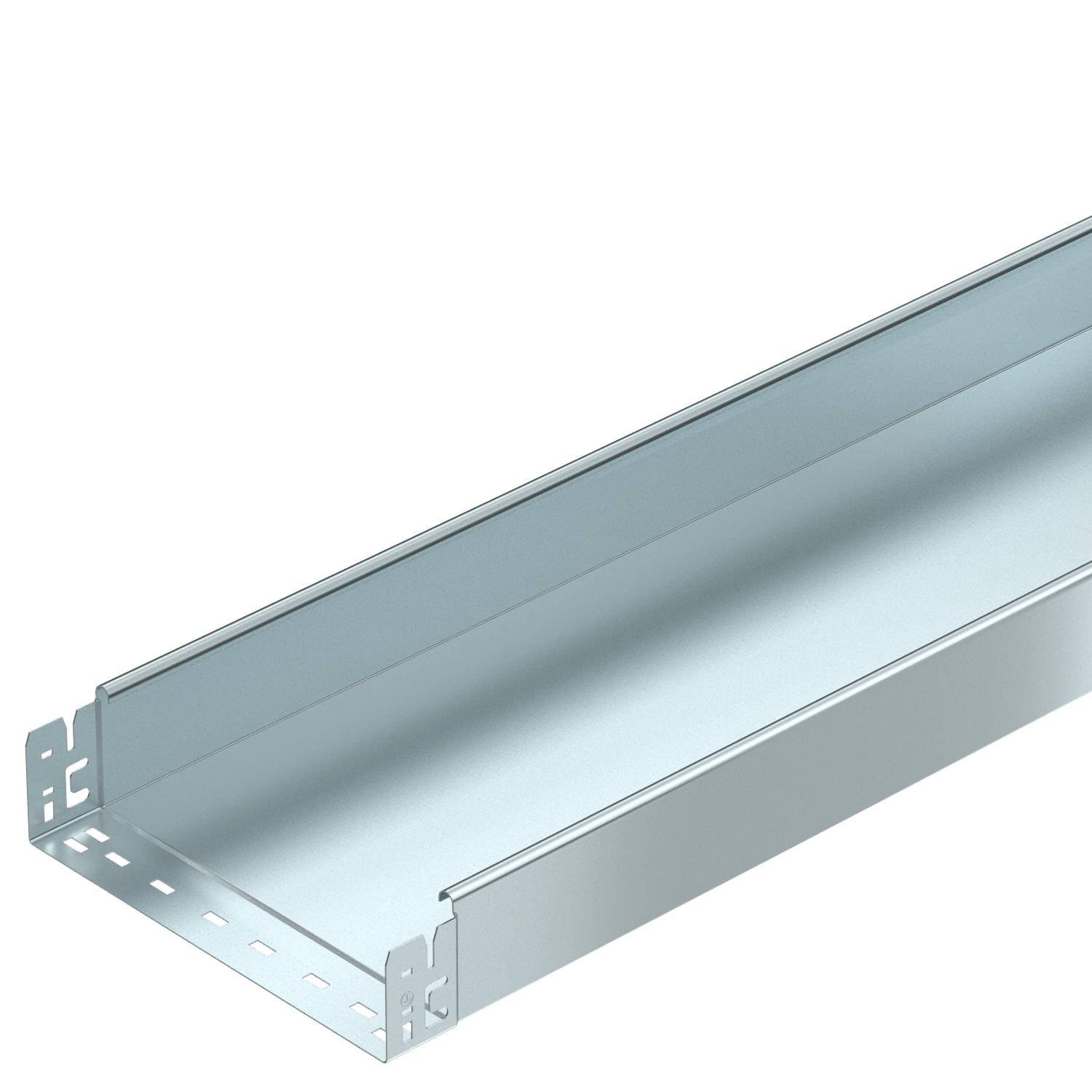

Caminho de cabos MKS-Magic® 85 não perfurado FS

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	85 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Largura	300 mm
Material	Aço
Medida B	300 mm
Pegada de CO2 (GWP) do berço ao portão	8,9329 kg CO2e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	253 cm²
Secção transversal útil	25300 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 810 FS	3050 mm	100 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059308	m	3 m
MKSMU 820 FS	3050 mm	200 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059312	m	3 m
MKSMU 830 FS	3050 mm	300 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059314	m	3 m
MKSMU 840 FS	3050 mm	400 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059316	m	3 m
MKSMU 850 FS	3050 mm	500 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059318	m	3 m
MKSMU 860 FS	3050 mm	600 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059320	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

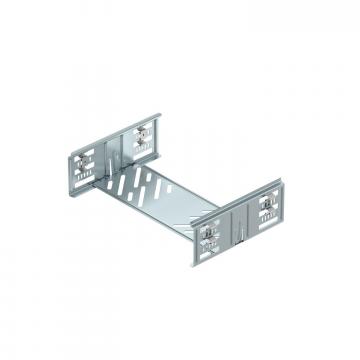

Conjunto de união rápida Magic FS	KTSMV 830 FS	6069008	Unidade	1 Unidade

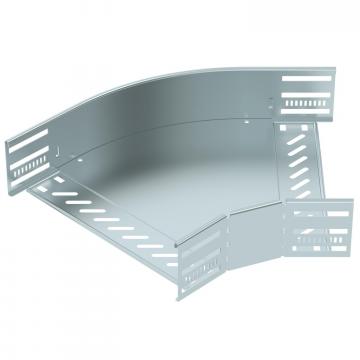

Ângulo 45° 85 FS	RB 45 830 FS	6036204	Unidade	1 Unidade

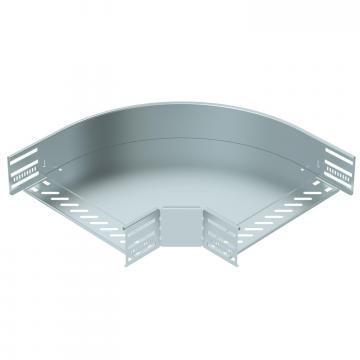

Ângulo 90° 85 FS	RB 90 830 FS	6036704	Unidade	1 Unidade

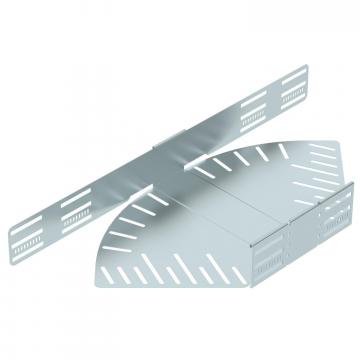

Ângulo ajustável 85 FS	RB W 830 FS	6037204	Unidade	1 Unidade
Derivação simples 85 FS	RAA 830 FS	6042135	Unidade	1 Unidade

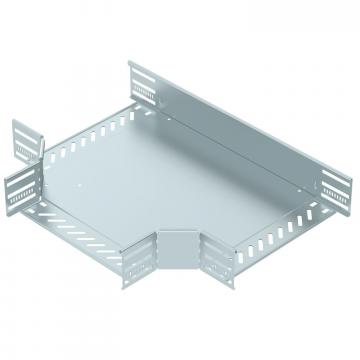

Derivação em T 85 FS	RT 830 FS	6038214	Unidade	1 Unidade

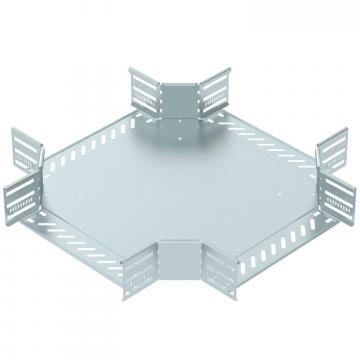

Cruzeta 85 FS	RK 830 FS	7027335	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 300 FS	6052304	m	3 m
Separador 85 FS	TSG 85 FS	6062114	m	3 m
