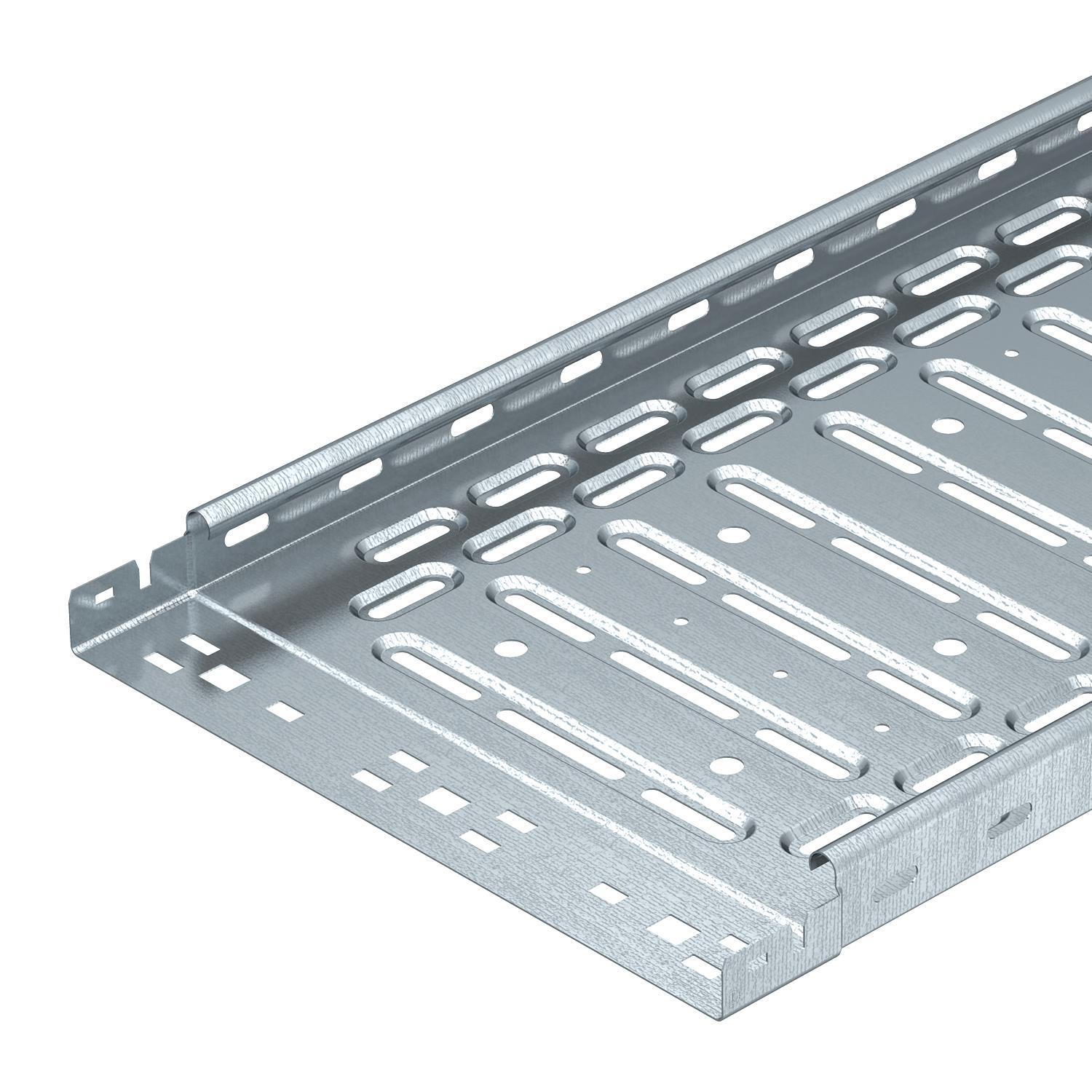

Caminho de cabos RKS-Magic® 35 FS 3050 | 300 | 35 | 0,75 | não | zinco | Aço | galvanizado pelo método Sendzimir

Caminho de cabos RKS-Magic® 35 FS

Ref. 6047460 | EAN 4012195390862

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	35 mm

Espessura das chapas	0,75 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Base perfurada	1
Com tampa	não
Comprimento útil	3000 mm
Cor	zinco
Dimensão	35x300x3050
Espessura das chapas	0,03 in
Espessura das chapas	0,75 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	10300 mm²
Secção transversal útil	103 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	35 mm
Altura	1 in
Comprimento	10 ft
Comprimento	3050 mm
Largura	300 mm

Largura	8 in
Medida B	300 mm
Medida t	100 mm
Medida x	200 mm
Medida y	250 mm

Cargas

Distância de apoio de 1,0 m	1,4 kN/m
Distância de apoio de 1,5m	0,6 kN/m
Distância de apoio de 2,0m	0,4 kN/m

Distância de apoio de 2,5m	0,2 kN/m
Distância de apoio de 3,0m	0,1 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,1103 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	5,1103 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo RKSM 35

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6047460	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

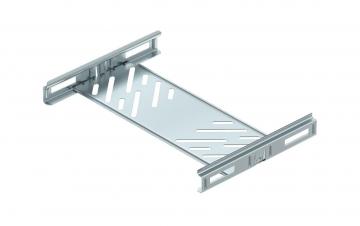

Conjunto de união rápida Magic FS	KTSMV 330 FS	6068904	Unidade	1 Unidade

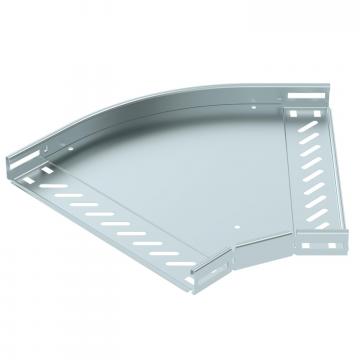

Ângulo 45° 35 FS	RB 45 330 FS	6036004	Unidade	1 Unidade

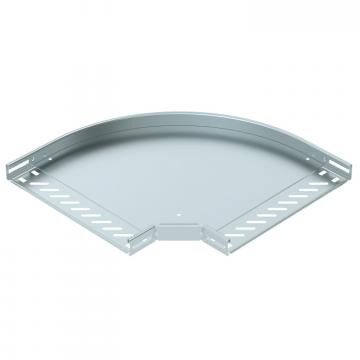

Ângulo 90° 35 FS	RB 90 330 FS	6036504	Unidade	1 Unidade

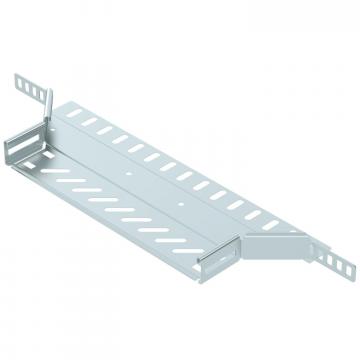

Derivação simples 35 FS	RAA 330 FS	6042105	Unidade	1 Unidade

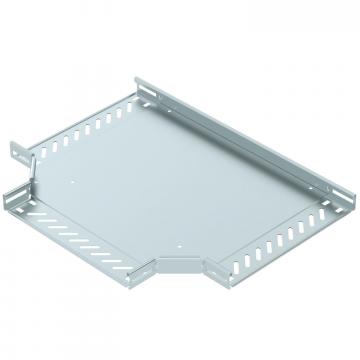

Derivação em T 35 FS	RT 330 FS	6038004	Unidade	1 Unidade

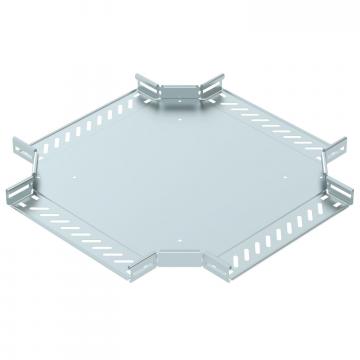

Cruzeta 35 FS	RK 330 FS	7027305	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 300 FS	6052304	m	3 m
Separador 30 FS	TSG 30 FS	6062050	m	3 m
