Caminho de cabos tipo escada LCIS 60, 3 m C30 FT 3000 | 100 | 1,5 | não

Caminho de cabos tipo escada LCIS 60, 3 m C30 FT

Ref. 6209719 | EAN 4012197347918

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

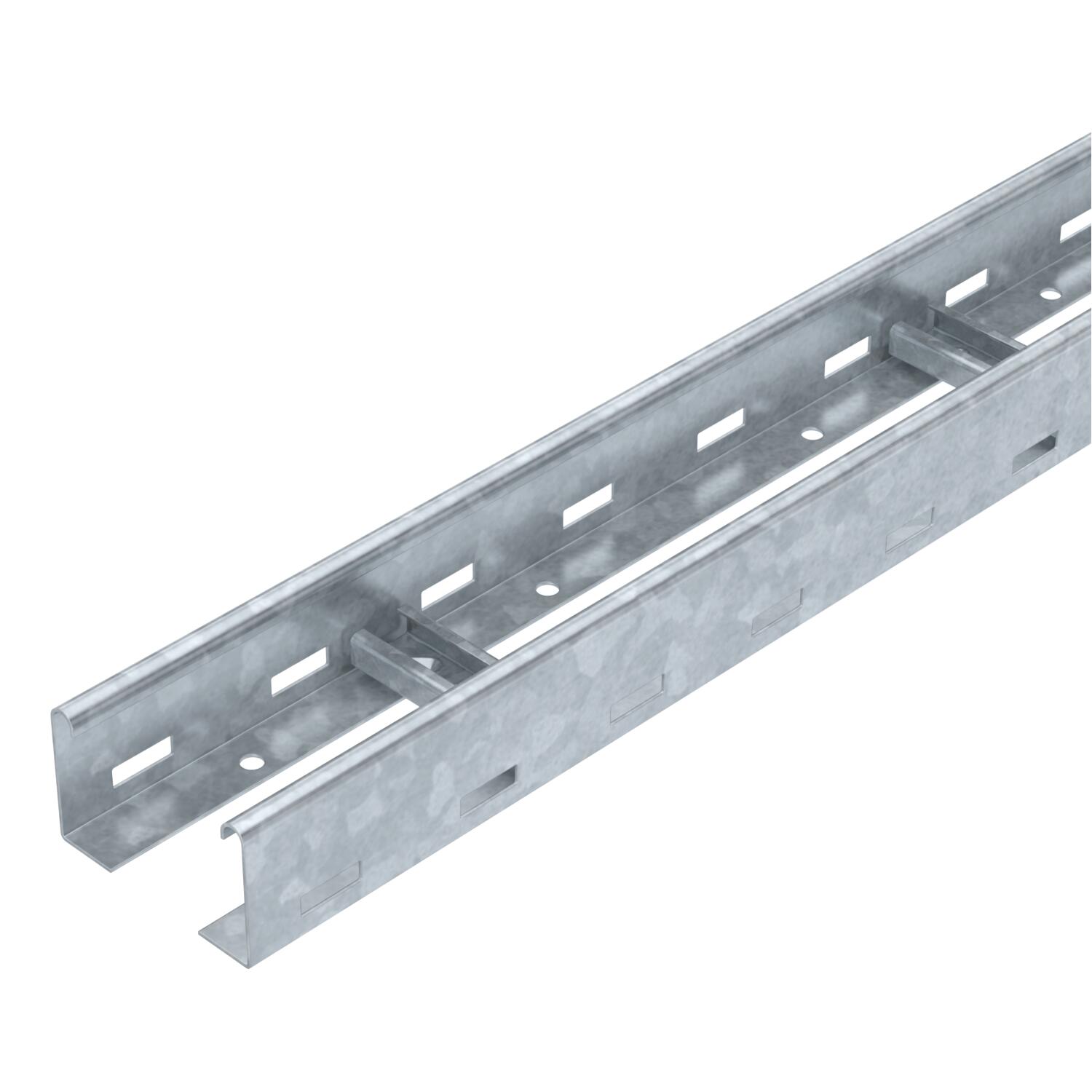

Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo BS-H....
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Cor	zinco
Dimensão	60x100x3000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Material	Aço

Perfuração lateral	sim
Secção transversal útil	40 cm²
Secção transversal útil	4000 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

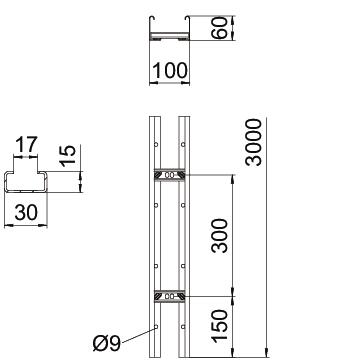

Dimensões

Altura	60 mm
Comprimento	3000 mm

Largura	100 mm
Medida B	100 mm

Cargas

Distância de apoio de 1,5m	2,8 kN/m
Distância de apoio de 2,0m	1,3 kN/m
Distância de apoio de 2,5m	0,8 kN/m

Distância de apoio de 3,0m	0,6 kN/m
Distância de apoio de 3,5m	0,4 kN/m
Distância de apoio de 4,0m	0,25 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,8902 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	5,8902 kg CO2e / 1 Metro

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	não	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	não	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	não	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	não	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	não	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	não	6209729	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	LVG 60 FT	6208843	Unidade	10 Unidade
União articulada FT	LGVG 60 FT	6208944	Unidade	10 Unidade
União de expansão	LDVG 60 FT	6208970	Unidade	2 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par
Peça de suporte lateral FT	LAS 60 FT	6221378	Unidade	10 Unidade
