Caminho de cabos tipo escada LG 60, 6 m VS FS 6000 | 300 | 1,5 | sim | Aço | galvanizado pelo método Sendzimir

Caminho de cabos tipo escada LG 60, 6 m VS FS

Ref. 6208630 | EAN 4012195064268

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

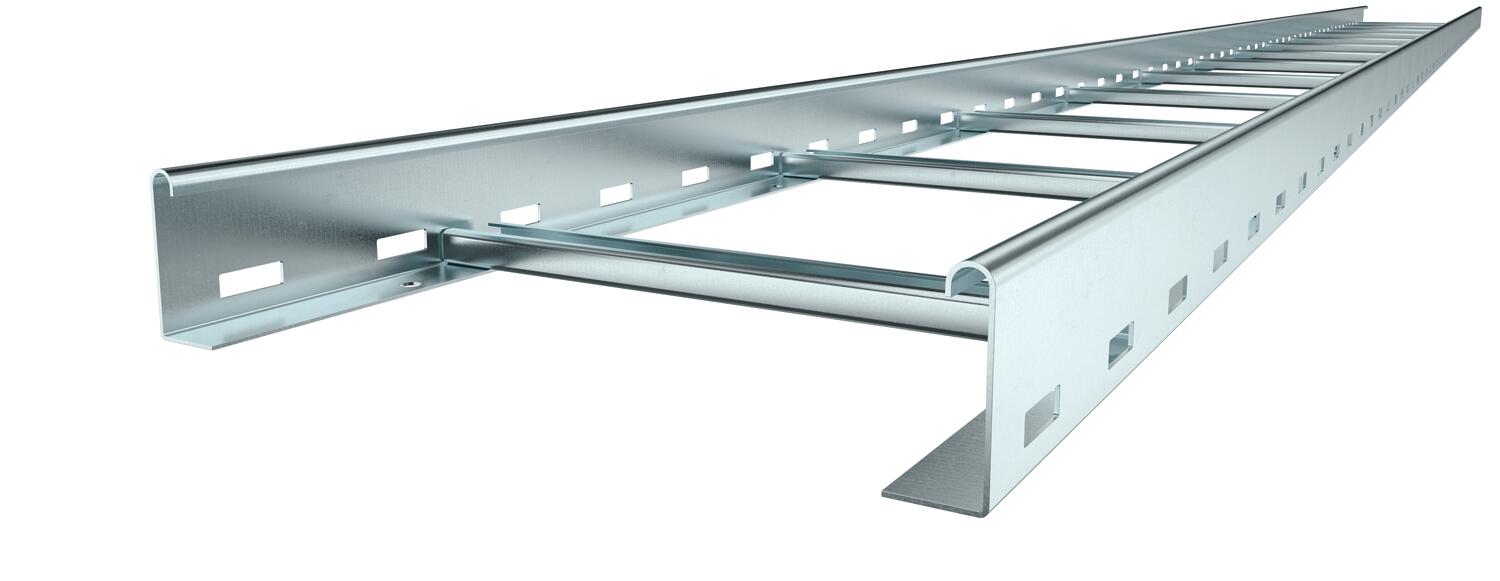

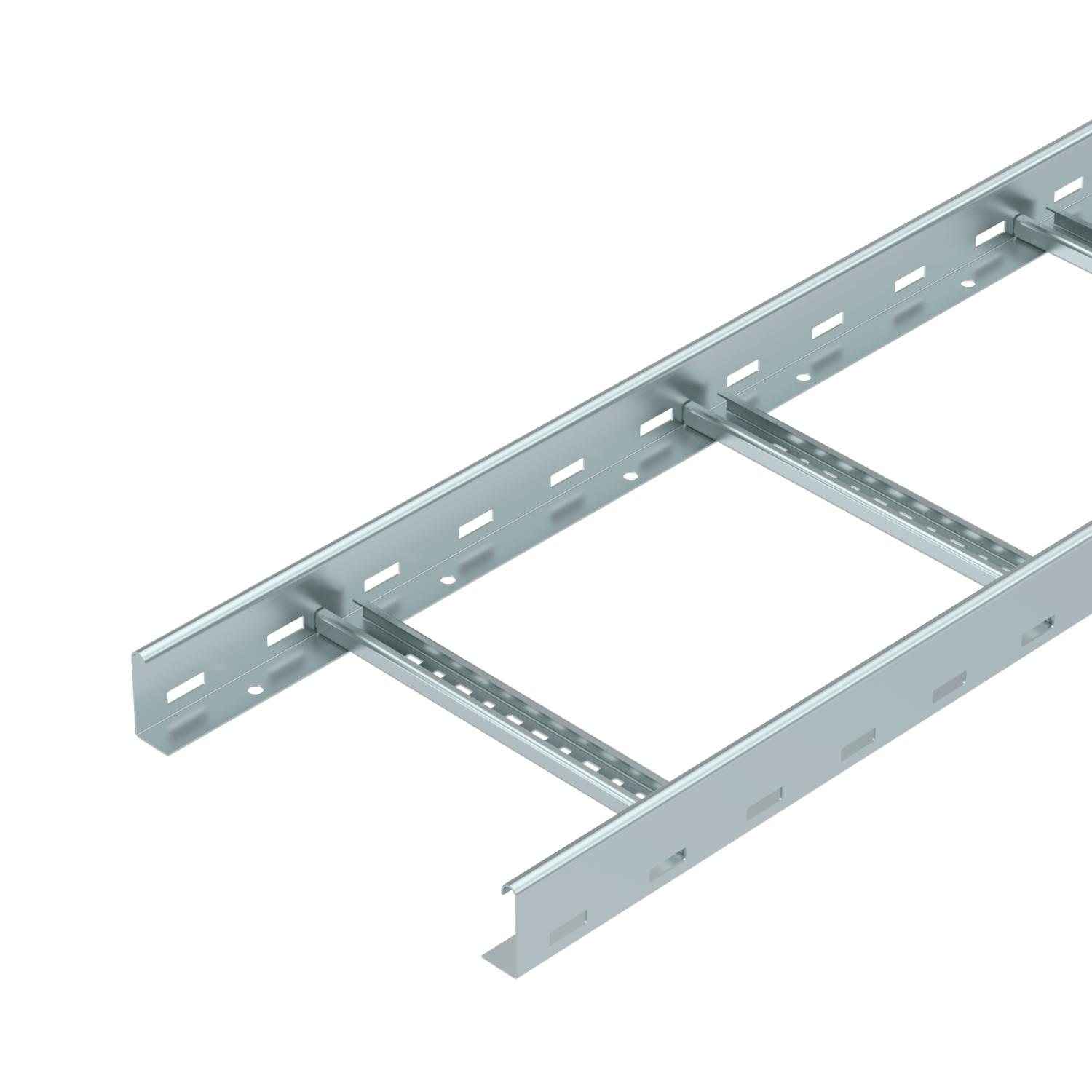

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

O caminho de cabos tipo escada é fornecido fechado.

Os cabos podem ser montados com a abraçadeira BBS adequada do tipo 2056.

Os caminhos de cabos tipo escada nas larguras 200 mm a 400 mm também são permitidos para a

montagem vertical como escada vertical em instalações para manutenção de funções elétricas

segundo a DIN 4102 parte 12. Os cabos podem ser montados com a abraçadeira BBS do tipo 2056 M aprovada para a manutenção de funções.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Cor	zinco
Dimensão	60x300x6000
Dimensão	60x300x6000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	rebite cego
Funktionsgaranti	sim
Material	Aço

Perfuração lateral	sim
Proteção antifogo	Manutenção de funções estrutura de suporte normalizada
Secção transversal útil	14800 mm²
Secção transversal útil	148 cm²
Superfície	galvanizado pelo método Sendzimir
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Comprimento	6000 mm
Dimensão de ranhura degrau	16,50

Largura	300 mm
Medida B	300 mm

Cargas

Distância de apoio de 1,5m	3,1 kN/m
Distância de apoio de 2,0m	2,25 kN/m
Distância de apoio de 2,5m	1,5 kN/m
Distância de apoio de 3,0m	1,1 kN/m

Distância de apoio de 3,5m	0,75 kN/m
Distância de apoio de 4,0m	0,45 kN/m
Distância de apoio de 4,5m	0,3 kN/m
Distância de apoio de 5,0m	0,15 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,9409 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	6,9409 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LG 60 VS

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6208639	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho FS	DRL 300 FS	6052304	m	3 m
União reta FS	LVG 60 FS	6208840	Unidade	10 Unidade
União curva 60 FS	LWVG 60 FS	6208895	Unidade	10 Unidade
União articulada FS	LGVG 60 FS	6208941	Unidade	10 Unidade
União multifuncional FS	LMFV 630 FS	6225712	Unidade	1 Unidade
Ângulo 90° 60 FS	LB 90 630 R3 FS	6225044	Unidade	1 Unidade
Derivação em T 60 FS	LT 630 R3 FS	6225212	Unidade	1 Unidade
Derivação simples 60 FS	LAA 630 R3 FS	6225852	Unidade	1 Unidade
Elemento do ângulo regulável 60 FS	LGBE 630 FS	6225452	Unidade	1 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par
Peça de suporte lateral FS	LAS 60 FS	6221351	Unidade	10 Unidade
Separador 45 FS	TSG 45 FS	6062033	m	3 m
