Caminho de cabos tipo escada SLCS 110, 3 m C30 FT 3000 | 400 | 2 | não

Caminho de cabos tipo escada SLCS 110, 3 m C30 FT

Ref. 6207306 | EAN 4012196431878

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	2 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

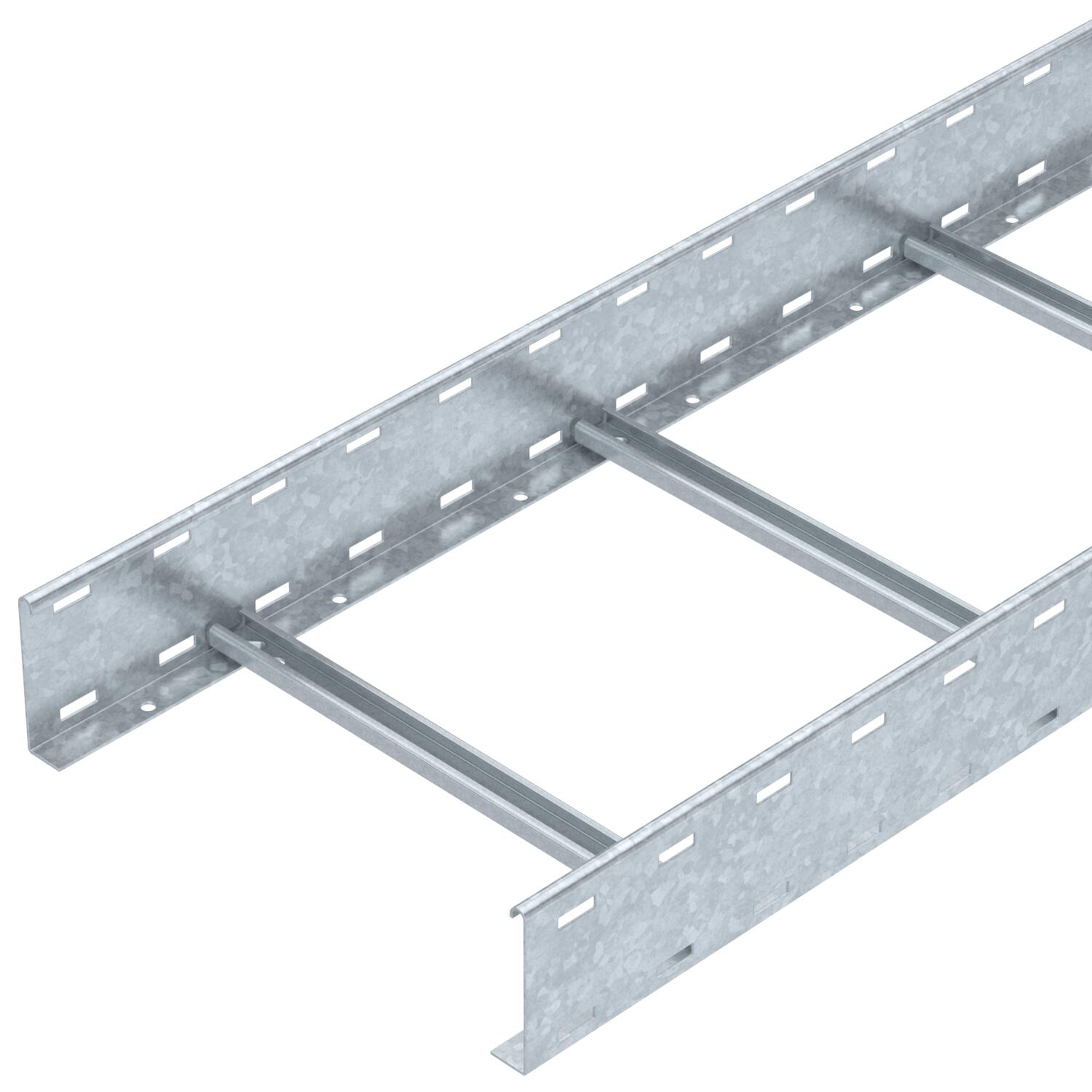

Caminho de cabos tipo escada com altura lateral de 110 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Cor	zinco
Dimensão	110x400x3000
Distância entre as travessas	300 mm
Espessura da travessa	2 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Material	Aço

Perfuração lateral	sim
Secção transversal útil	36000 mm²
Secção transversal útil	360 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil não perfurado
Versão para grandes cargas	não

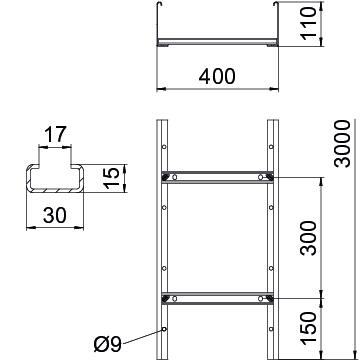

Dimensões

Altura	110 mm
Comprimento	3000 mm
Dimensão de ranhura degrau	17,00

Largura	400 mm
Medida B	400 mm

Cargas

Distância de apoio de 2,0m	4 kN/m
Distância de apoio de 2,5m	3 kN/m
Distância de apoio de 3,0m	2,3 kN/m
Distância de apoio de 3,5m	1,6 kN/m

Distância de apoio de 4,0m	1 kN/m
Distância de apoio de 4,5m	0,83 kN/m
Distância de apoio de 5,0m	0,7 kN/m
Distância de apoio de 6,0m	0,25 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	12,7155 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	12,7155 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada SLCS 110

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	não	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	não	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	não	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	não	6207308	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	não	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	não	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	não	6207314	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	não	6207318	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	LVG 110 FT	6216548	Unidade	10 Unidade
Ângulo 90º 110 FT	LB 90 1140 R3 FT	6225146	Unidade	1 Unidade
União multifuncional FT	LMFV 1140 FT	6225774	Unidade	1 Unidade
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Subida de cabos FT	LAB 40 FT	6220452	Unidade	1 Unidade
