Caminhos de cabos em chapa RKS-Magic® 60 FS, preto 3050 | 200 | 60 | 0,75 | sim | preto; RAL 9005 | Aço | PES135 - Poliéster

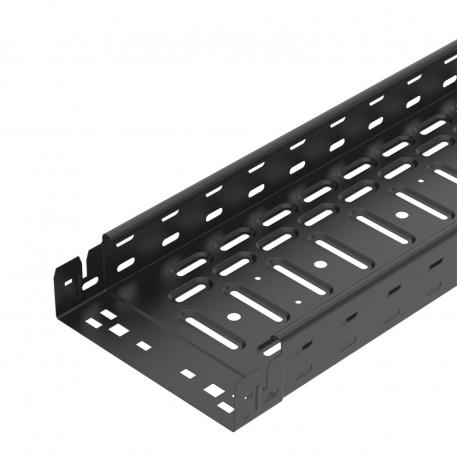

Caminhos de cabos em chapa RKS-Magic® 60 FS, preto

Ref. 6048253 | EAN 4012195886983

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas

Funktionsgaranti	sim

Cor	preto; RAL 9005

Material	Aço

Superfície	PES135 - Poliéster

Descrição do produto

Descrição do produto

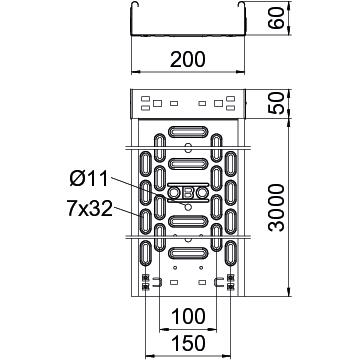

Caminho de cabos em chapa com união de encaixe rápido integrada. Superfície com galvanização contínua, revestida a pó em preto profundo (RAL 9005). Perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais. Com orifício de 11 mm na base para a suspensão direta do varão roscado. Comprimento útil de 3.000 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Com tampa	não
Comprimento	3050 mm
Comprimento útil	3000 mm
Cor	preto; RAL 9005
Dimensão	60x200x3050
Dimensão	60 x 200
Dimension W	200 mm
Distância de apoio de 1,0 m	1,2 kN/m
Distância de apoio de 1,5m	1 kN/m
Distância de apoio de 2,0m	0,55 kN/m
Distância de apoio de 2,5m	0,4 kN/m
Espessura das chapas	0,75 mm
Funktionsgaranti	sim

Instalação no pavimento	sim
Largura	200 mm
Material	Aço
Medida B	200 mm
Medida x	100 mm
Medida y	150 mm
Pegada de CO2 (GWP) do berço ao portão	4,5363 kg CO2e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	11800 mm²
Secção transversal útil	118 cm²
Superfície	PES135 - Poliéster
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Versão conector	União integrada
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 610 FSK SW	3050 mm	100 mm	60 mm	0,75 mm	sim	preto; RAL 9005	Aço	PES135 - Poliéster	6048239	m	6 m
RKSM 620 FSK SW	3050 mm	200 mm	60 mm	0,75 mm	sim	preto; RAL 9005	Aço	PES135 - Poliéster	6048253	m	6 m
RKSM 630 FSK SW	3050 mm	300 mm	60 mm	0,75 mm	sim	preto; RAL 9005	Aço	PES135 - Poliéster	6048265	m	6 m
RKSM 640 FSK SW	3050 mm	400 mm	60 mm	0,9 mm	sim	preto; RAL 9005	Aço	PES135 - Poliéster	6048269	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Ângulo 90° 60, preto	RB 90 620 FSK SW	6043262	Unidade	1 Unidade
Derivação simples 60, preto	RAA 620 FSK SW	7121862	Unidade	1 Unidade
Separador 45 FSK preto	TSG 45 FSK SW	6479451	m	3 m

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta 60 FSK preto	RLVK 60 FSK SW	6067097	Unidade	10 Unidade
União reta e curva 60 FSK preto	RWVL 60 FSK SW	6067624	Unidade	10 Unidade
União articulada 60 FSK preto	RGV 60 FSK SW	7082759	Unidade	10 Unidade
Consola mural AW 15, preto	AW 15 21 FTK SW	6420683	Unidade	1 Unidade
Consola de teto, preta	AHB 200 FTK SW	6363877	Unidade	1 Unidade
Suspensão central para caminhos de cabos em chapa, altura lateral 60, preto	MAH 60 200 FSKSW	6358742	Unidade	1 Unidade
Varão roscado de 1 metro, preto	TR M10 1M BR	3141540	Unidade	10 Unidade
Varão roscado de 2 metro, preto	TR M10 2M BR	3141542	Unidade	10 Unidade
