Cassete de grandes cargas para tubo periscópio, RKFSL, tamanho nominal 350-3 | 14 | 20

Cassete de grandes cargas para tubo periscópio, RKFSL, tamanho nominal 350-3

Ref. 7409542 | EAN 4012195870111

Ref. / Tipo

Espessura do revestimento do pavimento

Medida h

Descrição do produto

Descrição do produto

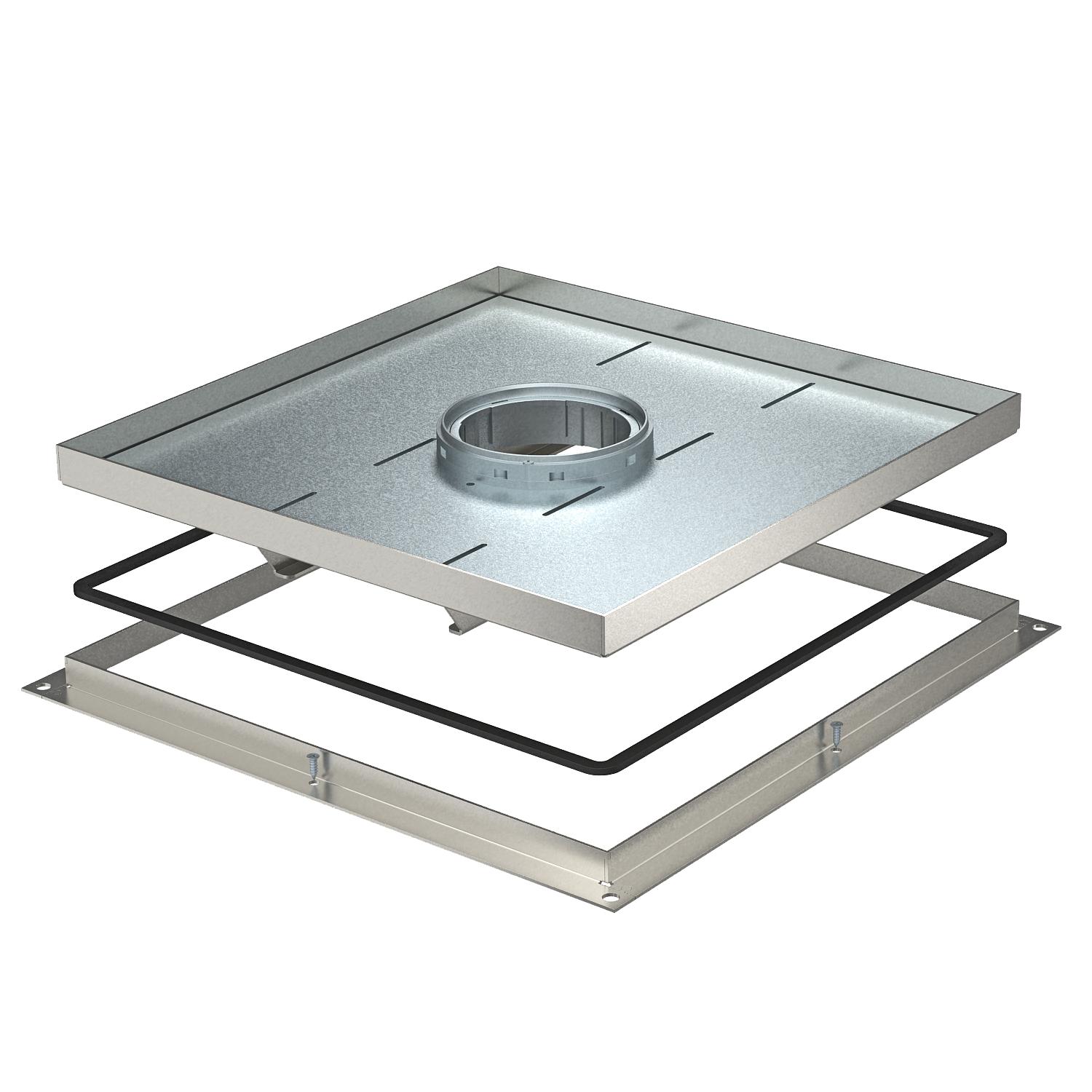

Cassete de grandes cargas para tubo periscópio, para montagem de aparelhos de instalação na UZD350-3 em pavimentos tratados a seco ou húmido em interiores. Classe de carga 2 a 20 kN.

Dados técnicos

Dados técnicos

Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Classe grandes cargas	20 kN (OBO SL2)
Comprimento de instalação	390 mm
Dimensão	383x383x20
Espessura do revestimento do pavimento	14 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10

Largura de instalação	390 mm
Material	Aço inoxidável, livre de ferrugem 1.4301

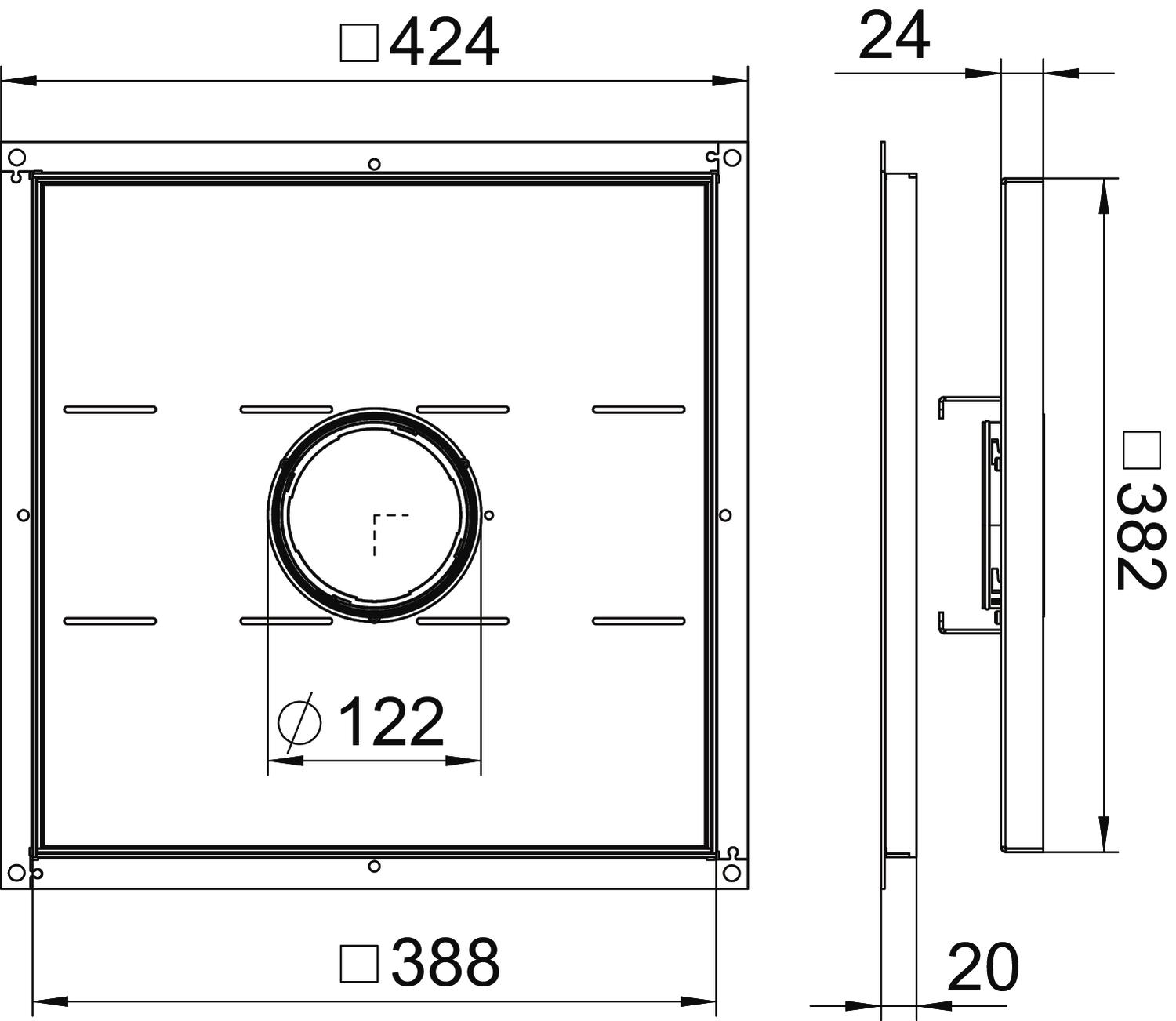

Medida A	424 mm
Medida B	388 mm
Medida C	382 mm
Medida h	20 mm
Modelo para cargas pesadas	sim
Pegada de CO2 (GWP) do berço ao portão	50,8924 kg CO2e / 1 Peça
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Espessura do revestimento do pavimento	Medida h	Ref.	Quantidade	Qte. minima fornec.
RKF2 SL2 V3 20	14 mm	20 mm	7409542	Unidade	1 Unidade
RKF2 SL2 V3 25	19 mm	25 mm	7409544	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável	TUK2 GV	7428140	Unidade	1 Unidade
Tubo periscópio, sem revestimento, para cassete e tampa nivelável	TUK2 V	7428141	Unidade	1 Unidade
Tubo periscópio, com pega e para revestimento, para cassete e tampa nivelável	TUK2 G4	7428142	Unidade	1 Unidade
