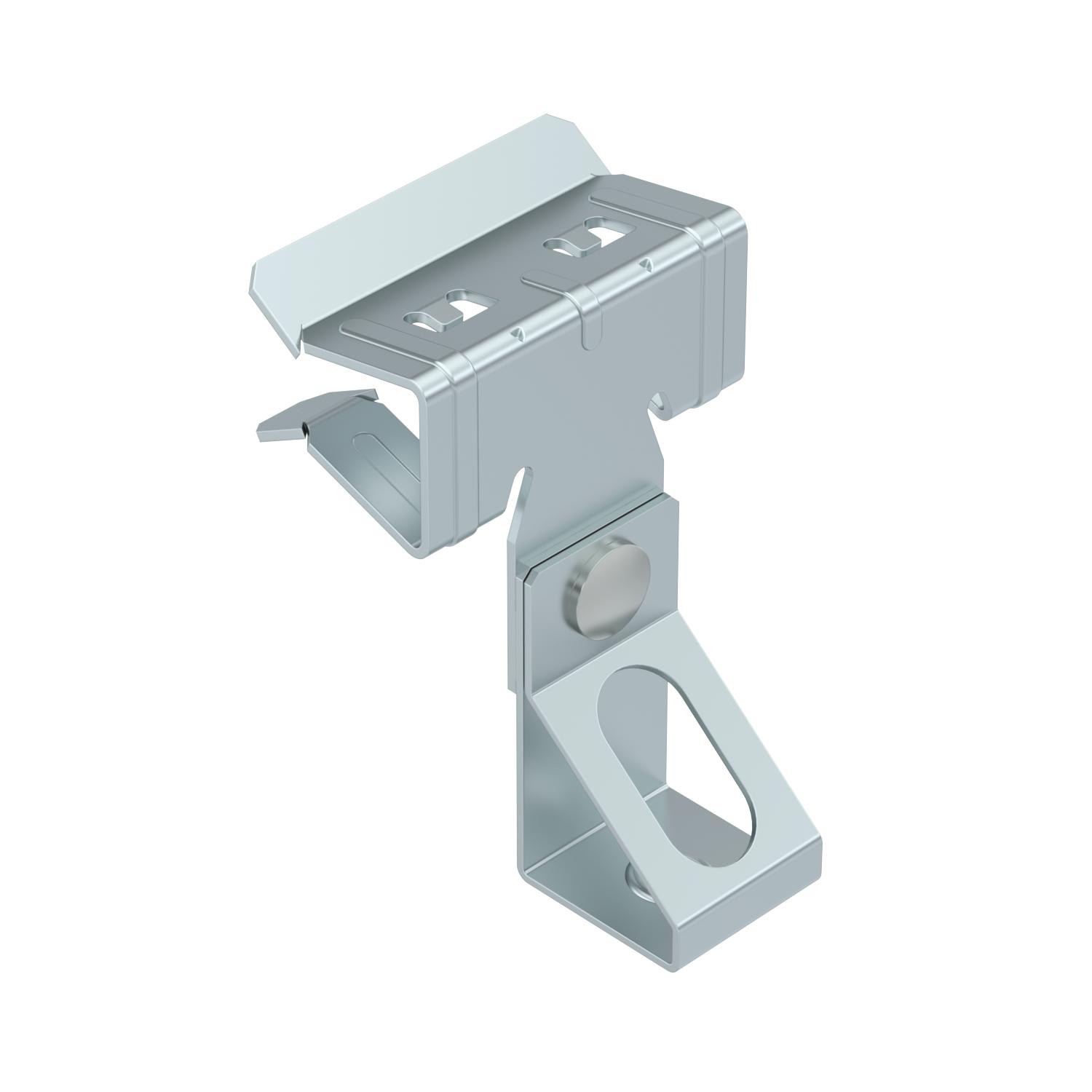

Clip de suspensão, com alojamento para varão roscado

Ref. / Tipo

Comprimento

Largura	40 mm

Altura

Medida L

Espessura do flange F mín.

Espessura do flange F máx.

Descrição do produto

Descrição do produto

Clip de suspensão com alojamento para varão roscado para soluções de montagem personalizadas. Fixação a vigas de aço por martelagem.

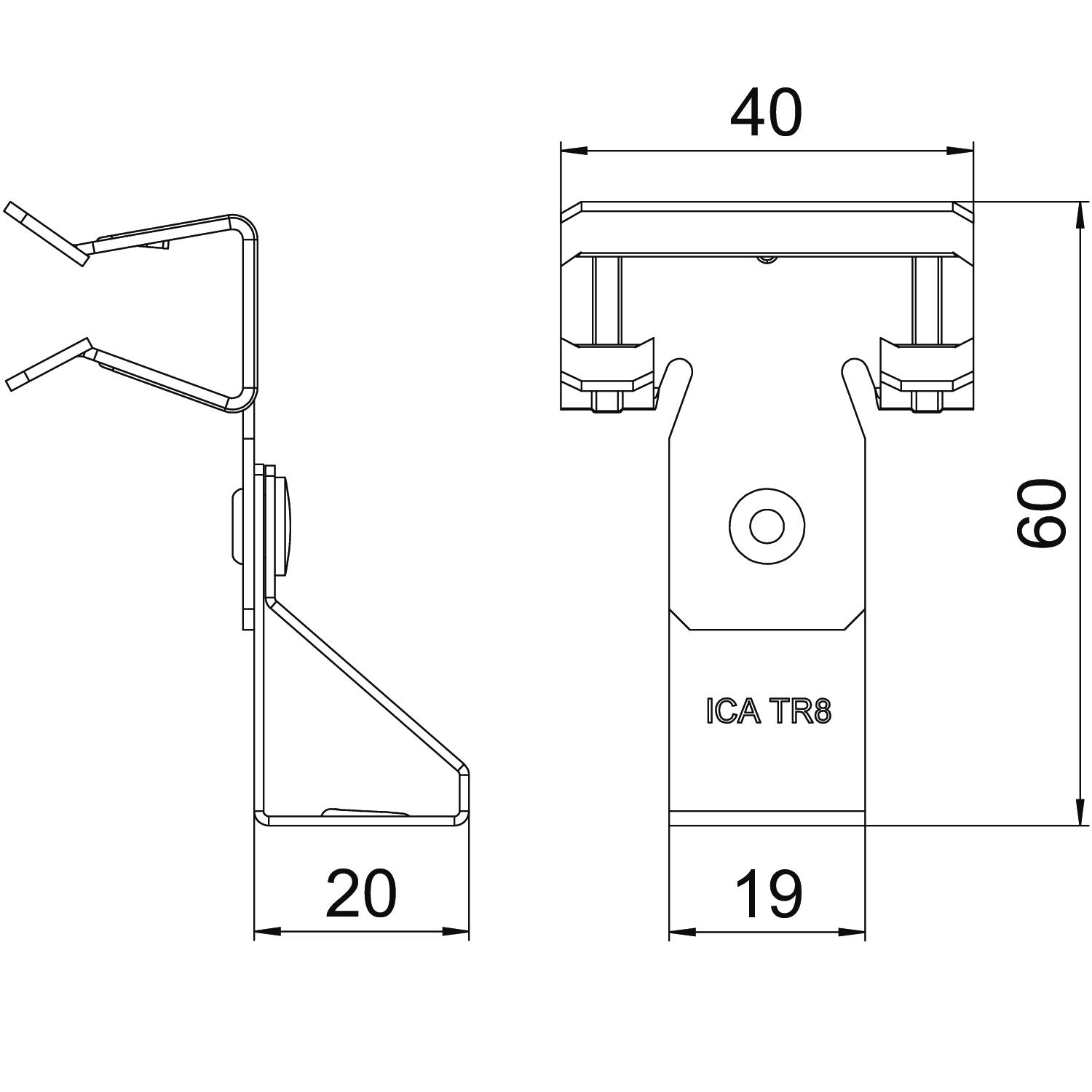

Dados técnicos

Espessura do flange F mín.	10 mm
Material	Aço
Rosca métrica	8
Série do produto	Clip de suspensão
Superfície	Lamela de zinco
Tipo de fixação	apertar
Tipo de ligação do componente	Rosca

Altura	45 mm
Comprimento	60 mm

Largura	40 mm
Medida L	60 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Medida L	Espessura do flange F mín.	Espessura do flange F máx.	Ref.	Quantidade	Qte. minima fornec.
SCTR 4-10 M6	54 mm	40 mm	43 mm	54 mm	4 mm	10 mm	1488321	Unidade	50 Unidade
SCTR 10-15 M6	60 mm	40 mm	44 mm	60 mm	10 mm	15 mm	1488323	Unidade	50 Unidade
SCTR 4-10 M8	54 mm	40 mm	44 mm	54 mm	4 mm	10 mm	1488325	Unidade	50 Unidade
SCTR 10-15 M8	60 mm	40 mm	45 mm	60 mm	10 mm	15 mm	1488327	Unidade	50 Unidade
SCTR 4-10 M10	54 mm	40 mm	44 mm	54 mm	4 mm	10 mm	1488329	Unidade	50 Unidade
SCTR 10-15 M10	60 mm	40 mm	45 mm	60 mm	10 mm	15 mm	1488331	Unidade	50 Unidade
