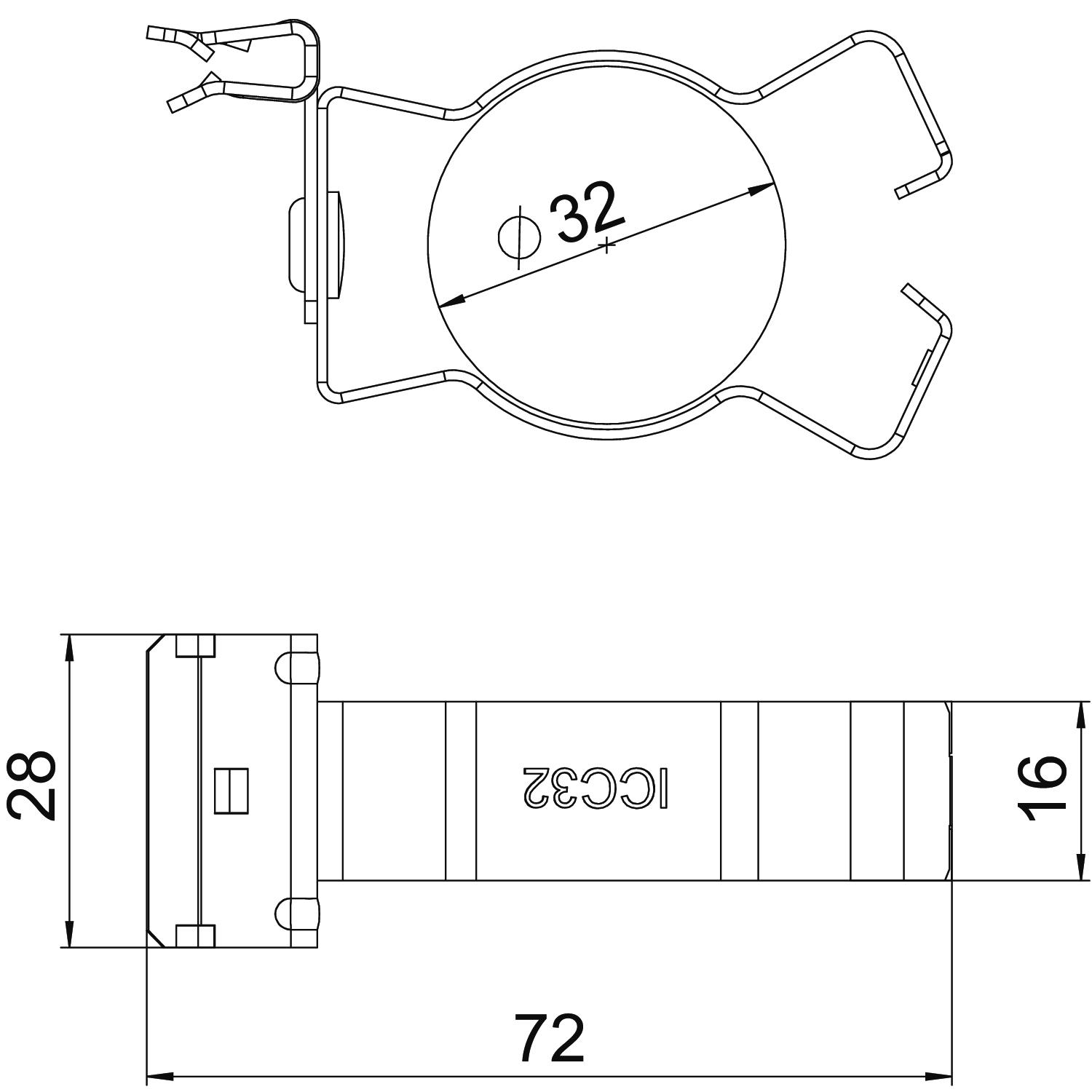

Clip de suspensão, com encaixe de tubo lateral 72 | 28 | 40 | 30 | 32 | | 72 | 1,5 | 4
morepic-1 morepic-2

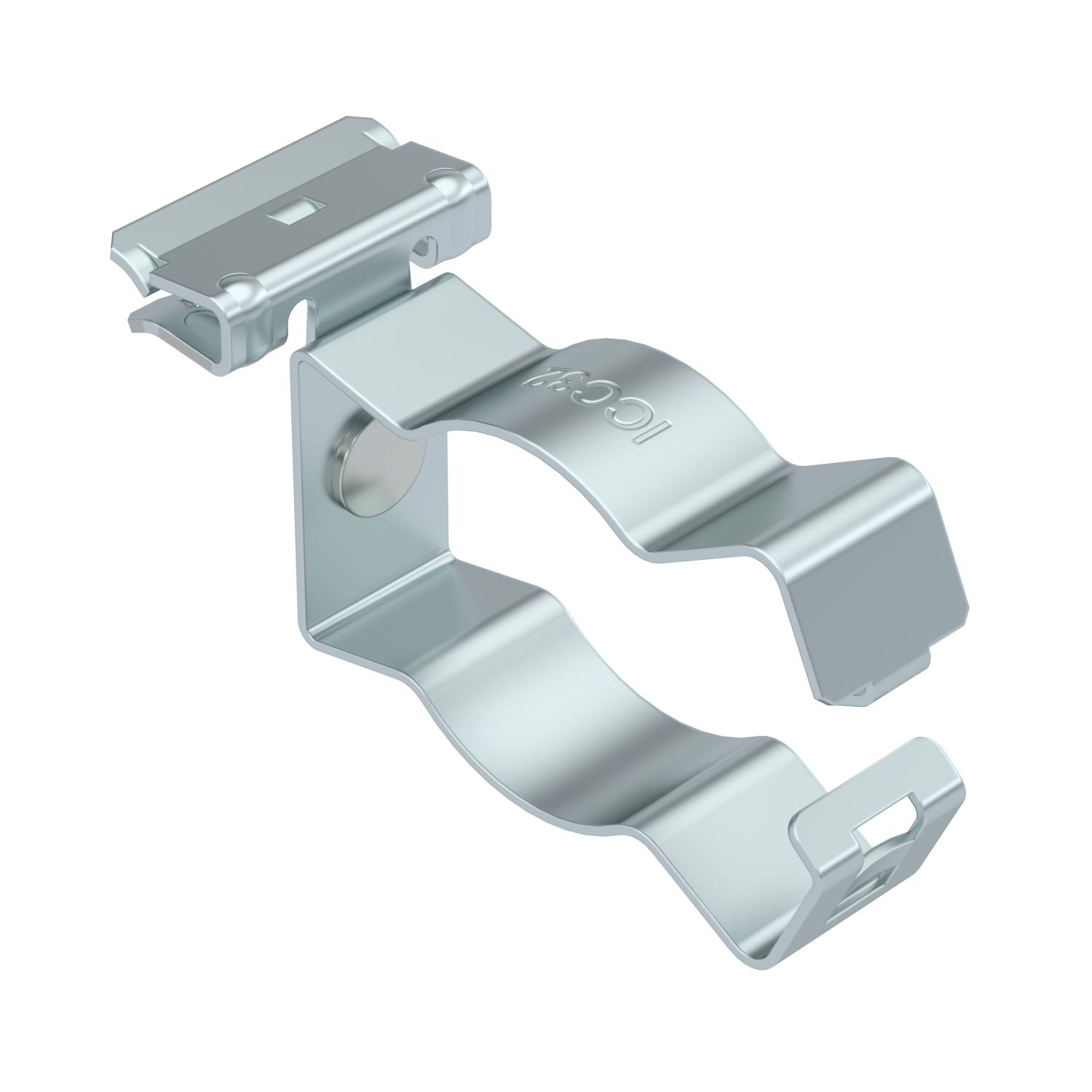

Clip de suspensão, com encaixe de tubo lateral

Ref. 1488345 | EAN 4012197380755

Descrição do produto
Descrição do produto
Clip de suspensão para montar tubos. Encaixe de tubo fechado na lateral. Fixação a vigas de aço por martelagem.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
Dados técnicos

Dimensões

Altura 40 mm
Carga de rutura 0,45 kN
Comprimento 72 mm
Cor zinco
Diâmetro do cabo/tubo máx. 32 mm
Diâmetro do cabo/tubo mín. 30 mm
Dimensão 1,5-4mm
Dimension W 28 mm
Dobradiça não
Dobradiça ajustável não
Espessura do flange F máx. 4 mm
Espessura do flange F mín. 1,5 mm
Largura 28 mm
Material Aço
Medida L 72 mm
Superfície Lamela de zinco
Tipo de fixação apertar
Tipo de ligação do componente Cabo/Tubo
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do cabo/tubo mín. Diâmetro do cabo/tubo máx. Medida L Espessura do flange F mín. Espessura do flange F máx. Ref. Quantidade Qte. minima fornec.
SCHPC 1,5-4 D25 63 mm 28 mm 36 mm 20 mm 25 mm 63 mm 1,5 mm 4 mm 1488343
50 Unidade
SCHPC 1,5-4 D32 72 mm 28 mm 40 mm 30 mm 32 mm 72 mm 1,5 mm 4 mm 1488345
50 Unidade
SCHPC 4-10 D25 71 mm 40 mm 40 mm 20 mm 25 mm 71 mm 4 mm 10 mm 1488349
50 Unidade
SCHPC 4-10 D32 80 mm 40 mm 44 mm 30 mm 32 mm 80 mm 4 mm 10 mm 1488351
50 Unidade
SCHPC 4-10 D40 93 mm 40 mm 47 mm 36 mm 40 mm 93 mm 4 mm 10 mm 1488353
50 Unidade
SCHPC 10-15 D25 72 mm 40 mm 47 mm 20 mm 25 mm 72 mm 10 mm 15 mm 1488363
50 Unidade
SCHPC 10-15 D32 81 mm 40 mm 51 mm 30 mm 32 mm 81 mm 10 mm 15 mm 1488365
50 Unidade
SCHPC 10-15 D40 94 mm 40 mm 54 mm 36 mm 40 mm 94 mm 10 mm 15 mm 1488367
50 Unidade
SCHPC 15-20 D25 72 mm 40 mm 47 mm 20 mm 25 mm 72 mm 15 mm 20 mm 1488373
50 Unidade
SCHPC 15-20 D32 81 mm 40 mm 51 mm 30 mm 32 mm 82 mm 15 mm 20 mm 1488375
50 Unidade
SCHPC 15-20 D40 94 mm 40 mm 54 mm 36 mm 40 mm 92 mm 15 mm 20 mm 1488377
50 Unidade
