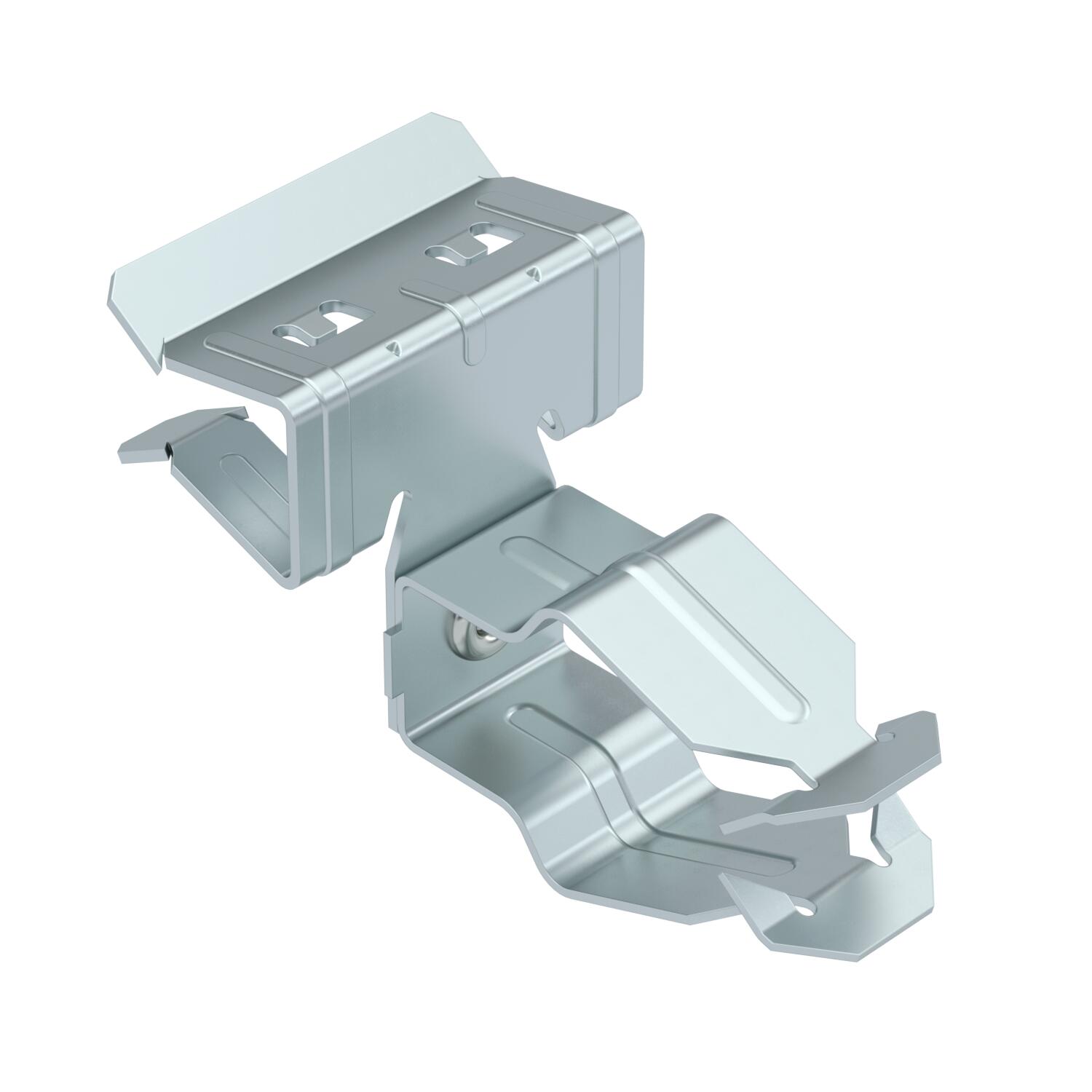

Clip de suspensão, com encaixe de tubo lateral

Ref. 1488435 | EAN 4012197370220

Descrição do produto
Descrição do produto
Clip de suspensão para montar tubos. Encaixe de tubo aberto na lateral. Fixação a vigas de aço por martelagem.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
Dados técnicos

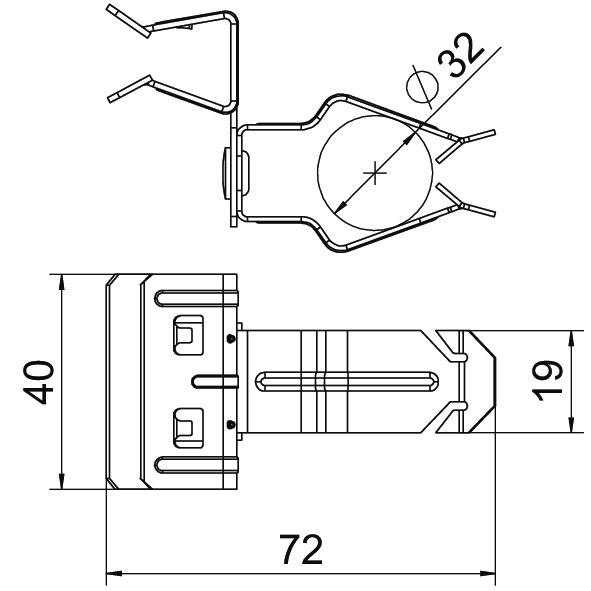

Dimensões

Altura 46 mm
Carga de rutura 0,11 kN
Comprimento 72 mm
Cor zinco
Diâmetro do cabo/tubo máx. 35 mm
Diâmetro do cabo/tubo mín. 30 mm
Dimensão 10-15mm
Dimension W 40 mm
Dobradiça não
Dobradiça ajustável não
Espessura do flange F máx. 15 mm
Espessura do flange F mín. 10 mm
Largura 40 mm
Material Aço
Medida L 72 mm
Superfície Lamela de zinco
Tipo de fixação apertar
Tipo de ligação do componente Cabo/Tubo
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do cabo/tubo mín. Diâmetro do cabo/tubo máx. Medida L Espessura do flange F mín. Espessura do flange F máx. Ref. Quantidade Qte. minima fornec.
SCHPO 1,5-4 D20 53 mm 28 mm 31 mm 18 mm 22 mm 53 mm 1,5 mm 4 mm 1488411
50 Unidade
SCHPO 1,5-4 D25 59 mm 28 mm 32 mm 22 mm 30 mm 59 mm 1,5 mm 4 mm 1488413
50 Unidade
SCHPO 1,5-4 D32 63 mm 28 mm 35 mm 30 mm 35 mm 63 mm 1,5 mm 4 mm 1488415
50 Unidade
SCHPO 4-10 D20 62 mm 40 mm 35 mm 18 mm 22 mm 62 mm 4 mm 10 mm 1488421
50 Unidade
SCHPO 4-10 D25 67 mm 40 mm 38 mm 22 mm 30 mm 67 mm 4 mm 10 mm 1488423
50 Unidade
SCHPO 4-10 D32 72 mm 40 mm 40 mm 30 mm 35 mm 72 mm 4 mm 10 mm 1488425
50 Unidade
SCHPO 10-15 D20 63 mm 40 mm 42 mm 18 mm 22 mm 63 mm 10 mm 15 mm 1488431
50 Unidade
SCHPO 10-15 D25 68 mm 40 mm 44 mm 22 mm 30 mm 68 mm 10 mm 15 mm 1488433
50 Unidade
SCHPO 10-15 D32 72 mm 40 mm 46 mm 30 mm 35 mm 72 mm 10 mm 15 mm 1488435
50 Unidade
SCHPO 15-20 D20 63 mm 40 mm 42 mm 18 mm 22 mm 63 mm 15 mm 20 mm 1488441
50 Unidade
SCHPO 15-20 D25 68 mm 40 mm 44 mm 22 mm 30 mm 68 mm 15 mm 20 mm 1488443
50 Unidade
SCHPO 15-20 D32 72 mm 40 mm 46 mm 30 mm 35 mm 72 mm 15 mm 20 mm 1488445
50 Unidade
