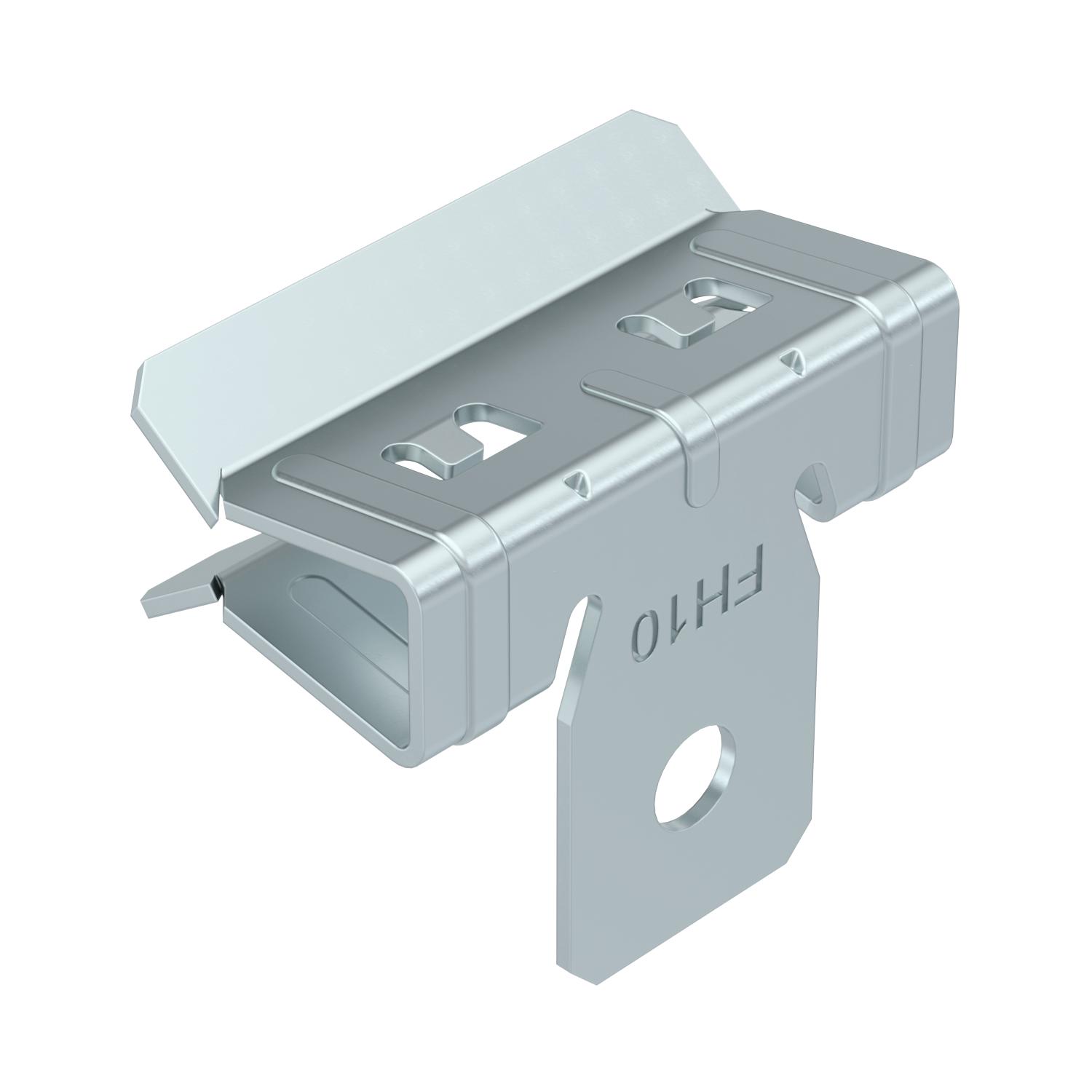

Clip de suspensão, com furo de fixação

Ref. 1488263 | EAN 4012197368746

Ref. / Tipo

Comprimento

Largura

Altura

Medida L

Espessura do flange F mín.

Espessura do flange F máx.

Descrição do produto

Descrição do produto

Clip de suspensão com perfuração para soluções de montagem personalizadas, por exemplo, para segurar ganchos em S ou correntes. Fixação a vigas de aço por martelagem.

Dados técnicos

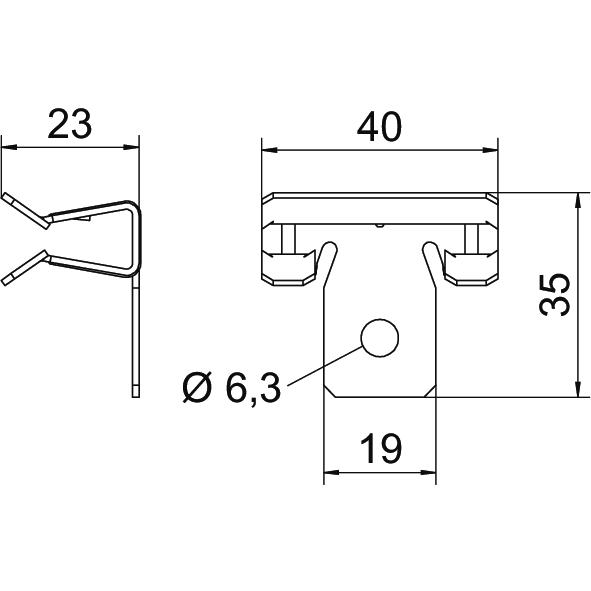

Dimensões

Altura	23 mm
Carga de rutura	0,95 kN
Comprimento	35 mm
Cor	zinco
Dimensão	4-10mm
Dimension W	40 mm
Dobradiça	não
Dobradiça ajustável	não
Espessura do flange F máx.	10 mm

Espessura do flange F mín.	4 mm
Furo de fixação	6,5 mm
Largura	40 mm
Material	Aço
Medida L	35 mm
Superfície	Lamela de zinco
Tipo de fixação	apertar
Tipo de ligação do componente	Furo

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Medida L	Espessura do flange F mín.	Espessura do flange F máx.	Ref.	Quantidade	Qte. minima fornec.
SCVH 1,5-4	27 mm	28 mm	15 mm	27 mm	1,5 mm	4 mm	1488261	Unidade	100 Unidade
SCVH 4-10	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488263	Unidade	100 Unidade
SCVH 10-15	41 mm	40 mm	24 mm	41 mm	10 mm	15 mm	1488265	Unidade	100 Unidade
SCVH 15-20	41 mm	40 mm	24 mm	41 mm	15 mm	20 mm	1488267	Unidade	100 Unidade
