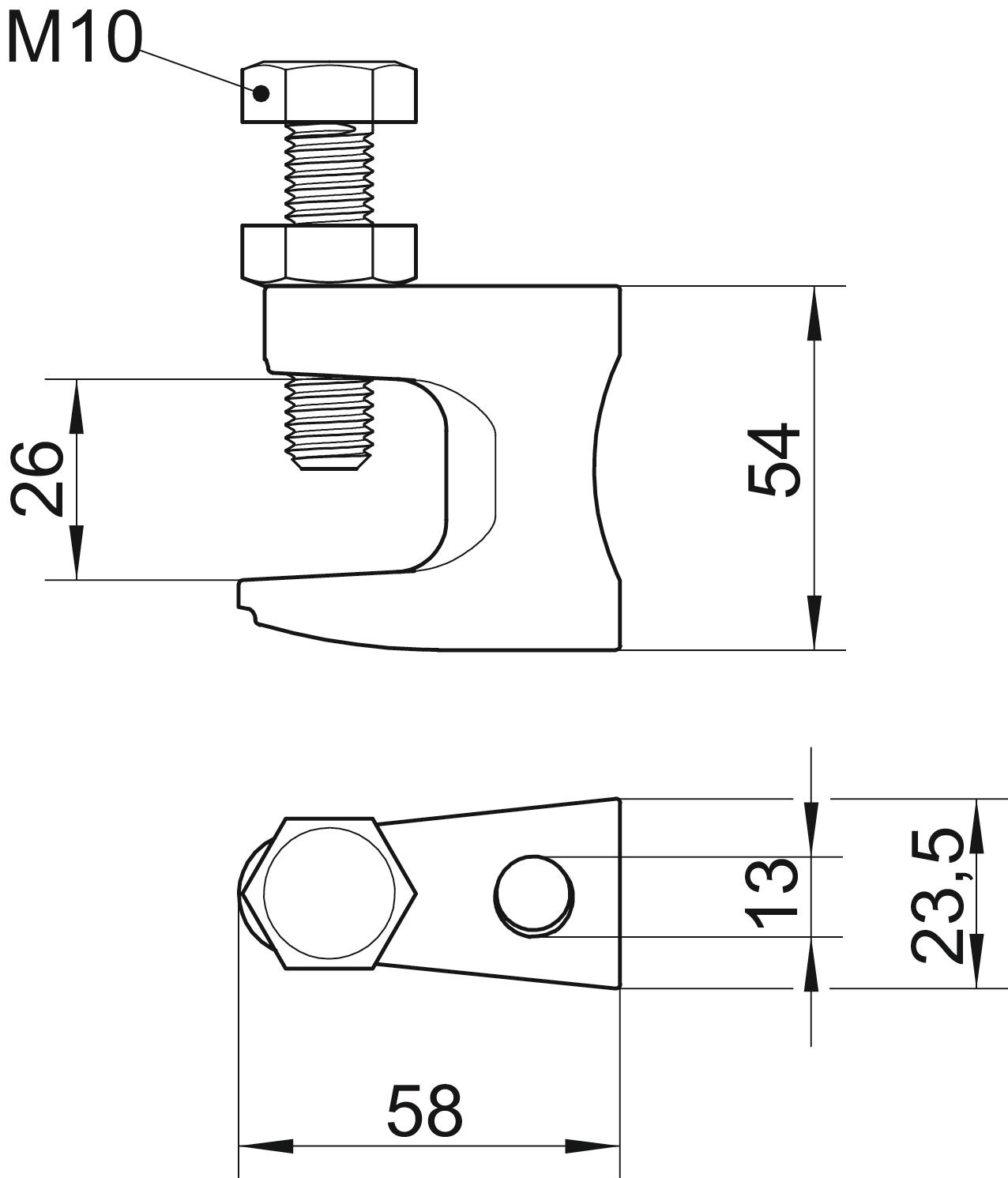

Clip de suspensão, com furo de fixação 58 | 23,5 | 54 | | | | 26 | 13 | 3,5 | M10
morepic-1 morepic-2 morepic-3 video-1

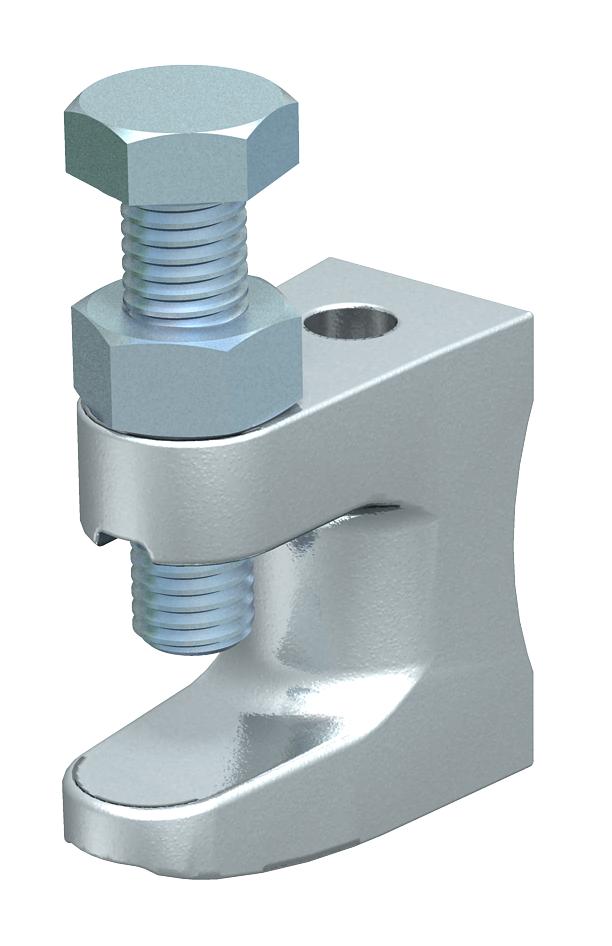

Clip de suspensão, com furo de fixação

Ref. 1488031 | EAN 4012195150978

Descrição do produto
Descrição do produto
Com orifício de passagem.

Binário de aperto max.: 21 Nm
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
Dados técnicos

Dimensões

Altura 54 mm
Carga de rutura 3,5 kN
Comprimento 58 mm
Dimensão 0-26mm
Dobradiça não
Dobradiça ajustável não
Espessura do flange F máx. 26 mm
Furo de fixação 13 mm
Largura 23,5 mm
Material Ferro maleável
Máx. Binário de aperto 21 Nm
Medida B 23,5 mm
Medida D 13 mm
Medida F 26 mm
Medida G (mm) M10
Medida H 54 mm
Medida L 58 mm
Rosca M10
Rosca métrica 10
Tipo de fixação aparafusar
Tipo de ligação do componente Furo
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Espessura do flange F máx. Furo de fixação Carga de rutura Rosca Ref. Quantidade Qte. minima fornec.
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Unidade
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Unidade
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Unidade
