Clip de suspensão, com perno roscado inferior

Ref. 1488295 | EAN 4012197389437

Ref. / Tipo

Comprimento

Largura	45 mm

Altura	36 mm

Medida L

Espessura do flange F mín.

Espessura do flange F máx.

Descrição do produto

Descrição do produto

Clip de suspensão com perno roscado M6 inferior para soluções de montagem personalizadas. Fixação a vigas de aço por martelagem.

Dados técnicos

Dimensões

Altura	36 mm
Carga de rutura	0,45 kN
Comprimento	40 mm
Cor	zinco
Dimensão	14-20mm
Dobradiça	não
Dobradiça ajustável	não
Espessura do flange F máx.	20 mm
Espessura do flange F mín.	14 mm

Largura	45 mm
Material	Aço
Medida L	40 mm
Rosca	M6 x 9 mm
Rosca métrica	6
Superfície	Lamela de zinco
Tipo de fixação	apertar
Tipo de ligação do componente	Rosca

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Medida L	Espessura do flange F mín.	Espessura do flange F máx.	Ref.	Quantidade	Qte. minima fornec.
SCUTB 3-7 M6	33 mm	45 mm	36 mm	33 mm	3 mm	7 mm	1488291	Unidade	100 Unidade
SCUTB 7-13 M6	36 mm	45 mm	36 mm	36 mm	7 mm	13 mm	1488293	Unidade	100 Unidade
SCUTB 14-20 M6	40 mm	45 mm	36 mm	40 mm	14 mm	20 mm	1488295	Unidade	100 Unidade

Downloads

Ficha técnica SCUTB 14-20 M6 / 1488295 , 0.17MB , pdf

Catálogo Cable support systems , 54.52MB , pdf

Declaração de conformidade UE SCUTB 14-20 M6 / 1488295 , 0.13MB , pdf

Declaração de Conformidade do Reino Unido SCUTB 14-20 M6 / 1488295 , 0.09MB , pdf

Download

REACH Declaração de conformidade SCUTB 14-20 M6 / 1488295 , 0.12MB , pdf

Download

RoHS Declaração de conformidade SCUTB 14-20 M6 / 1488295 , 0.13MB , pdf

Download

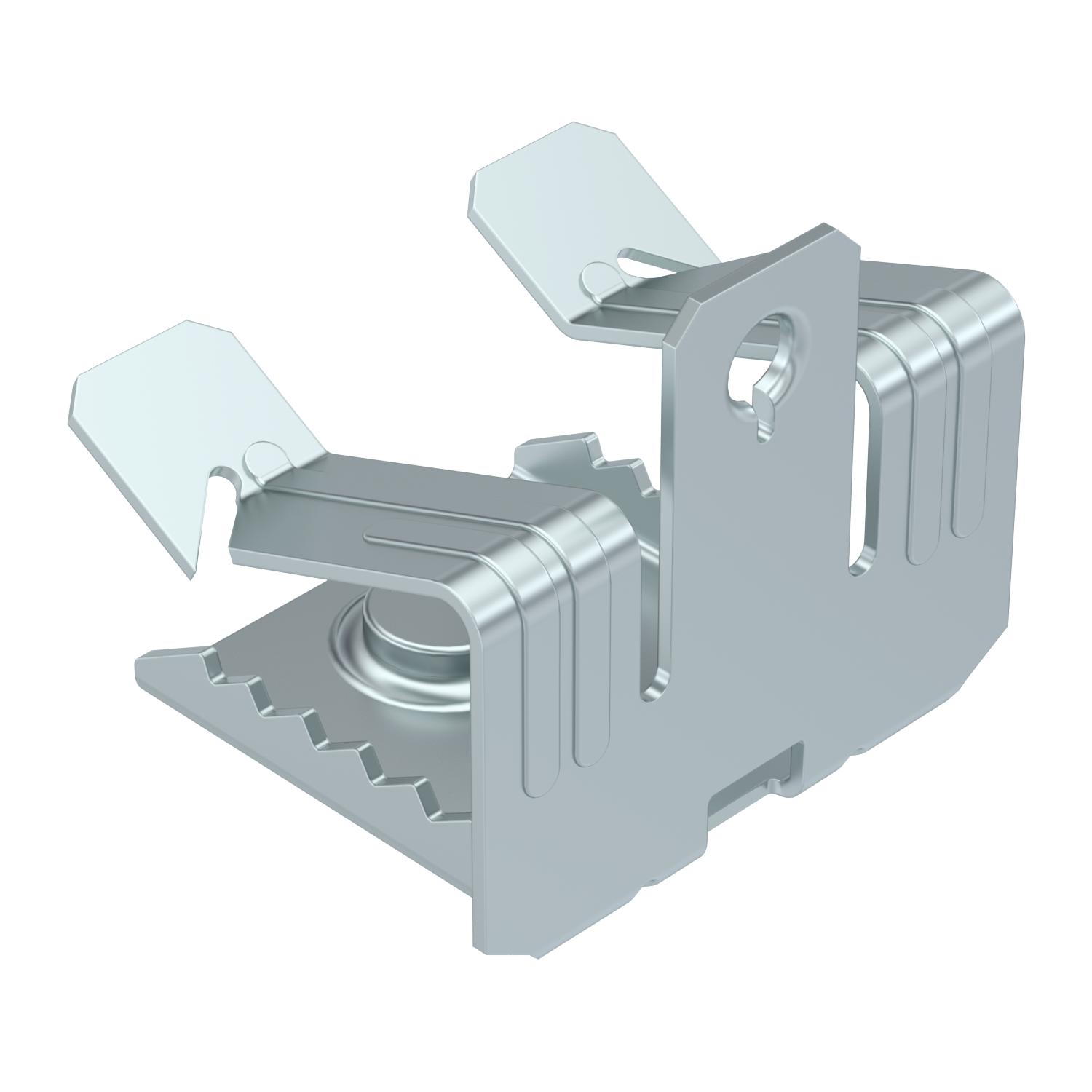

Gráfico do produto SCUTB 14-20 M6 / 1488295, 58.57 kB, jpg

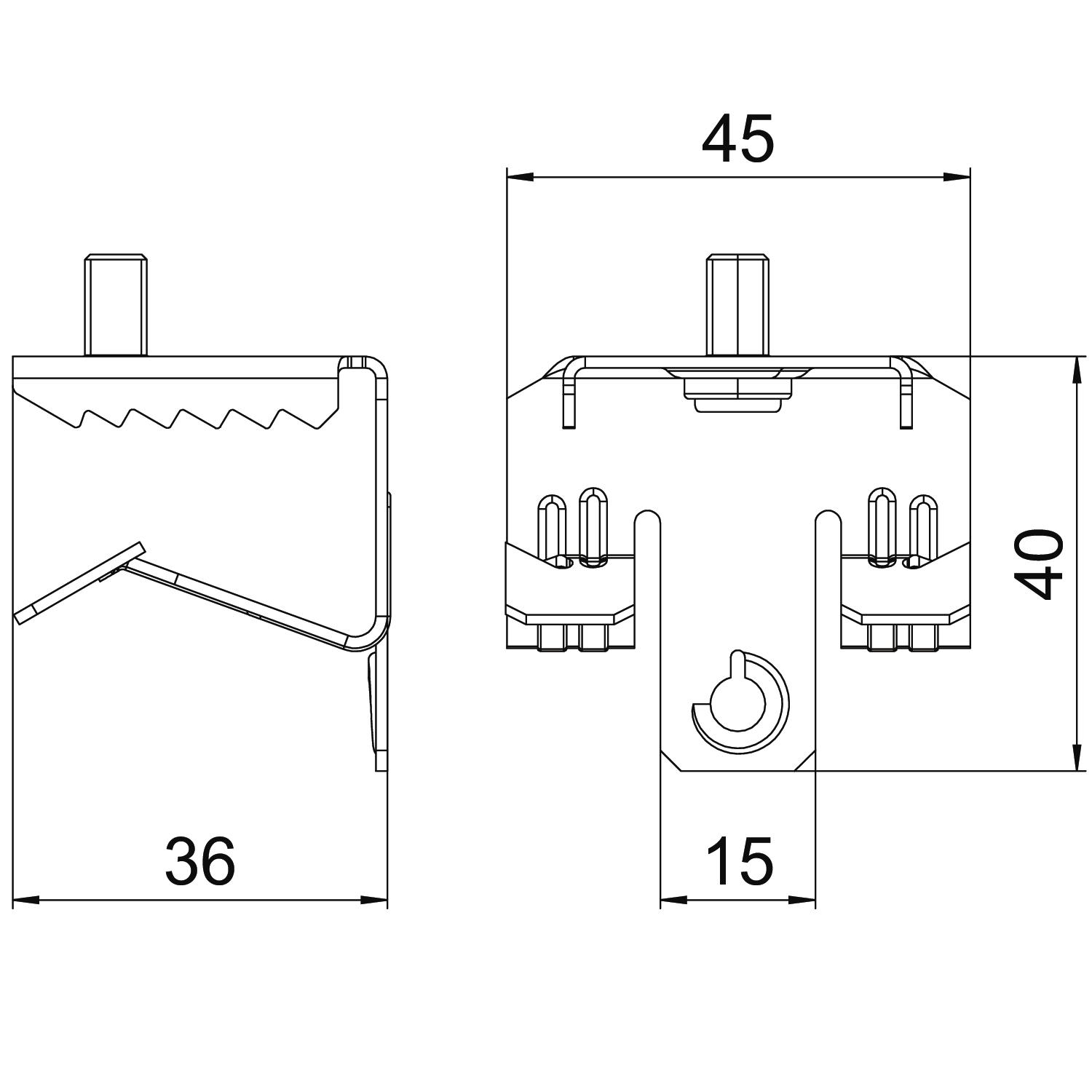

Desenho cotado SCUTB 14-20 M6 / 1488295, 78.93 kB, jpg
