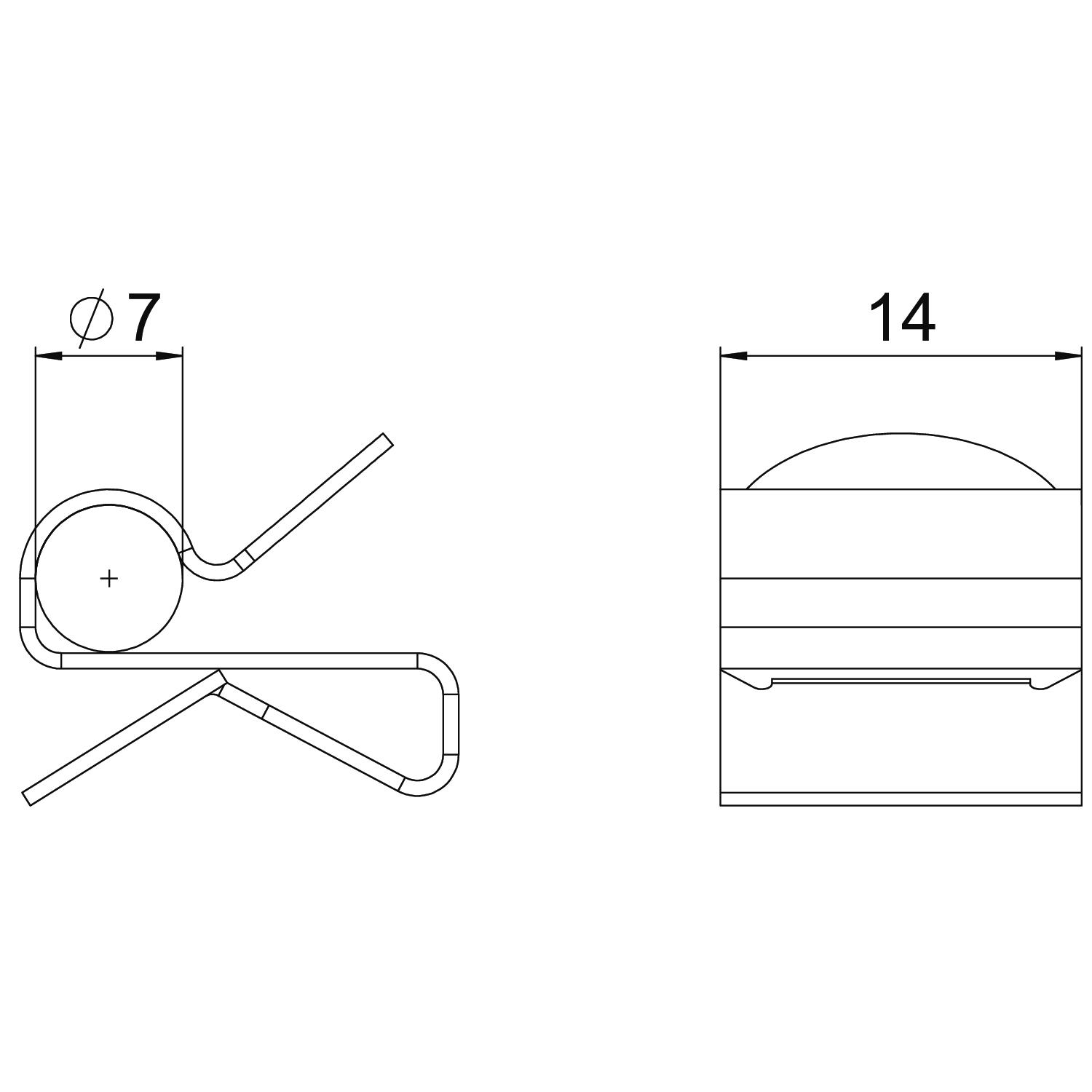

Clip de suspensão para cabo 17 | 14 | 15 | 6 | 7 | | | 1 | 4

Clip de suspensão para cabo

Ref. 1488453 | EAN 4012197382810

Ref. / Tipo

Comprimento

Largura	14 mm

Altura

Diâmetro do cabo/tubo mín.

Diâmetro do cabo/tubo máx.

Espessura do flange F mín.

Espessura do flange F máx.

Descrição do produto

Descrição do produto

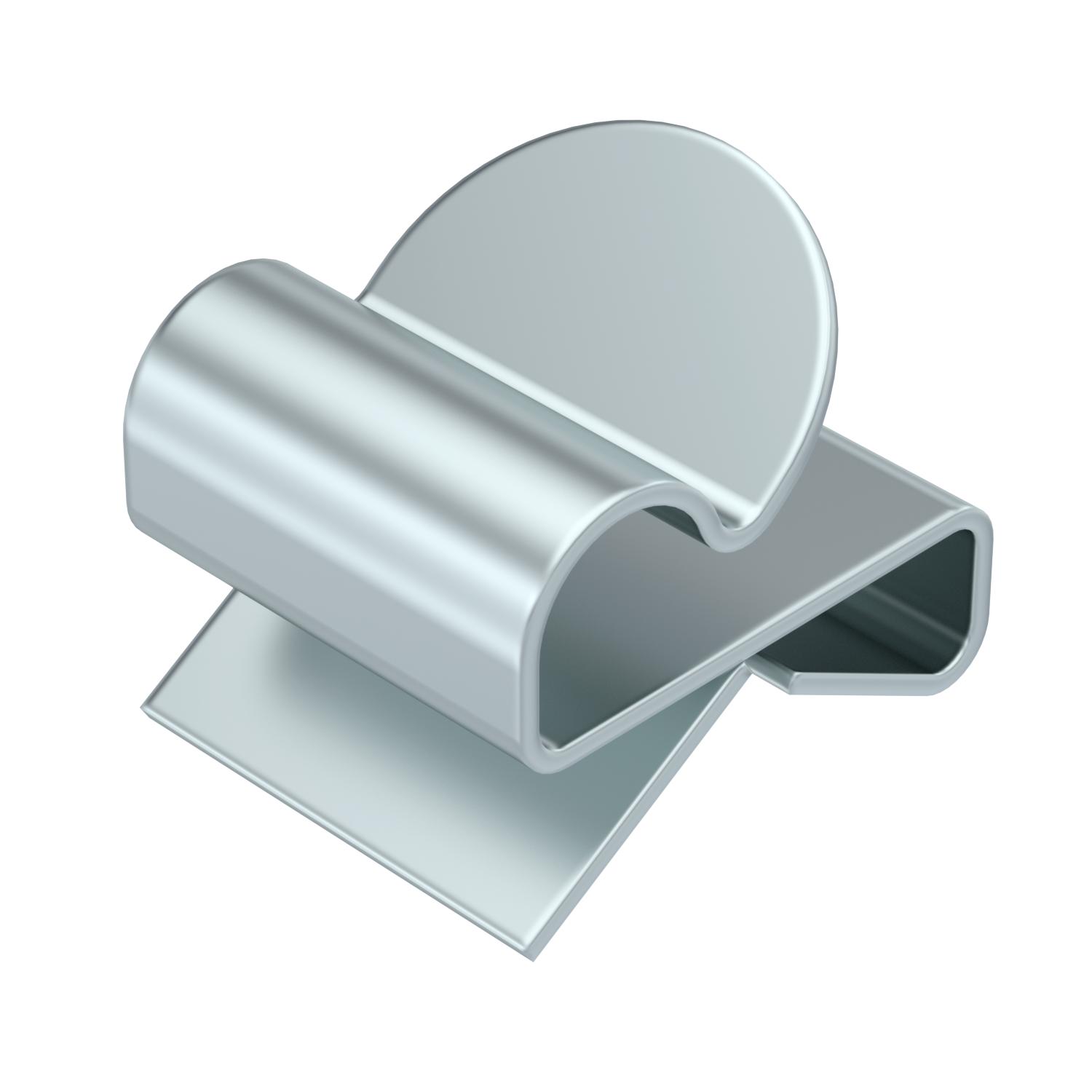

Clip de suspensão para montar cabos. Encaixe de cabo aberto na lateral. Fixação a vigas de aço por martelagem.

Dados técnicos

Dados técnicos

Cor	zinco
Diâmetro do cabo/tubo máx.	7 mm
Diâmetro do cabo/tubo mín.	6 mm
Dimensão	1-4mm
Dobradiça	não
Dobradiça ajustável	não

Espessura do flange F máx.	4 mm
Espessura do flange F mín.	1 mm
Material	Aço
Superfície	Lamela de zinco
Tipo de fixação	apertar
Tipo de ligação do componente	Cabo/Tubo

Dimensões

Altura	15 mm
Comprimento	17 mm

Largura	14 mm
Medida W	14 mm

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do cabo/tubo mín.	Diâmetro do cabo/tubo máx.	Espessura do flange F mín.	Espessura do flange F máx.	Ref.	Quantidade	Qte. minima fornec.
SCC 1-4 D5,5	15 mm	14 mm	14 mm	4 mm	5 mm	1 mm	4 mm	1488451	Unidade	100 Unidade
SCC 1-4 D7	17 mm	14 mm	15 mm	6 mm	7 mm	1 mm	4 mm	1488453	Unidade	100 Unidade
SCC 1-4 D9	17 mm	14 mm	16 mm	8 mm	9 mm	1 mm	4 mm	1488455	Unidade	100 Unidade
SCC 1-4 D11	19 mm	14 mm	17 mm	10 mm	11 mm	1 mm	4 mm	1488457	Unidade	100 Unidade
SCC 1-4 D14	23 mm	14 mm	21 mm	12 mm	14 mm	1 mm	4 mm	1488461	Unidade	100 Unidade
SCC 1-4 D18	25 mm	14 mm	22 mm	15 mm	18 mm	1 mm	4 mm	1488465	Unidade	100 Unidade
SCC 1-4 D24	27 mm	14 mm	25 mm	19 mm	24 mm	1 mm	4 mm	1488469	Unidade	100 Unidade
SCC 1-4 D30	33 mm	14 mm	33 mm	25 mm	30 mm	1 mm	4 mm	1488473	Unidade	100 Unidade
SCC 4-7,5 D5,5	14 mm	14 mm	16 mm	4 mm	5 mm	4 mm	7,5 mm	1488481	Unidade	100 Unidade
SCC 4-7,5 D7	18 mm	14 mm	18 mm	6 mm	7 mm	4 mm	7,5 mm	1488483	Unidade	100 Unidade
SCC 4-7,5 D9	17 mm	14 mm	20 mm	8 mm	9 mm	4 mm	7,5 mm	1488485	Unidade	100 Unidade
SCC 4-7,5 D11	19 mm	14 mm	21 mm	10 mm	11 mm	4 mm	7,5 mm	1488487	Unidade	100 Unidade
SCC 4-7,5 D14	21 mm	14 mm	22 mm	12 mm	14 mm	4 mm	7,5 mm	1488491	Unidade	100 Unidade
SCC 4-7,5 D18	24 mm	14 mm	27 mm	15 mm	18 mm	4 mm	7,5 mm	1488495	Unidade	100 Unidade
SCC 4-7,5 D24	28 mm	14 mm	29 mm	19 mm	24 mm	4 mm	7,5 mm	1488501	Unidade	100 Unidade
SCC 4-7,5 D30	33 mm	14 mm	33 mm	25 mm	30 mm	4 mm	7,5 mm	1488505	Unidade	100 Unidade
SCC 7,5-12 D5,5	18 mm	14 mm	21 mm	4 mm	5 mm	7,5 mm	12 mm	1488510	Unidade	100 Unidade
SCC 7,5-12 D7	19 mm	14 mm	18 mm	6 mm	7 mm	7,5 mm	12 mm	1488511	Unidade	100 Unidade
SCC 7,5-12 D9	18 mm	14 mm	23 mm	8 mm	9 mm	7,5 mm	12 mm	1488513	Unidade	100 Unidade
SCC 7,5-12 D11	19 mm	14 mm	24 mm	10 mm	11 mm	7,5 mm	12 mm	1488515	Unidade	100 Unidade
SCC 7,5-12 D14	21 mm	14 mm	25 mm	12 mm	14 mm	7,5 mm	12 mm	1488519	Unidade	100 Unidade
SCC 7,5-12 D18	24 mm	14 mm	28 mm	15 mm	18 mm	7,5 mm	12 mm	1488523	Unidade	100 Unidade
SCC 7,5-12 D24	28 mm	14 mm	32 mm	19 mm	24 mm	7,5 mm	12 mm	1488527	Unidade	100 Unidade
SCC 7,5-12 D30	34 mm	14 mm	37 mm	25 mm	30 mm	7,5 mm	12 mm	1488531	Unidade	100 Unidade
