Conjunto de parafusos para montagem de módulos fotovoltaicos, telhado trapezoidal/ondulado
Ref. 5901828 | EAN 4012197459826
- Descrição do produto
-

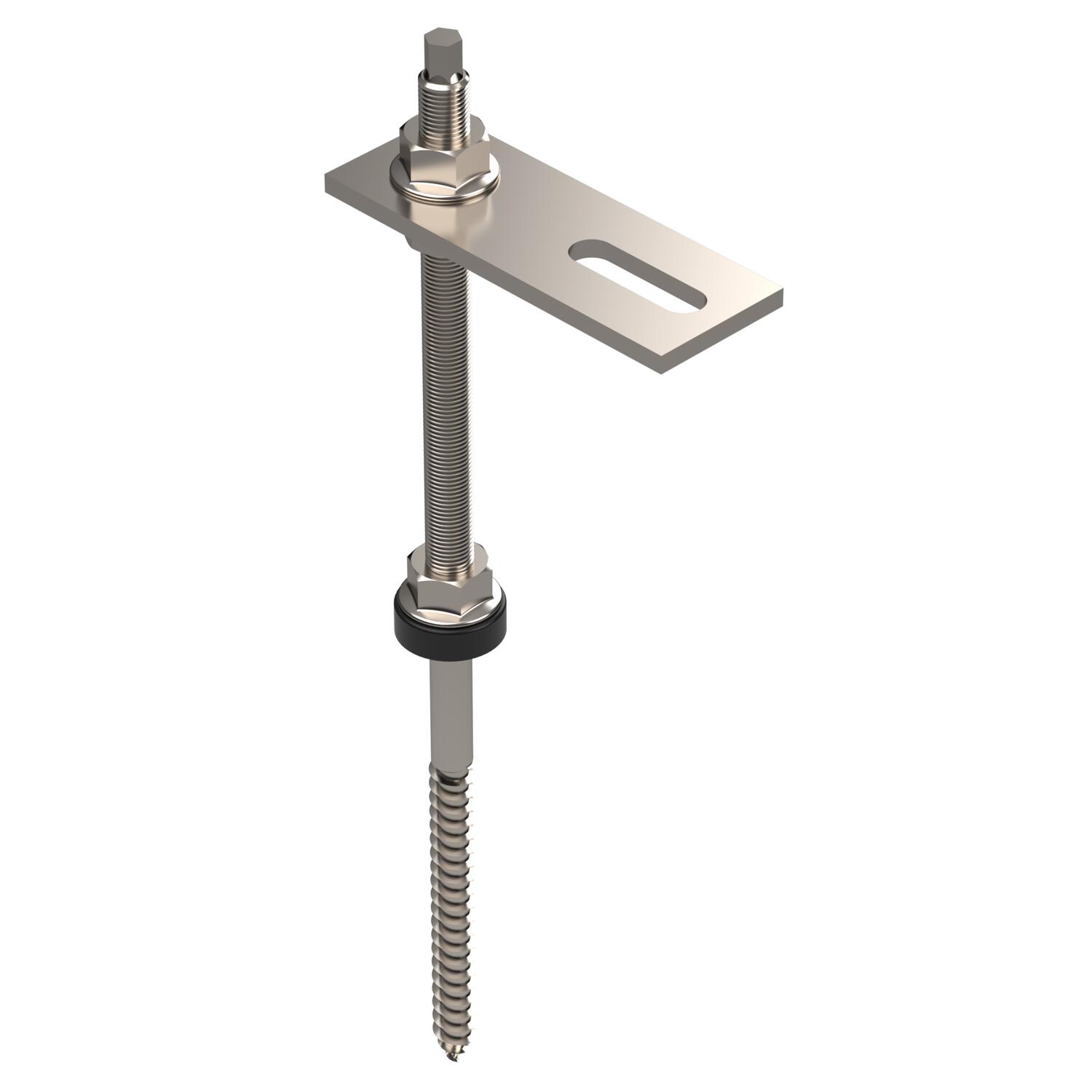

Descrição do produtoConjunto de parafusos para montagem de módulos fotovoltaicos em telhados inclinados em combinação com perfil de suporte TP 45. Adequado para fixação na subestrutura de madeira de telhados ondulados de plástico, chapa ou fibrocimento. Conjunto composto por parafusos com junta em EPDM pré-montada, placa adaptadora para perfil de suporte e porcas adicionais para compensação de altura opcional. Fixação do perfil de estrutura com parafuso com porca do tipo SKS HM (deve ser encomendado separadamente).
-
- Dados técnicos
-
Dimensões
Comprimento 300 mm Cor aço inoxidável Diâmetro 12 mm Diâmetro da haste 12 mm Dimensão 300x40x30 Duas posições sim Endurecido sim Formato da cabeça sextavado (hexagonal) Material Aço inoxidável, livre de ferrugem 1.4301 Máx. Espessura da estrutura do telhado 140 mm Medida G 64 mm Medida L1 180 mm Parafusos Sextavado exterior Parafusos sextavado (hexagonal) Pegada de CO2 (GWP) do berço ao portão 0,0049 kg CO2e / 1 Peça Rosca métrica 12 Tipo de rosca métrico - Todos os tipos
- Downloads
-
Ficha técnica STSS 12x300 A2 / 5901828 , 0.16MB , pdfInstruções de montagem PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
