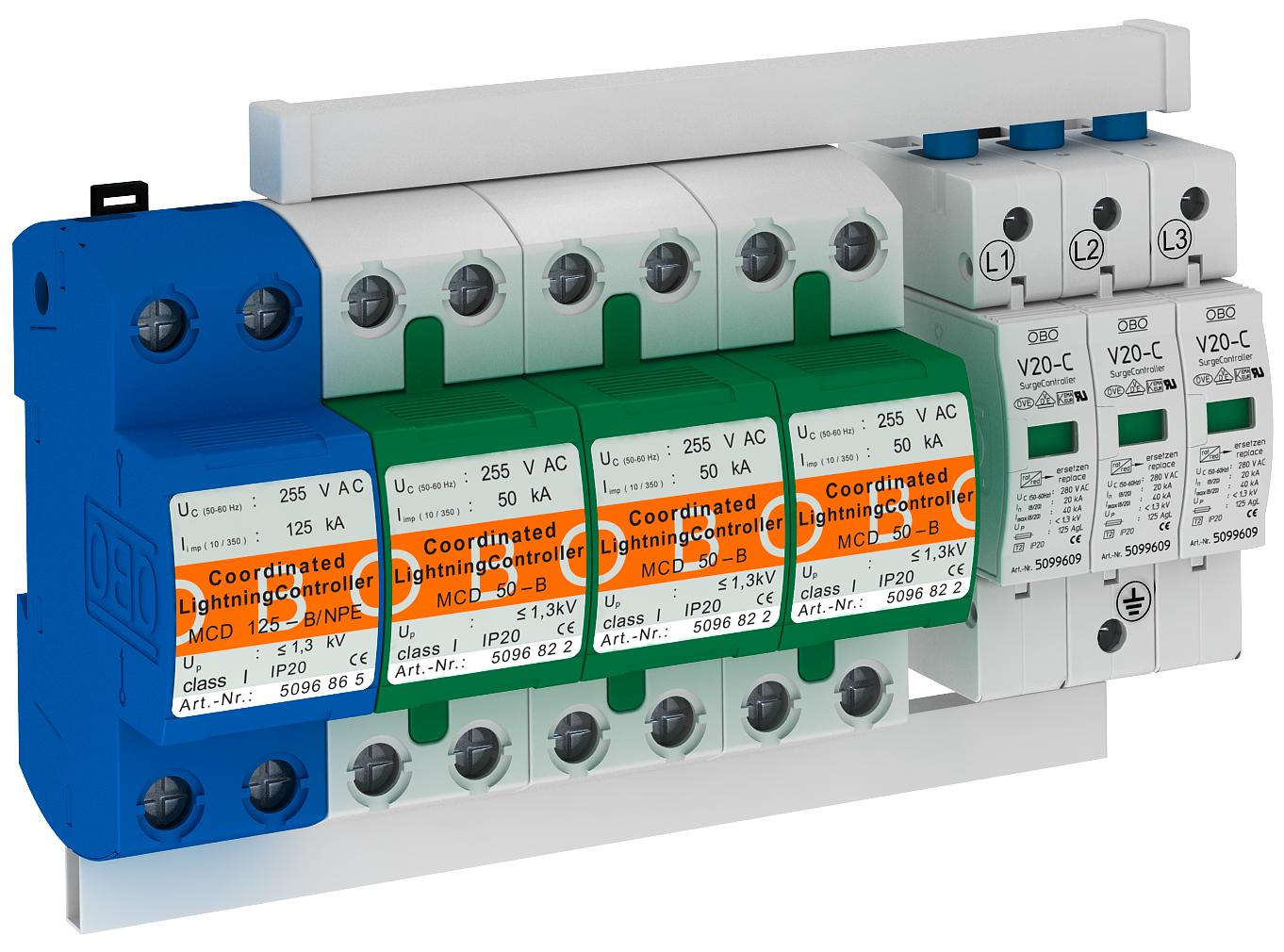

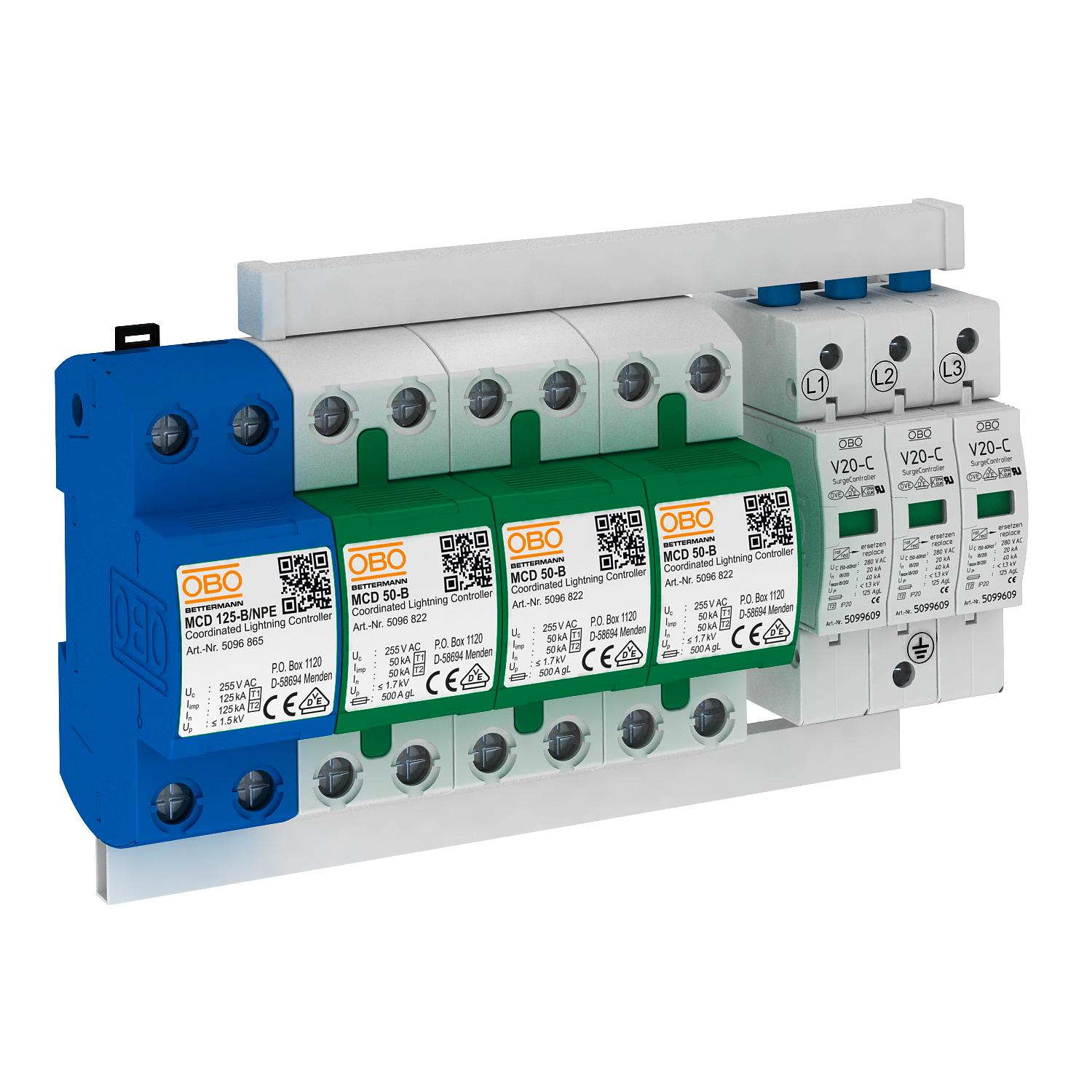

Conjunto de proteção MCD + V20, 3 polos + NPE
Ref. 5089761 | EAN 4012195405542
- Descrição do produto
-
Descrição do produto
Conjunto de proteção, combinação de descarregadores de corrente de raio e de sobretensões tipo 1+2
• para a ligação equipotencial de proteção contra descargas atmosféricas conforme a IEC 62305 (VDE 0185-305)
• capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 125 kA (10/350) N-PE
• descarregador, enfichável, incluindo pentes de ligação e bornes identificados
• descarregador encapsulado, sem emissão de faíscas, para aplicação em quadros de distribuição
Aplicação: sistemas de telecomunicações móveis e instalações industriais com exigências especiais.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 25 kA Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede outros Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 100 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA LPZ 0→2 Potência de dissipação máxima (8/20 μs) 100 kA Resistência a curto-circuito 25 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Calha DIN de 35 mm Versão 3 polos com NPE; 255 V Versão do polo 3+N/PE Opções de ligação
Potência de dissipação (8/20 µs) [total] 100 kA Proteção máxima da rede elétrica contra sobretensões 125 Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 25 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² - Todos os tipos
