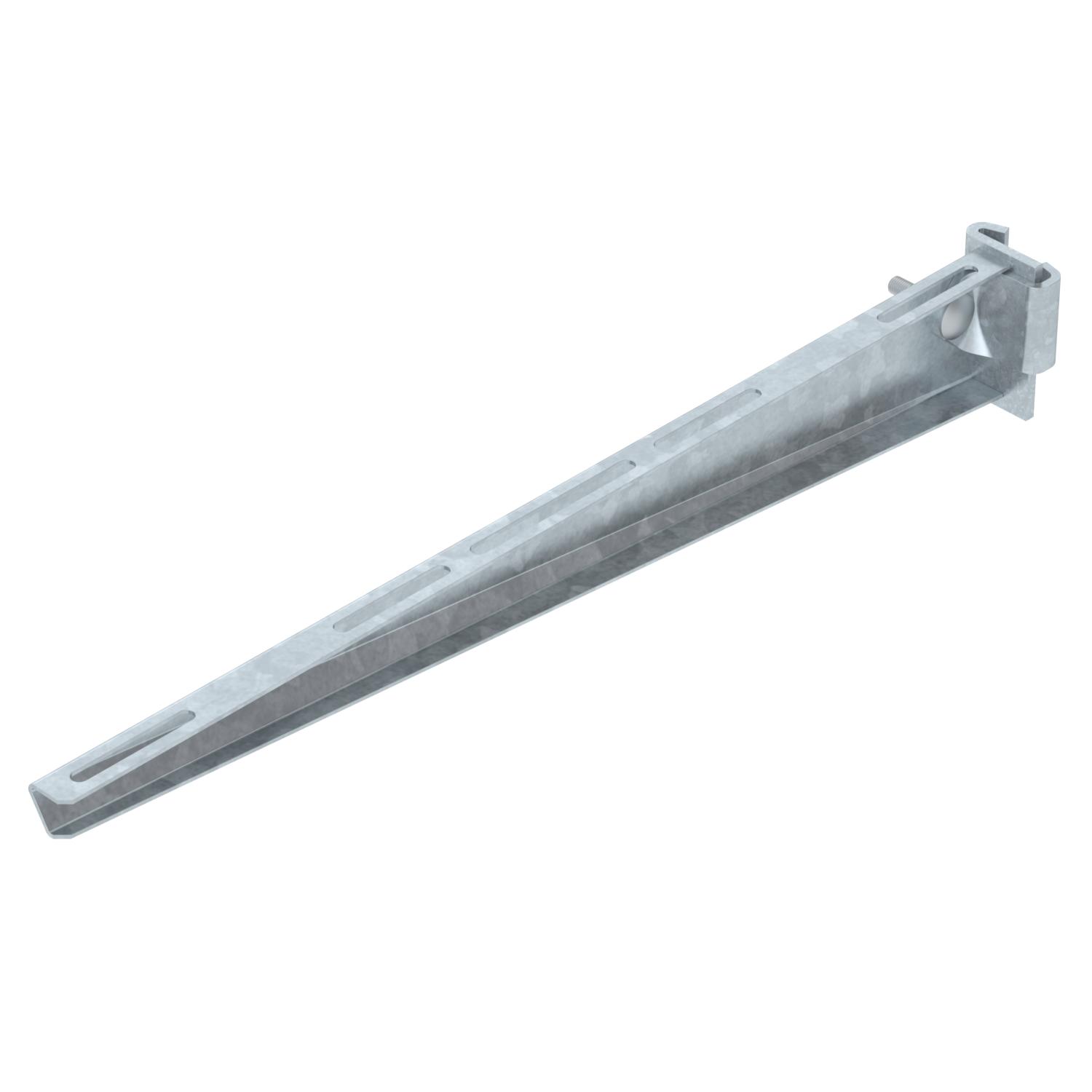

Consola de garra AS 15
Ref. 6421466 | EAN 4012196208036
- Descrição do produto
-
Descrição do produtoConsola, versão para pequenas cargas, para a fixação gradual no perfil IS 8.
A consola mural pode ser fixada dos dois lados no perfil I.
O esquadro necessário (ref. 6419015), incluindo parafuso e porca, pode ser encomendado para as larguras de consolas de 110 - 160 mm individualmente.
-
- Dados técnicos
-
Dados técnicos

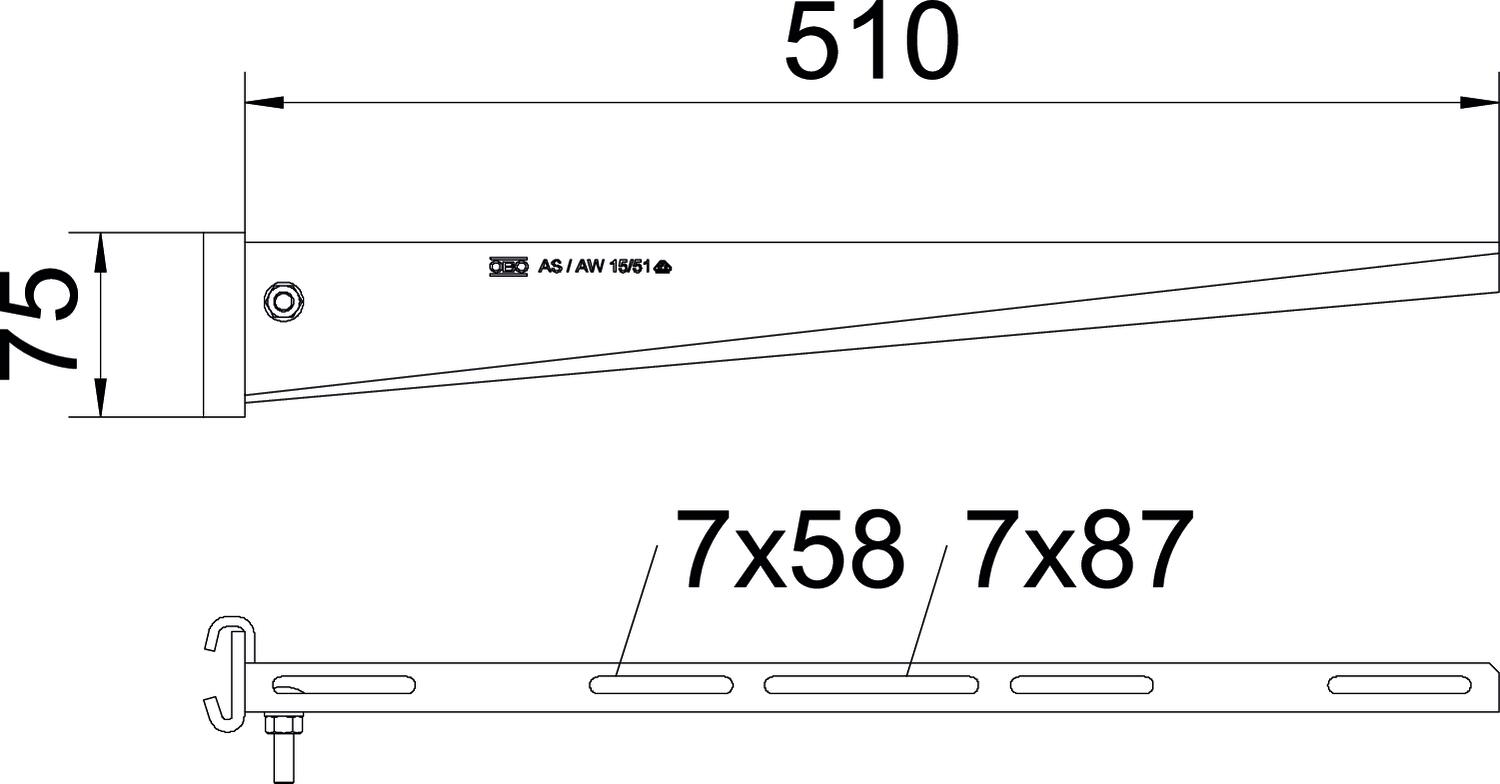

Aço inoxidável, decapado não Altura 75 mm Artigo EPD sim Comprimento 41 mm Cor zinco Dimensão B510mm F em kN 1,5 kN Funktionsgaranti não Largura 510 mm Material Aço Medida A 41 mm Medida B 510 mm Medida H 75 mm Pegada de CO2 (GWP) do berço ao portão 2,0704 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola mural Dados técnicos
Diagrama de cargas da consola de garra AS 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
