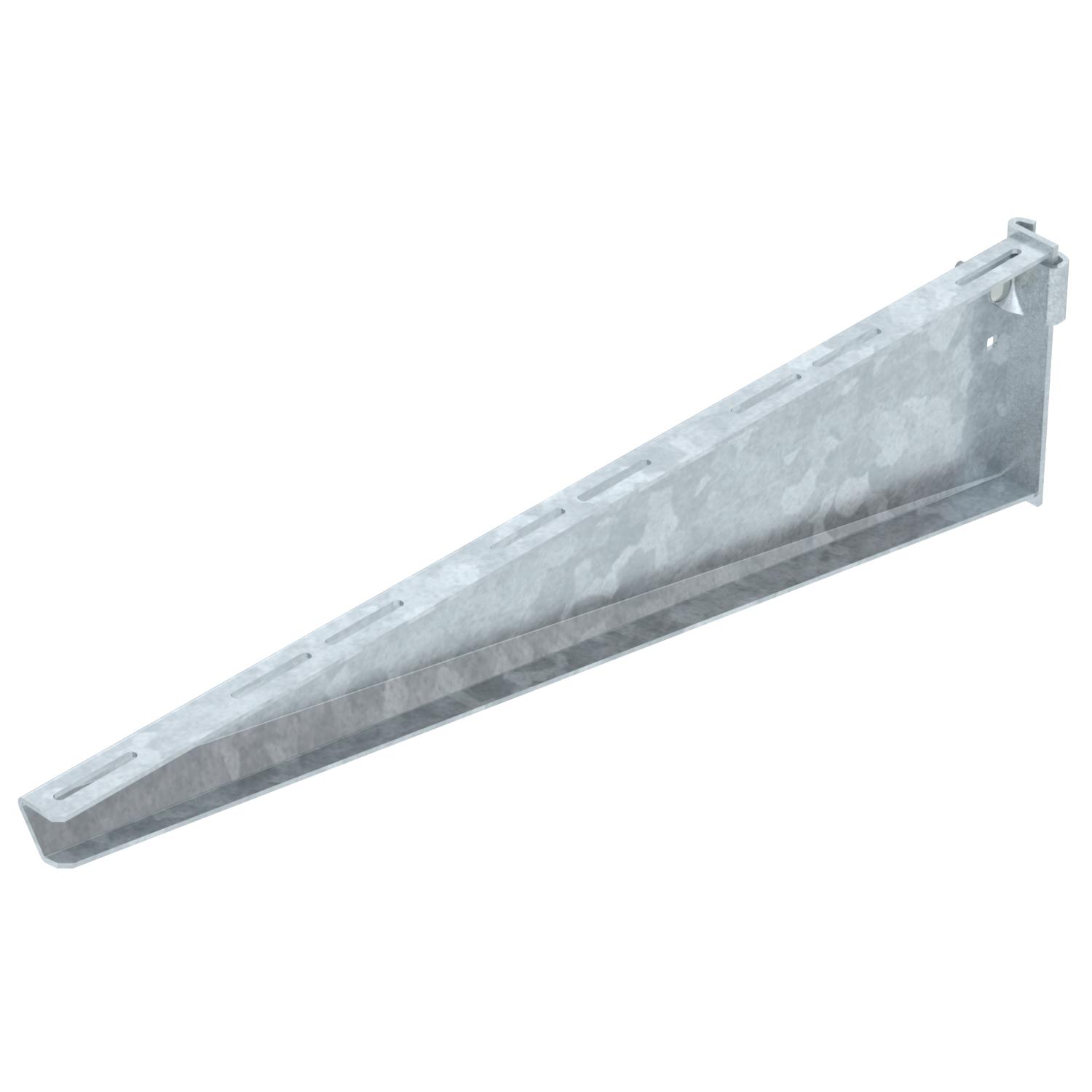

Consola de garra AS 55
Ref. 6419328 | EAN 4012195873198
- Descrição do produto
-
Descrição do produtoConsola, versão para grandes cargas, para a fixação gradual no perfil IS 8.
A consola mural pode ser fixada dos dois lados no perfil I.
A patilha de aperto, incluindo o parafuso, anilha e porca, pode ser encomendada em separado com a ref. 6419007.
-
- Dados técnicos
-
Dados técnicos

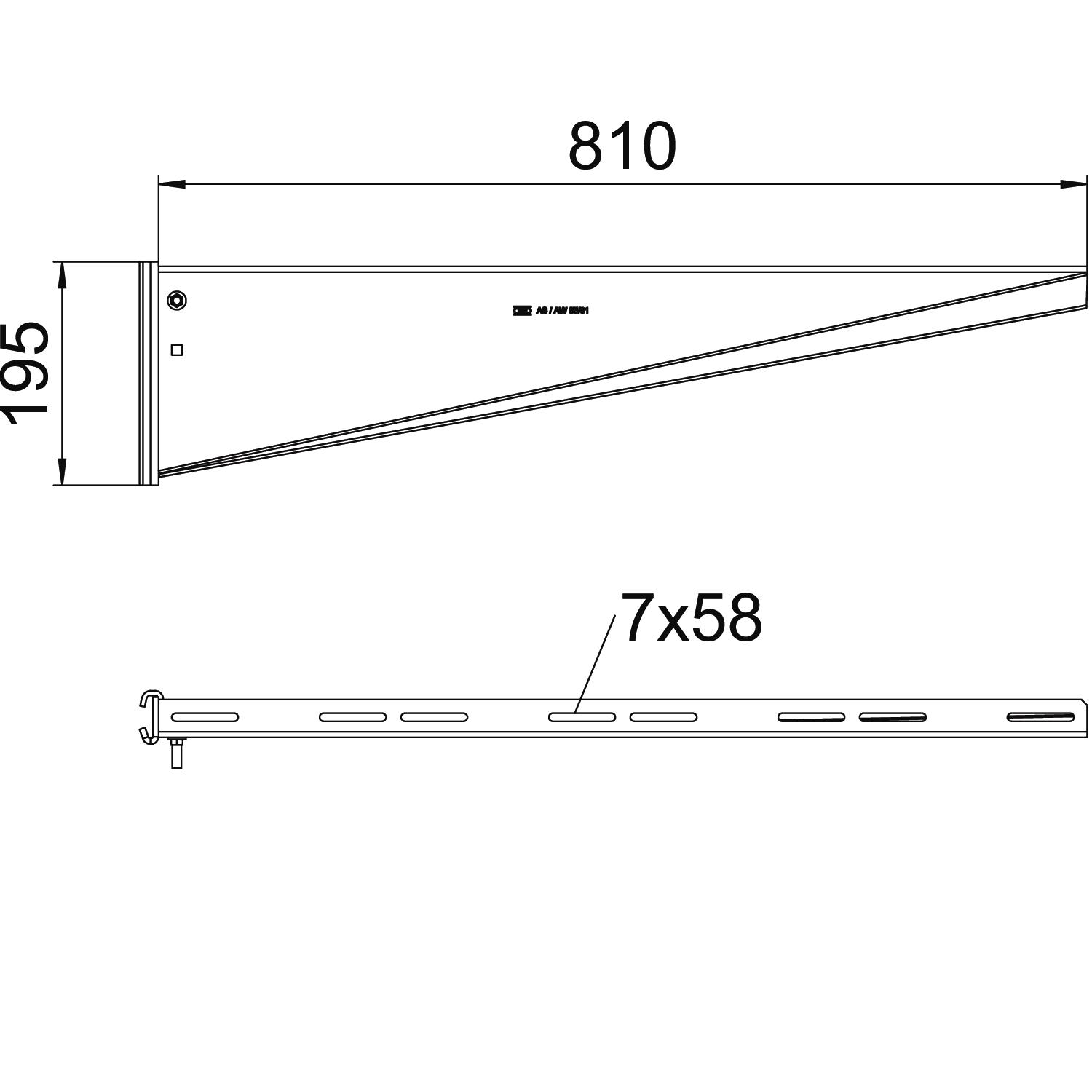

Aço inoxidável, decapado não Altura 195 mm Comprimento 41 mm Cor zinco Dimensão B810mm F em kN 5,5 kN Funktionsgaranti não Largura 810 mm Material Aço Medida A 41 mm Medida B 810 mm Medida H 195 mm Pegada de CO2 (GWP) do berço ao portão 10,6294 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola mural Dados técnicos

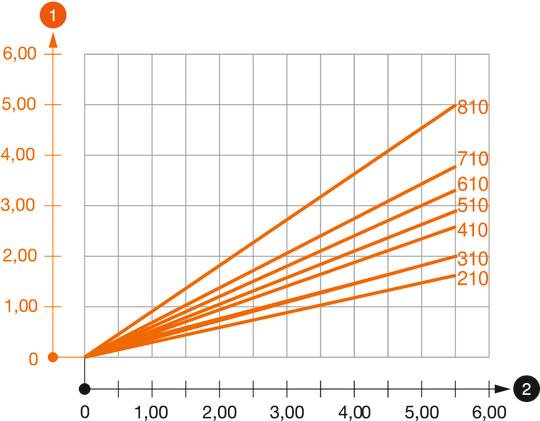

Diagrama de cargas da consola de garra AS 55
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica AS 55 81 FT / 6419328 , 0.20MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AS 55 81 FT / 6419328 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido AS 55 81 FT / 6419328 , 0.09MB , pdfREACH Declaração de conformidade AS 55 81 FT / 6419328 , 0.12MB , pdfRoHS Declaração de conformidade AS 55 81 FT / 6419328 , 0.12MB , pdfDeclaração Ambiental de Produto (DAP) AS 55 81 FT / 6419328 , 1.48MB , pdfInstruções de montagem Instruções de montagem, perfis I , 1.41MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
