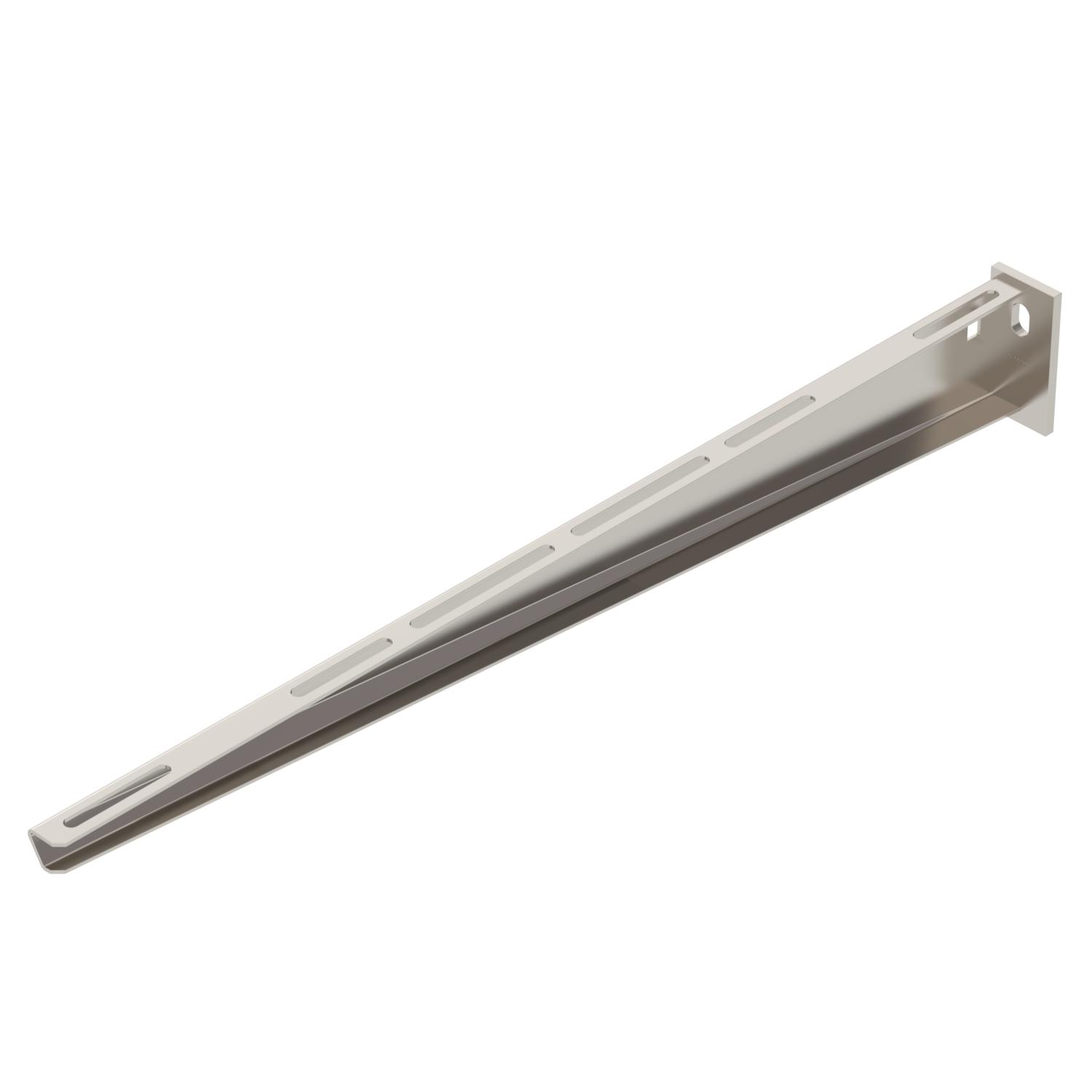

Consola mural AW 15
Ref. 6392059 | EAN 4012196817931
- Descrição do produto
-
Descrição do produtoConsola para cargas leves com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
-
- Dados técnicos
-
Dados técnicos

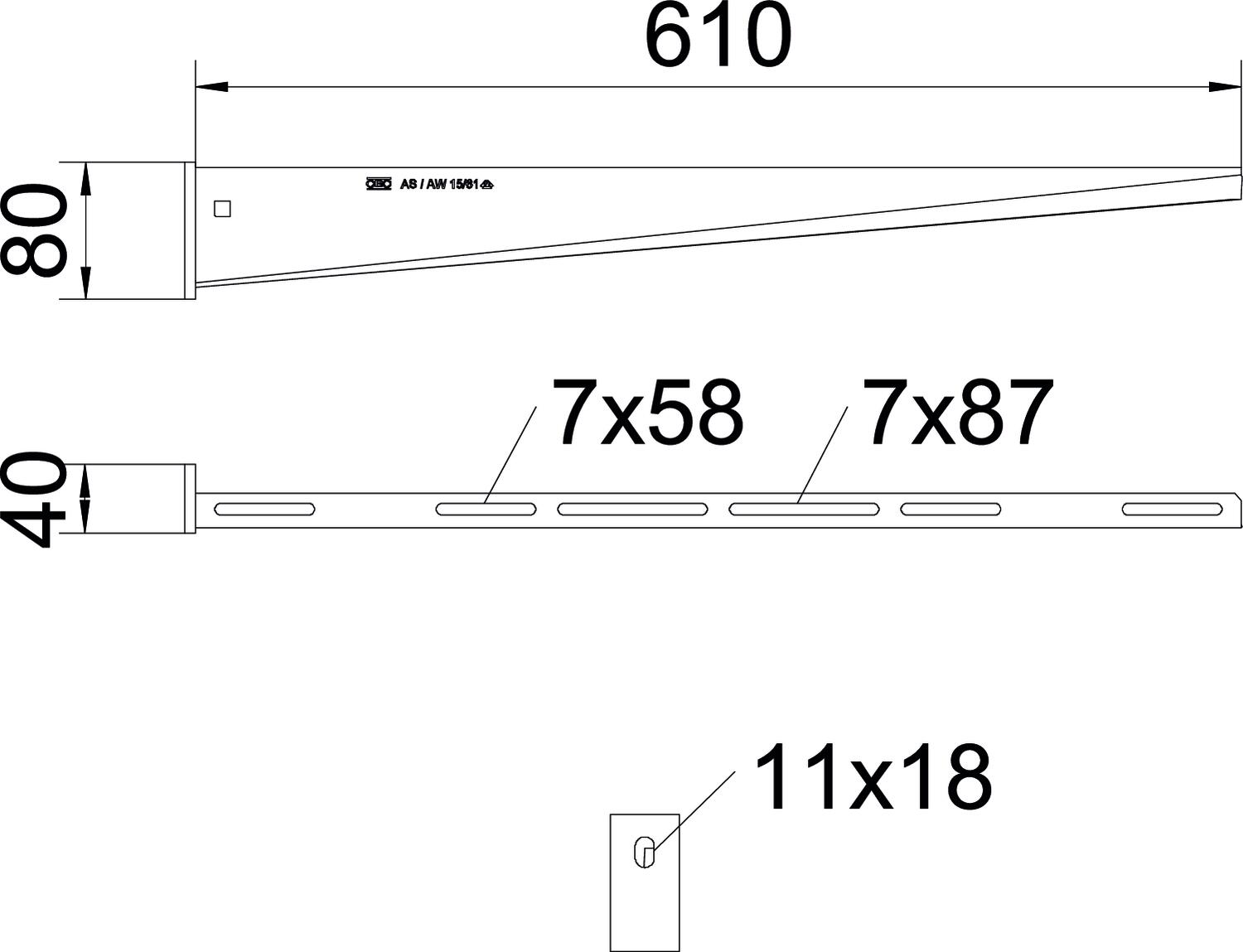

Aço inoxidável, decapado sim Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 80 mm Comprimento 40 mm Cor aço inoxidável Diâmetro do furo 11 mm Dimensão B610mm F em kN 1,5 kN Funktionsgaranti não Largura 610 mm Material Aço inoxidável 1.4571 Medida A 40 mm Medida B 610 mm Medida H 80 mm Pegada de CO2 (GWP) do berço ao portão 4,9996 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A4
FRSB 6x12 A4 6406142 100 Unidade - Downloads
-
