Consola mural AW 15 A2
Ref. 6421040 | EAN 4012195061960
- Descrição do produto
-

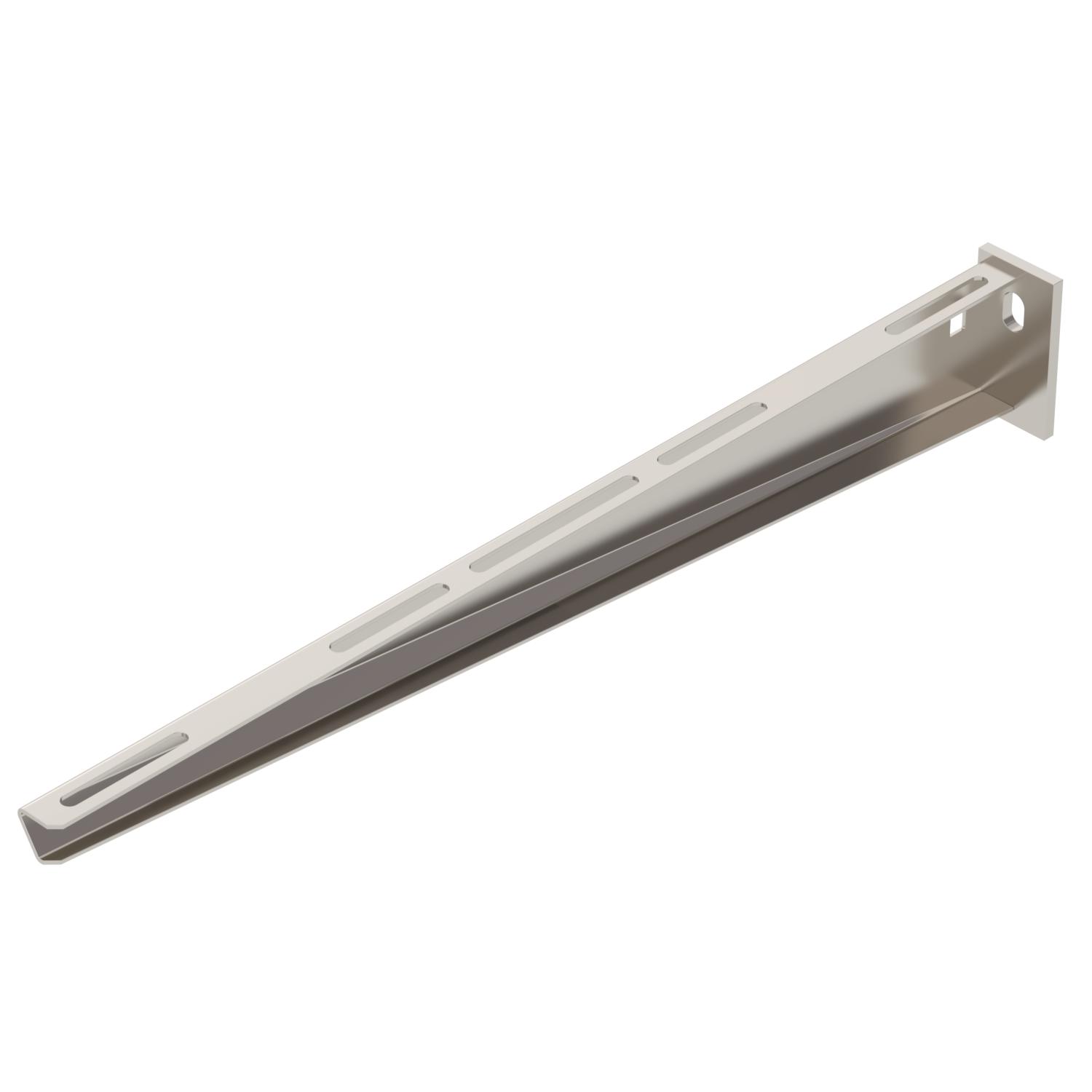

Descrição do produtoConsola para cargas leves com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
-
- Dados técnicos
-
Dados técnicos

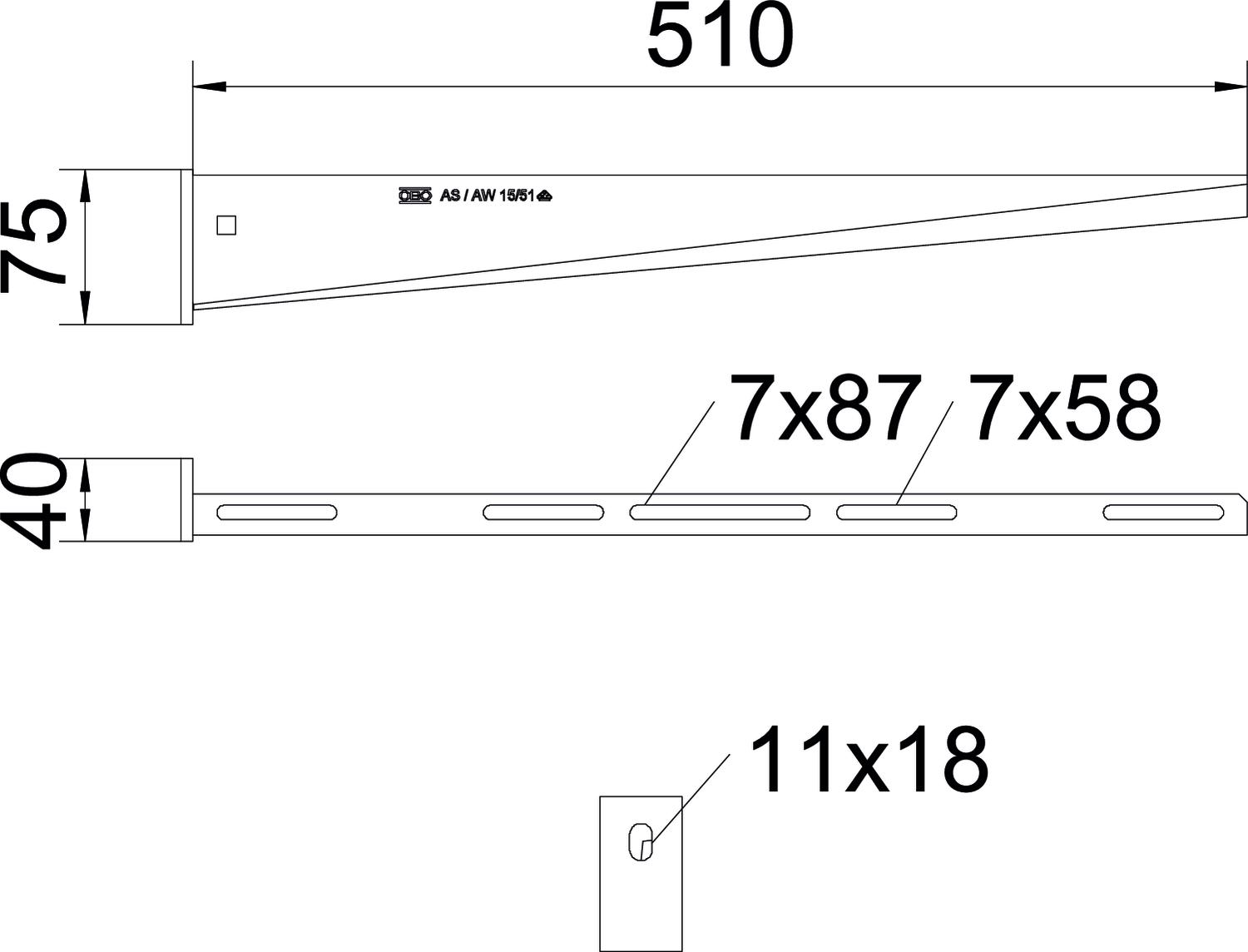

Aço inoxidável, decapado sim Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 75 mm Comprimento 40 mm Cor aço inoxidável Diâmetro do furo 11 mm Dimensão B510mm F em kN 1,5 kN Funktionsgaranti não Largura 510 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida A 40 mm Medida B 510 mm Medida H 75 mm Pegada de CO2 (GWP) do berço ao portão 4,0773 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A2
FRSB 6x12 A2 6406138 100 Unidade - Downloads
-
Ficha técnica AW 15 51 A2 / 6421040 , 0.23MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AW 15 51 A2 / 6421040 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido AW 15 51 A2 / 6421040 , 0.09MB , pdfREACH Declaração de conformidade AW 15 51 A2 / 6421040 , 0.12MB , pdfRoHS Declaração de conformidade AW 15 51 A2 / 6421040 , 0.12MB , pdfDeclaração Ambiental de Produto (DAP) AW 15 51 A2 / 6421040 , 1.48MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
