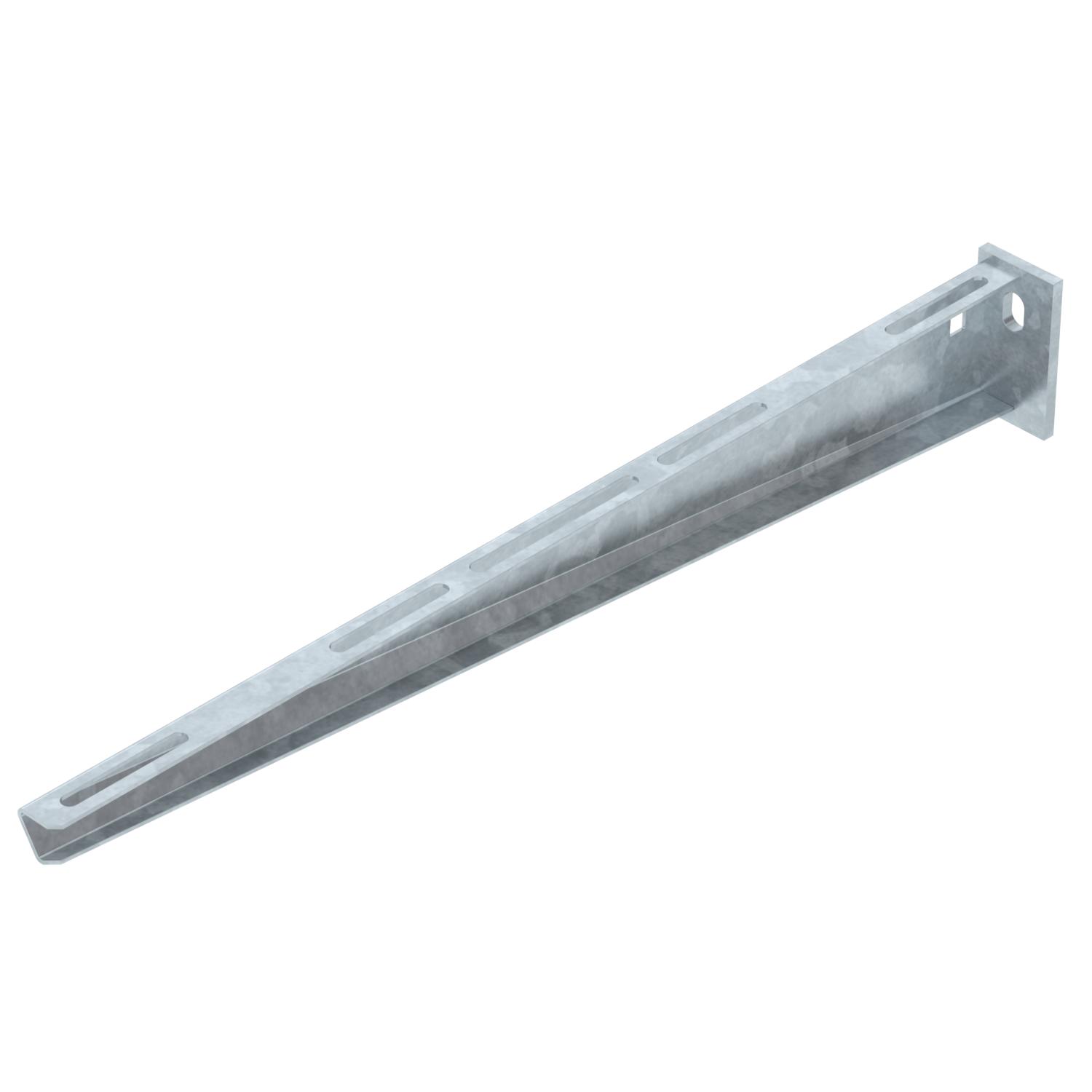

Consola mural AW 15 FT
Ref. 6420788 | EAN 4012196207374
- Descrição do produto
-
Descrição do produtoConsola para parede e para pendural - cargas ligeiras.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
-
- Dados técnicos
-
Dados técnicos

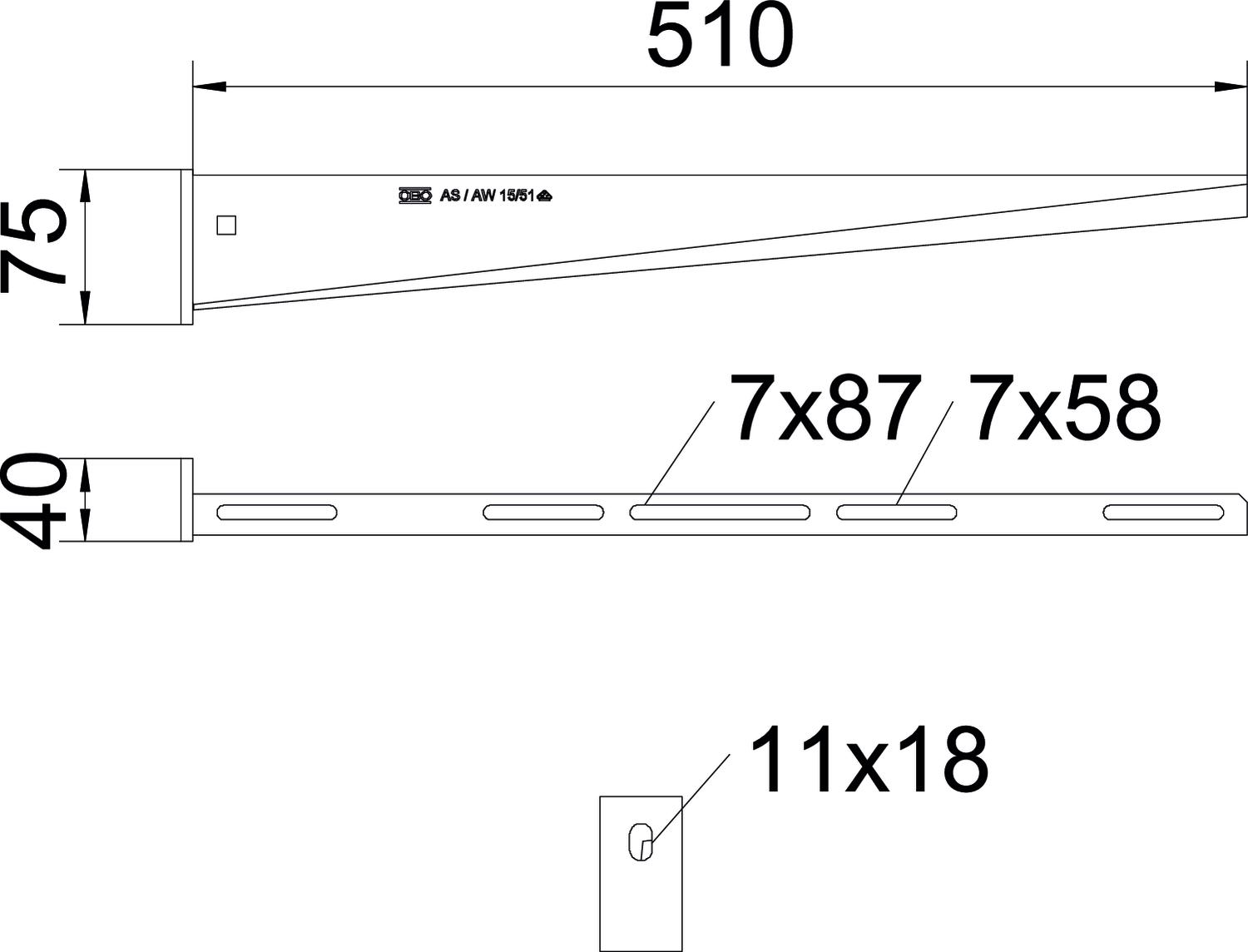

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 75 mm Altura 2,95 in Artigo EPD sim Comprimento 40 mm Cor zinco Diâmetro do furo 11 mm Dimensão B510mm Dimension W 510 mm F em kN 1,5 kN Funktionsgaranti não Largura 510 mm Largura 20 in Material Aço Medida A 40 mm Medida B 510 mm Medida H 75 mm Pegada de CO2 (GWP) do berço ao portão 1,7144 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica AW 15 51 FT / 6420788 , 0.29MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AW 15 51 FT / 6420788 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido AW 15 51 FT / 6420788 , 0.09MB , pdfREACH Declaração de conformidade AW 15 51 FT / 6420788 , 0.12MB , pdfRoHS Declaração de conformidade AW 15 51 FT / 6420788 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) AW 15 51 FT / 6420788 , 1.48MB , pdfMarca de aprovação Marca de aprovação VDE pendural e consola , 0.12MB , pdfAuxiliar de seleção Selection aid for cable trays, Magic , 0.23MB , pdfAuxiliar de seleção Selection aid cable trays, screwable , 2.17MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
