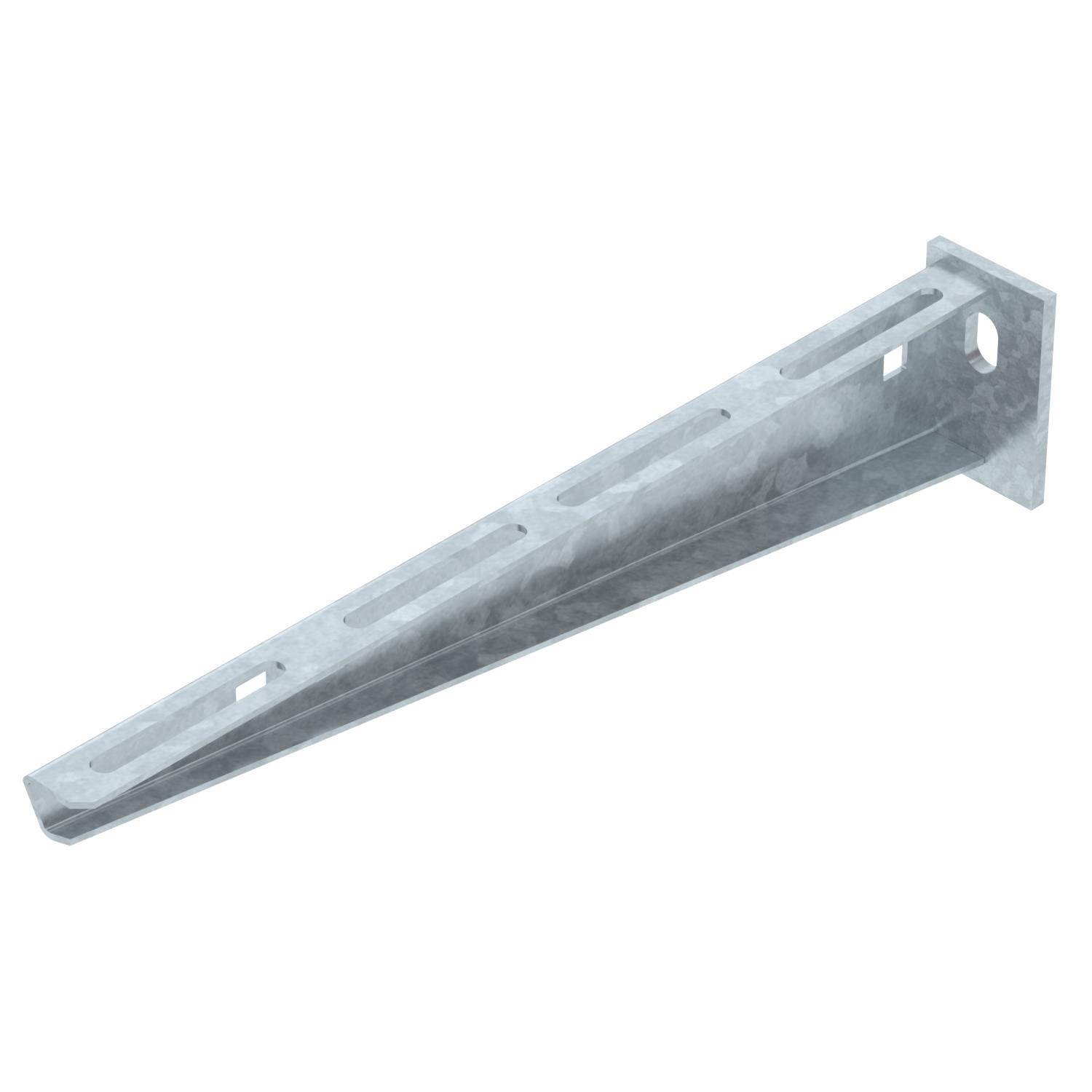

Consola mural AW 15 FT SOMY
Ref. 7191931 | EAN 4012195896456
- Descrição do produto
-
Descrição do produtoConsola para cargas leves com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 75 mm Comprimento 40 mm Cor zinco Diâmetro do furo 11 mm Dimensão B510mm F em kN 1,5 kN Funktionsgaranti sim Largura 510 mm Material Aço Medida A 40 mm Medida B 510 mm Medida H 75 mm Pegada de CO2 (GWP) do berço ao portão 1,9219 kg CO2e / 1 Peça Superfície galvanizado a quente após maquinação 85µm Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
