Consola mural AW 30 A4
Ref. 6443615 | EAN 4012195021049
- Descrição do produto
-

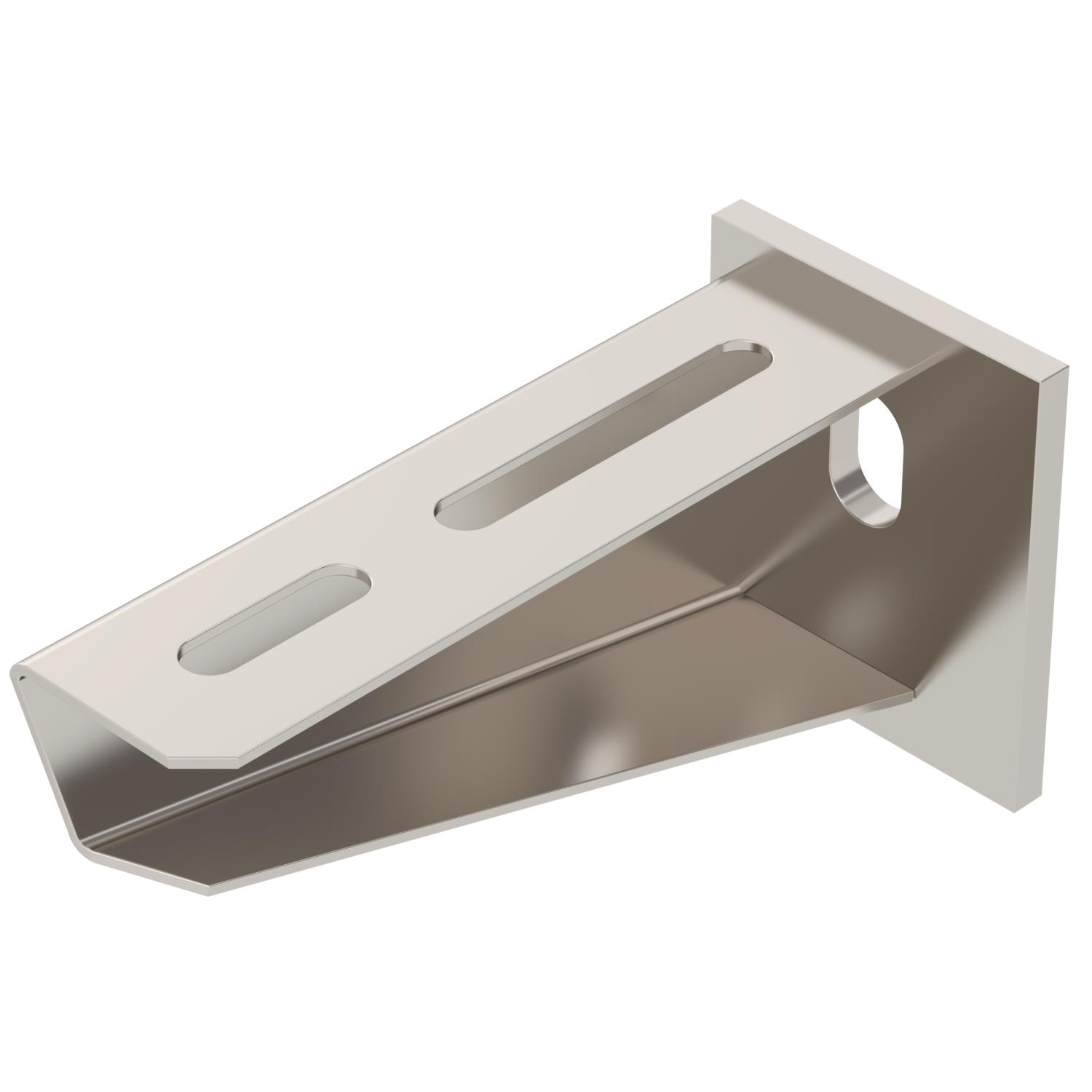

Descrição do produtoConsola para médias cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 60 mm Comprimento 50 mm Cor aço inoxidável Diâmetro do furo 11 mm Dimensão B110mm F em kN 3 kN Funktionsgaranti não Largura 110 mm Material Aço inoxidável 1.4571 Medida A 50 mm Medida B 110 mm Medida H 60 mm Pegada de CO2 (GWP) do berço ao portão 1,1379 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 30
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A4
FRSB 6x12 A4 6406142 100 Unidade - Downloads
-
Ficha técnica AW 30 11 A4 / 6443615 , 0.21MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AW 30 11 A4 / 6443615 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido AW 30 11 A4 / 6443615 , 0.09MB , pdfREACH Declaração de conformidade AW 30 11 A4 / 6443615 , 0.12MB , pdfRoHS Declaração de conformidade AW 30 11 A4 / 6443615 , 0.12MB , pdfDeclaração Ambiental de Produto (DAP) AW 30 11 A4 / 6443615 , 1.48MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
