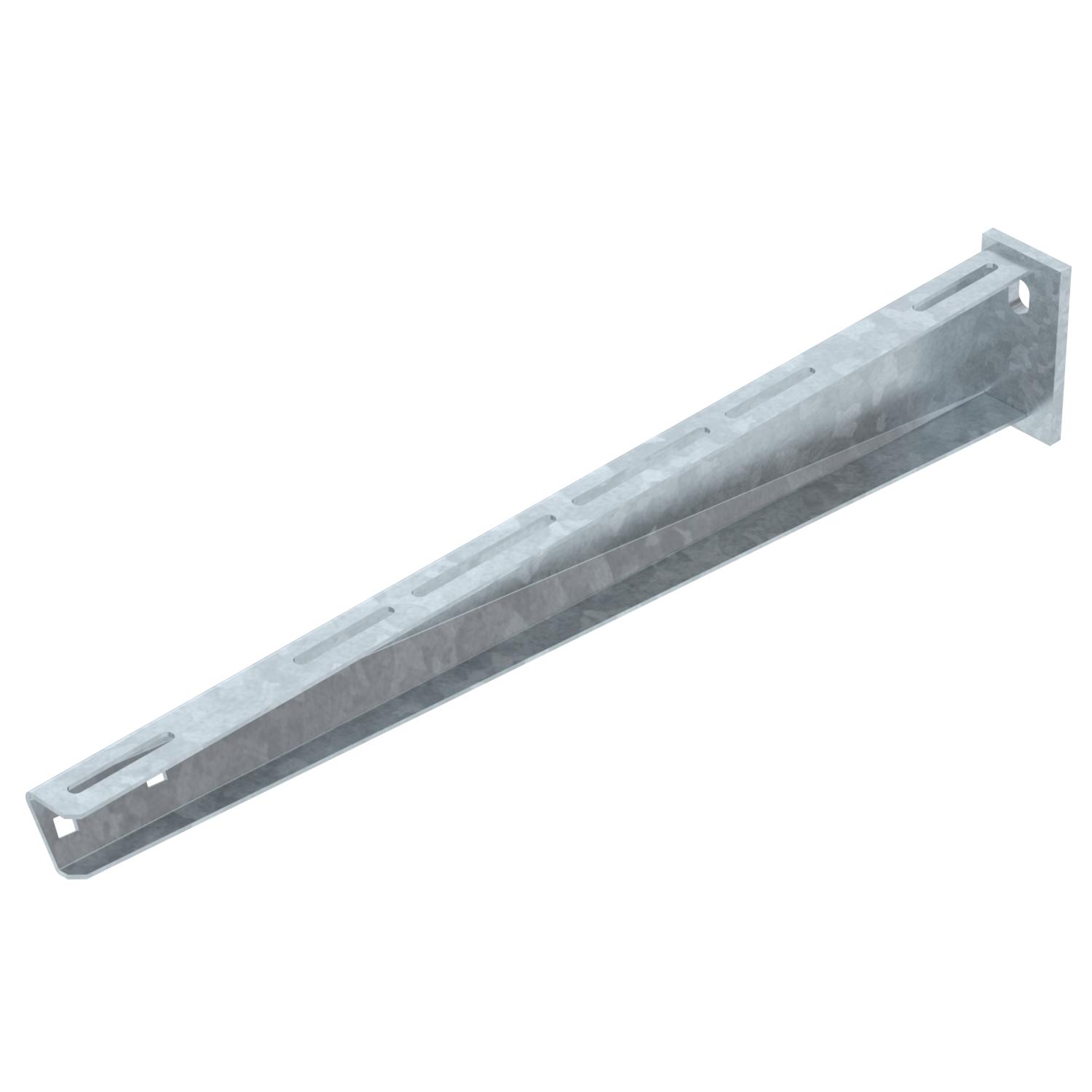

Consola mural AW 30 FT
Ref. 6419828 | EAN 4012196206957
- Descrição do produto
-
Descrição do produtoConsola para médias cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
-
- Dados técnicos
-
Dados técnicos

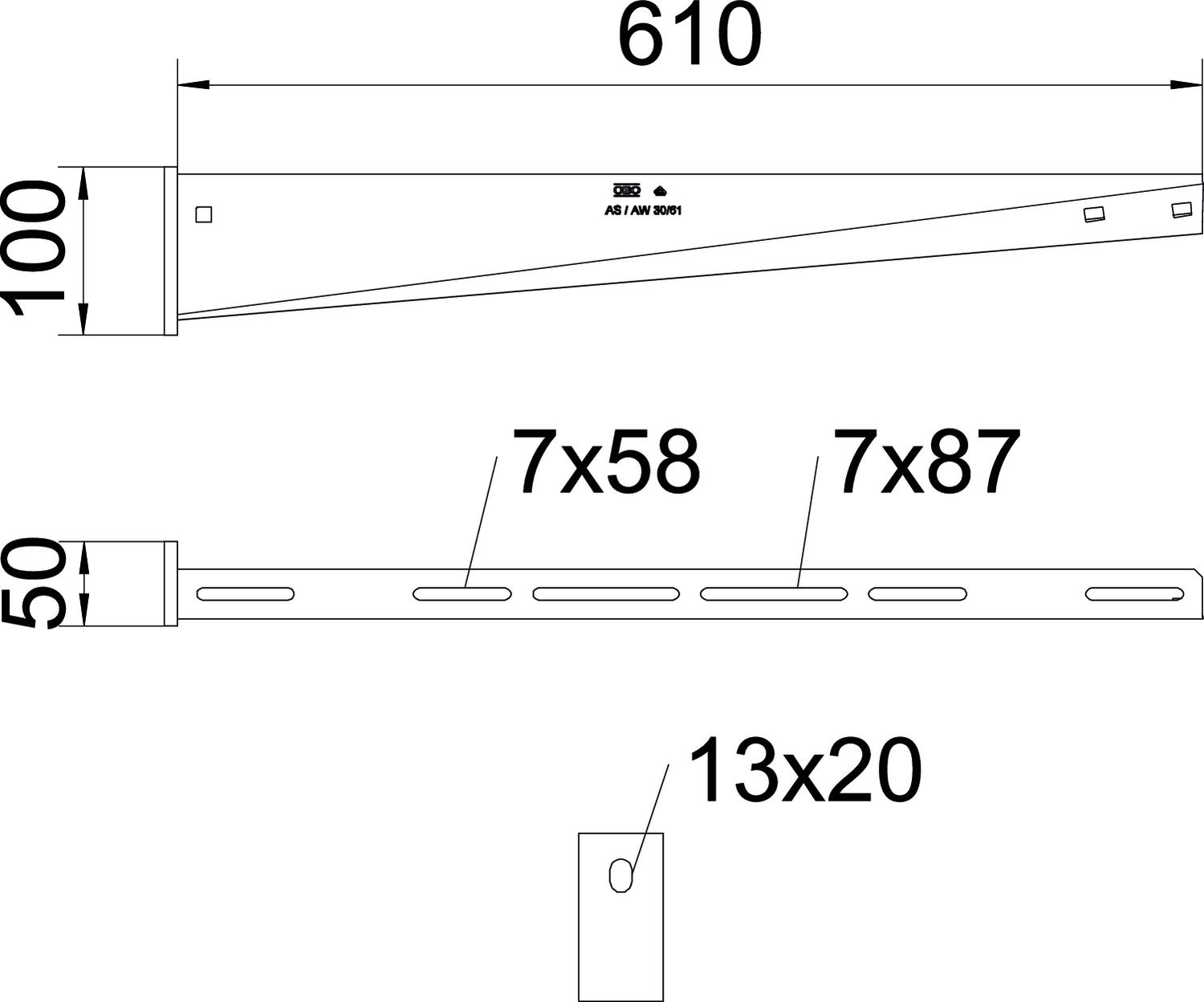

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 100 mm Artigo EPD sim Comprimento 50 mm Cor zinco Diâmetro do furo 13 mm Dimensão B610mm F em kN 3 kN Funktionsgaranti não Largura 610 mm Material Aço Medida A 50 mm Medida B 610 mm Medida H 100 mm Pegada de CO2 (GWP) do berço ao portão 3,4829 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 30
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
