Consola mural AW 30 FT SOMY
Ref. 7192060 | EAN 4012196017898
- Descrição do produto
-

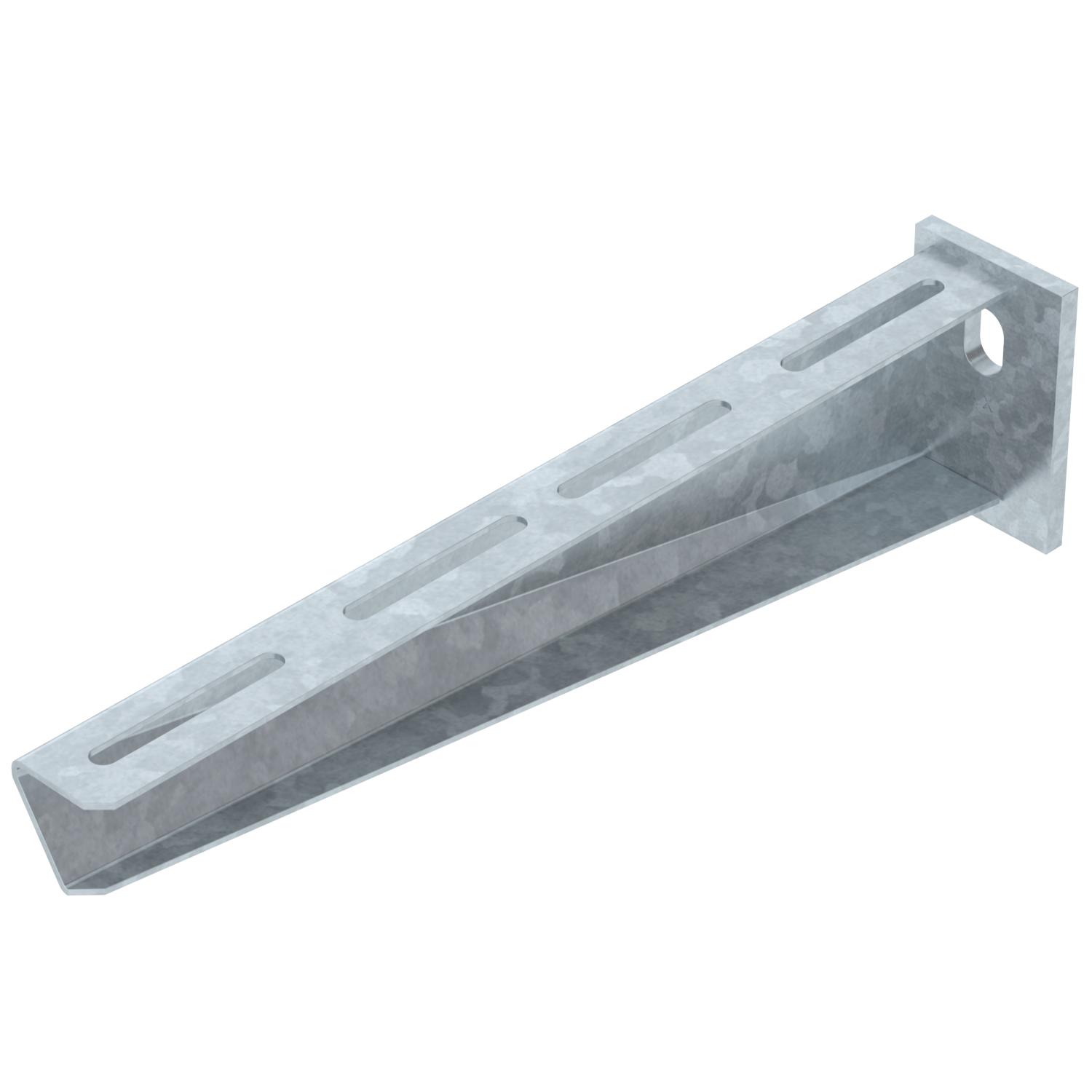

Descrição do produtoConsola para cargas médias com cabeça soldada.

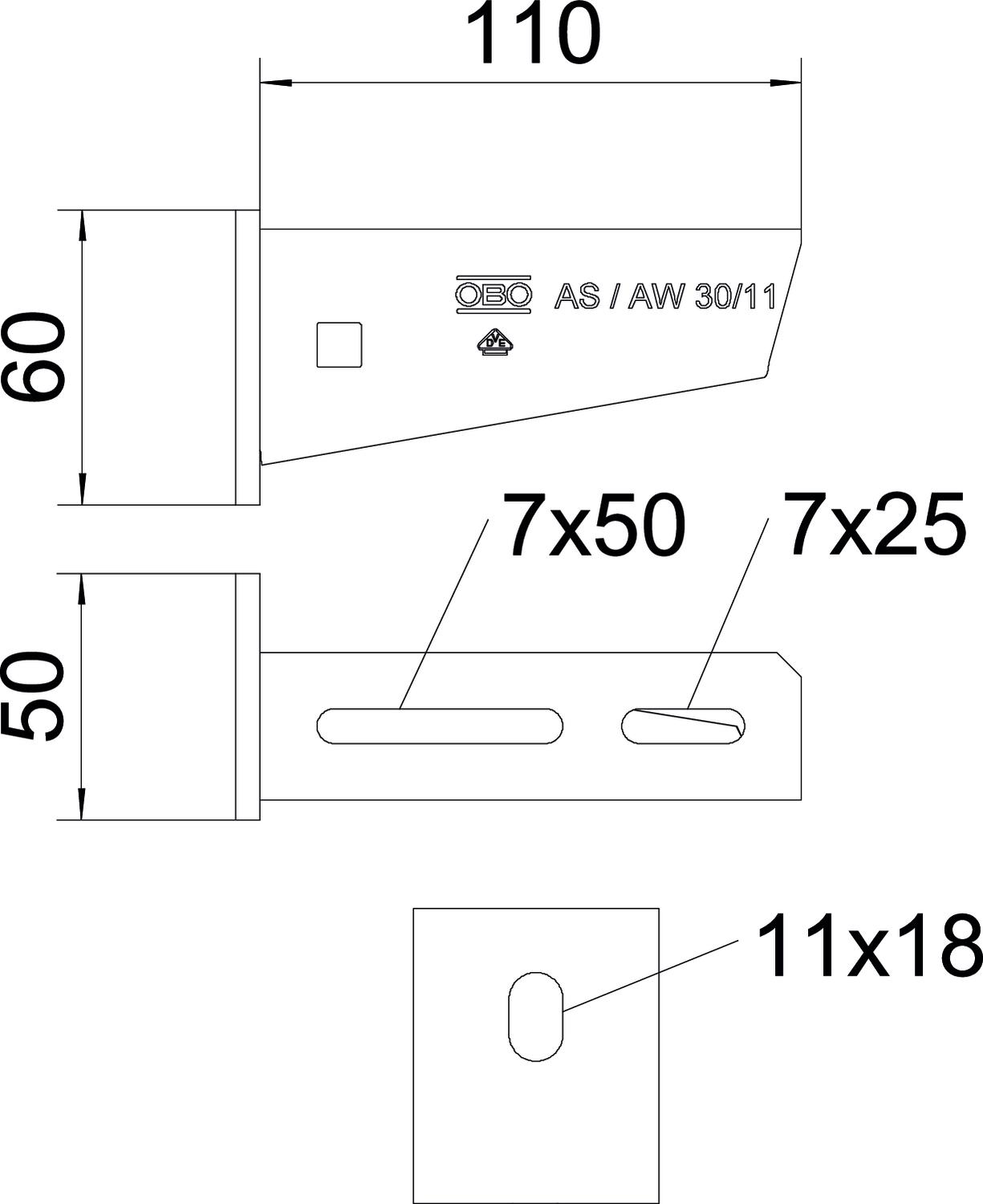

As consolas com a largura de 110-160 mm têm um furo de fixação de 11 x 18 mm, a largura de 210-610 mm está equipada com um furo de fixação de 13 x 20 mm. Na montagem da consola em perfis U, é aplicado, para a fixação da consola ao perfil, um parafuso de cabeça boleada ou um parafuso sextavado de acordo com a largura do perfil. A partir de uma largura da consola de 500 mm, a consola é fixa com parafusos sextavados, lado a lado, do perfil U. Para isso, devem ser aplicados distanciadores adequados ao perfil. O revestimento da superfície é galvanização por imersão a quente, com elevada espessura de zinco.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 100 mm Comprimento 50 mm Cor zinco Diâmetro do furo 13 mm Dimensão B610mm F em kN 3 kN Funktionsgaranti não Largura 610 mm Material Aço Medida A 50 mm Medida B 610 mm Medida H 100 mm Pegada de CO2 (GWP) do berço ao portão 3,9961 kg CO2e / 1 Peça Superfície galvanizado a quente após maquinação 85µm Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 30
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
