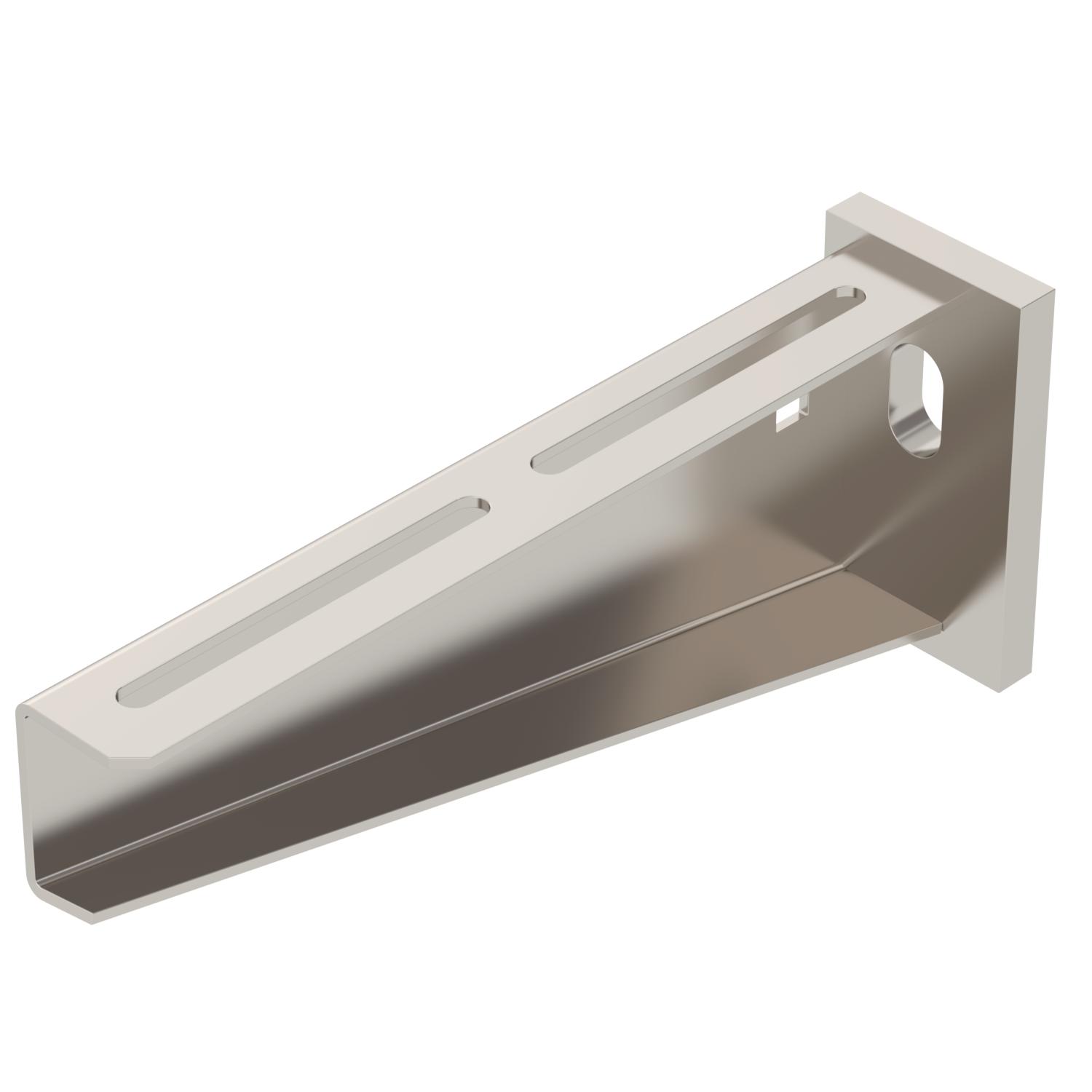

Consola mural AW 55 A2
Ref. 6443063 | EAN 4012196441433
- Descrição do produto
-
Descrição do produtoConsola para grandes cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 90 mm Comprimento 50 mm Cor aço inoxidável Diâmetro do furo 13,5 mm Dimensão B210mm F em kN 5,5 kN Funktionsgaranti não Largura 210 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida A 50 mm Medida B 210 mm Medida H 90 mm Pegada de CO2 (GWP) do berço ao portão 4,4789 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Versão Consola para parede e suporte Dados técnicos

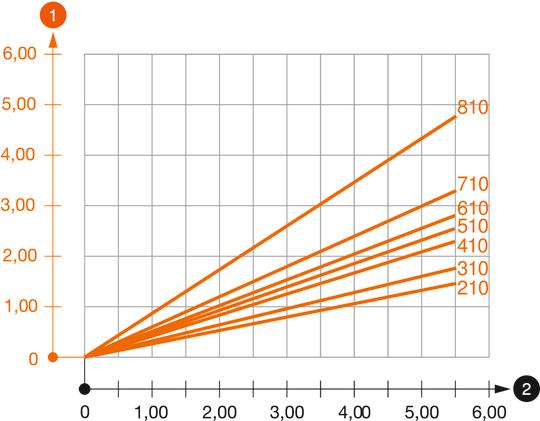

Diagrama de cargas da consola AW 55
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A2
FRSB 6x12 A2 6406138 100 Unidade - Downloads
-
Ficha técnica AW 55 21 A2 / 6443063 , 0.21MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AW 55 21 A2 / 6443063 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido AW 55 21 A2 / 6443063 , 0.09MB , pdfREACH Declaração de conformidade AW 55 21 A2 / 6443063 , 0.12MB , pdfRoHS Declaração de conformidade AW 55 21 A2 / 6443063 , 0.12MB , pdfDeclaração Ambiental de Produto (DAP) AW 55 21 A2 / 6443063 , 1.48MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
