Consola mural AW 55 A4
Ref. 6418573 | EAN 4012195912972
- Descrição do produto
-

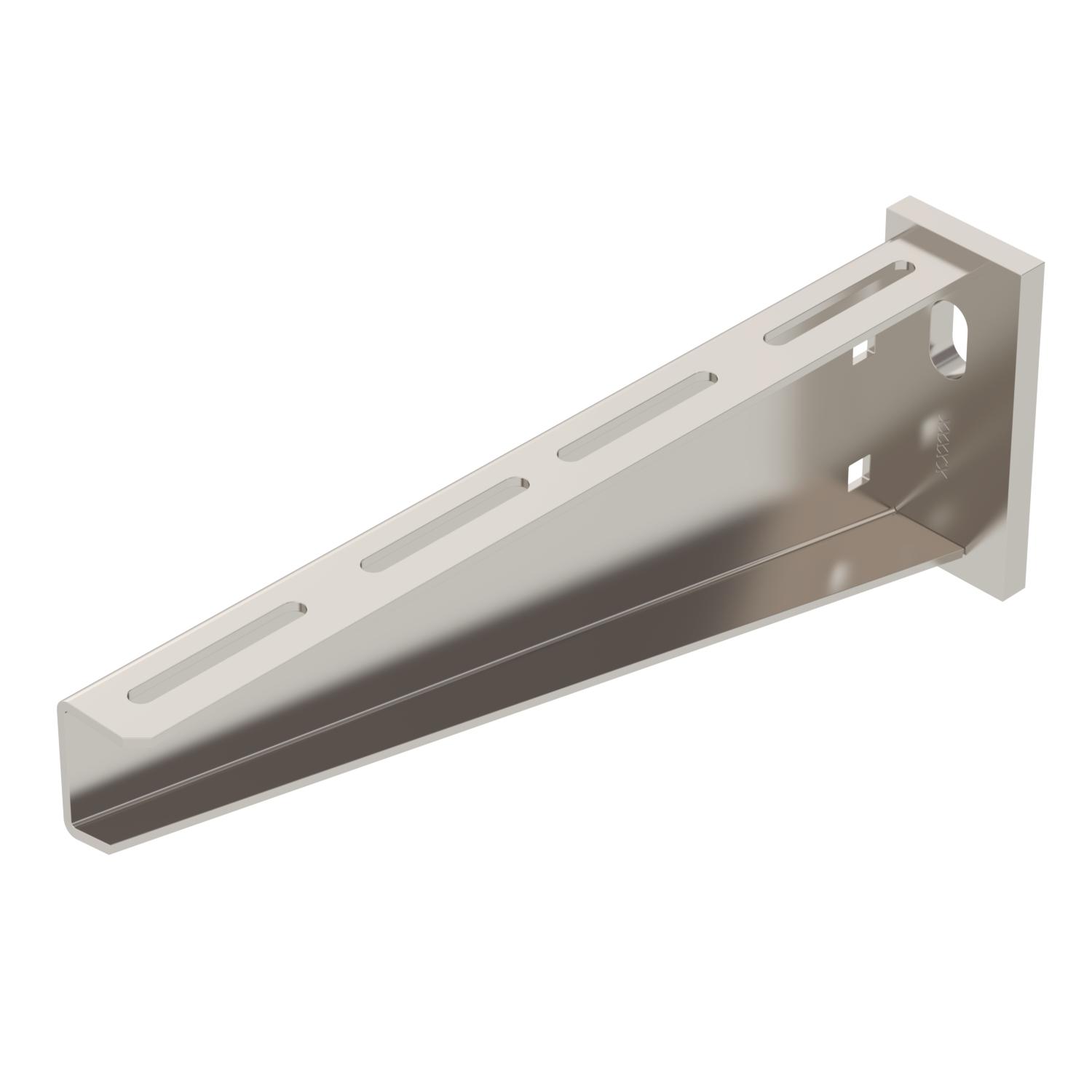

Descrição do produtoConsola para grandes cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o acessório de aperto adequado!
-
- Dados técnicos
-
Dados técnicos

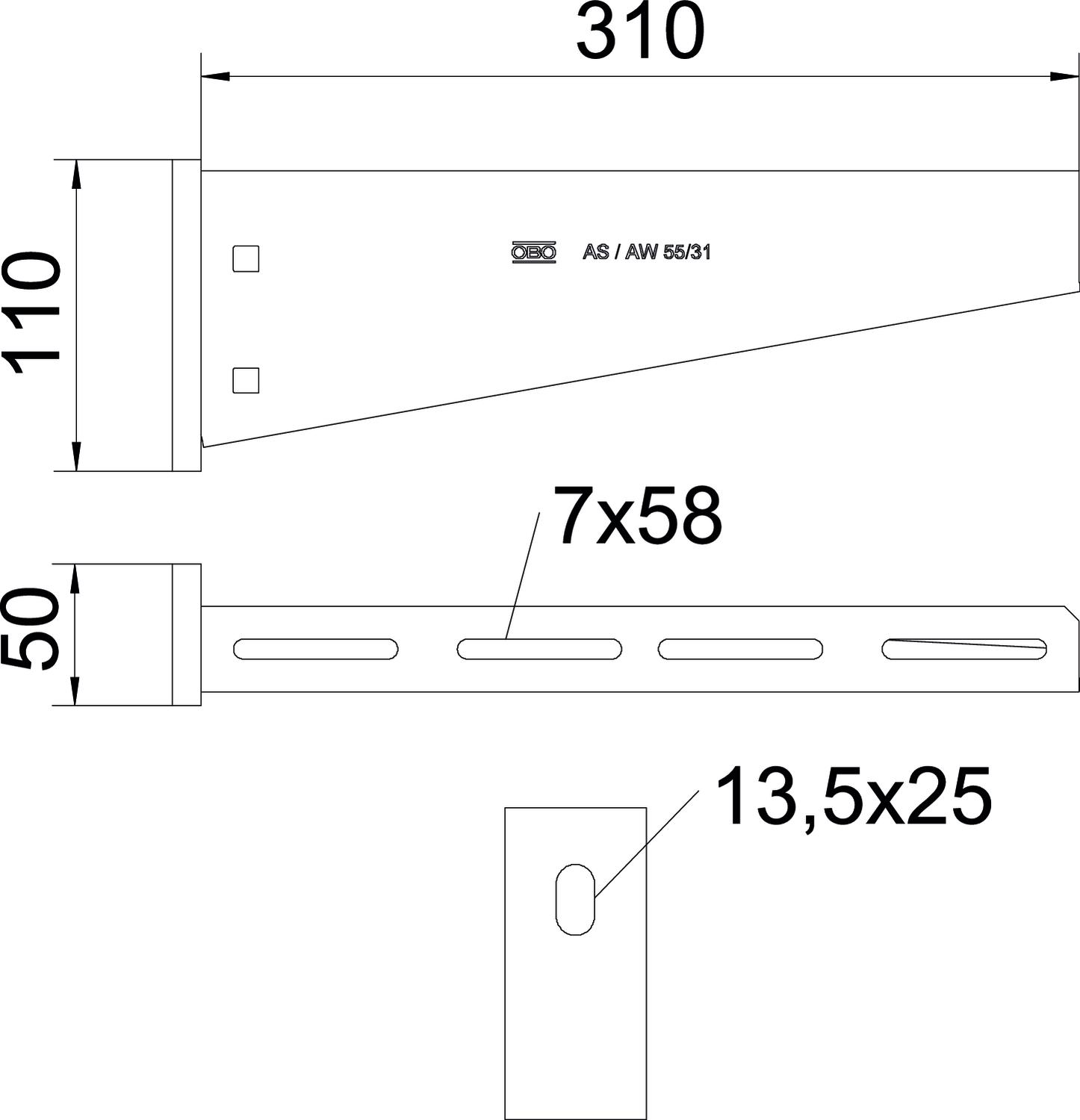

Aço inoxidável, decapado sim Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 110 mm Comprimento 50 mm Cor aço inoxidável Diâmetro do furo 13,5 mm Dimensão B310mm F em kN 5,5 kN Funktionsgaranti não Largura 310 mm Material Aço inoxidável 1.4571 Medida A 50 mm Medida B 310 mm Medida H 110 mm Pegada de CO2 (GWP) do berço ao portão 6,7961 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 55
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A4
FRSB 6x12 A4 6406142 100 Unidade - Downloads
-
