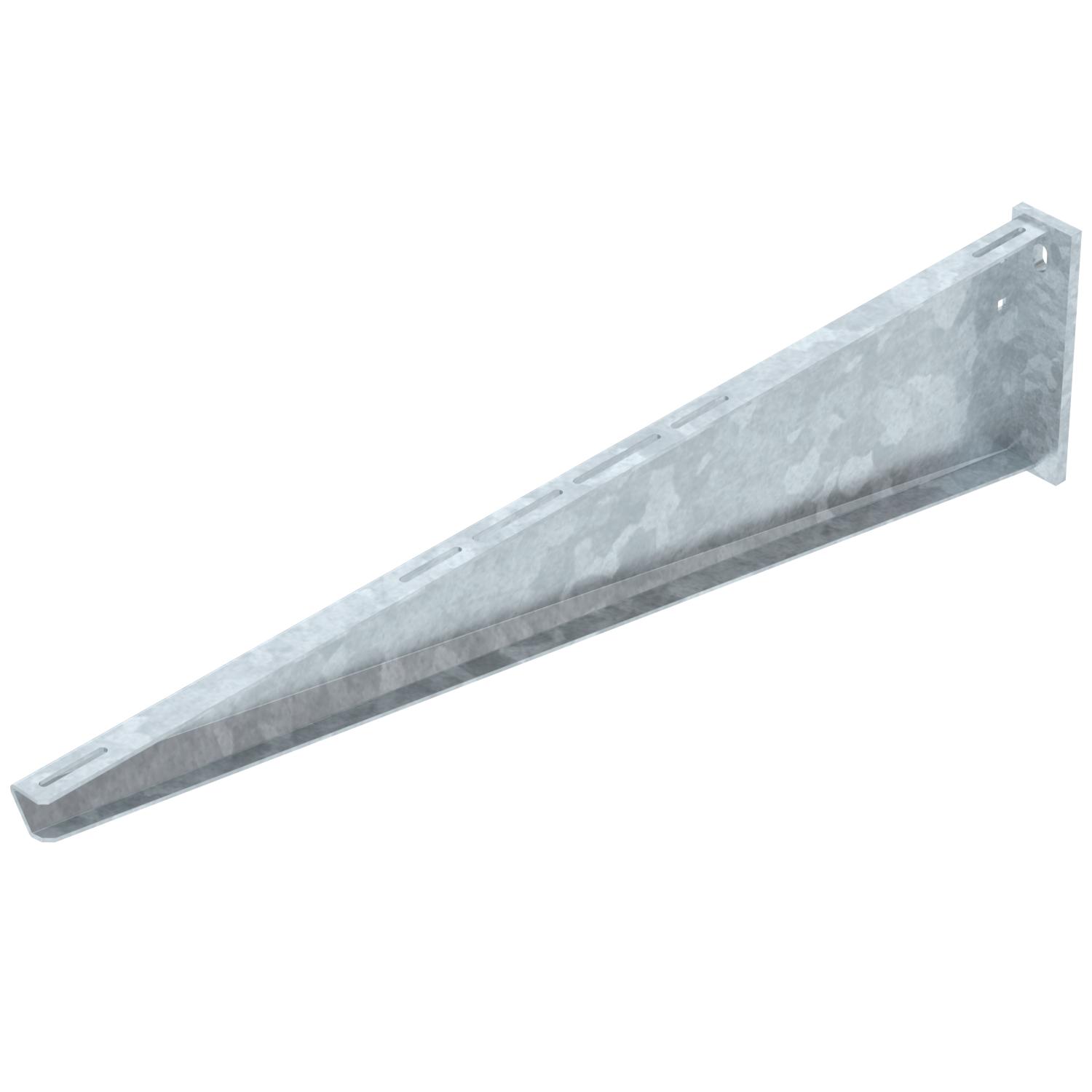

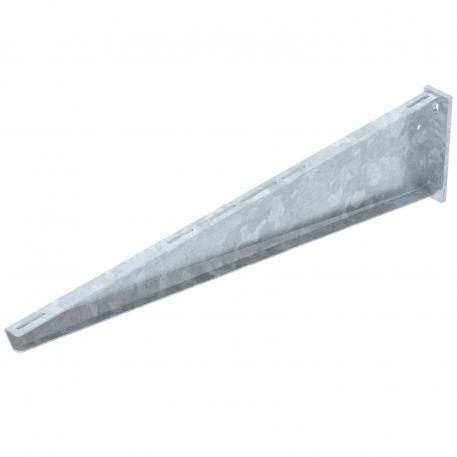

Consola mural AW 55 FT
Ref. 6418724 | EAN 4012196205271
- Descrição do produto
-
Descrição do produtoConsola para grandes cargas com cabeça soldada.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
-
- Dados técnicos
-
Dados técnicos

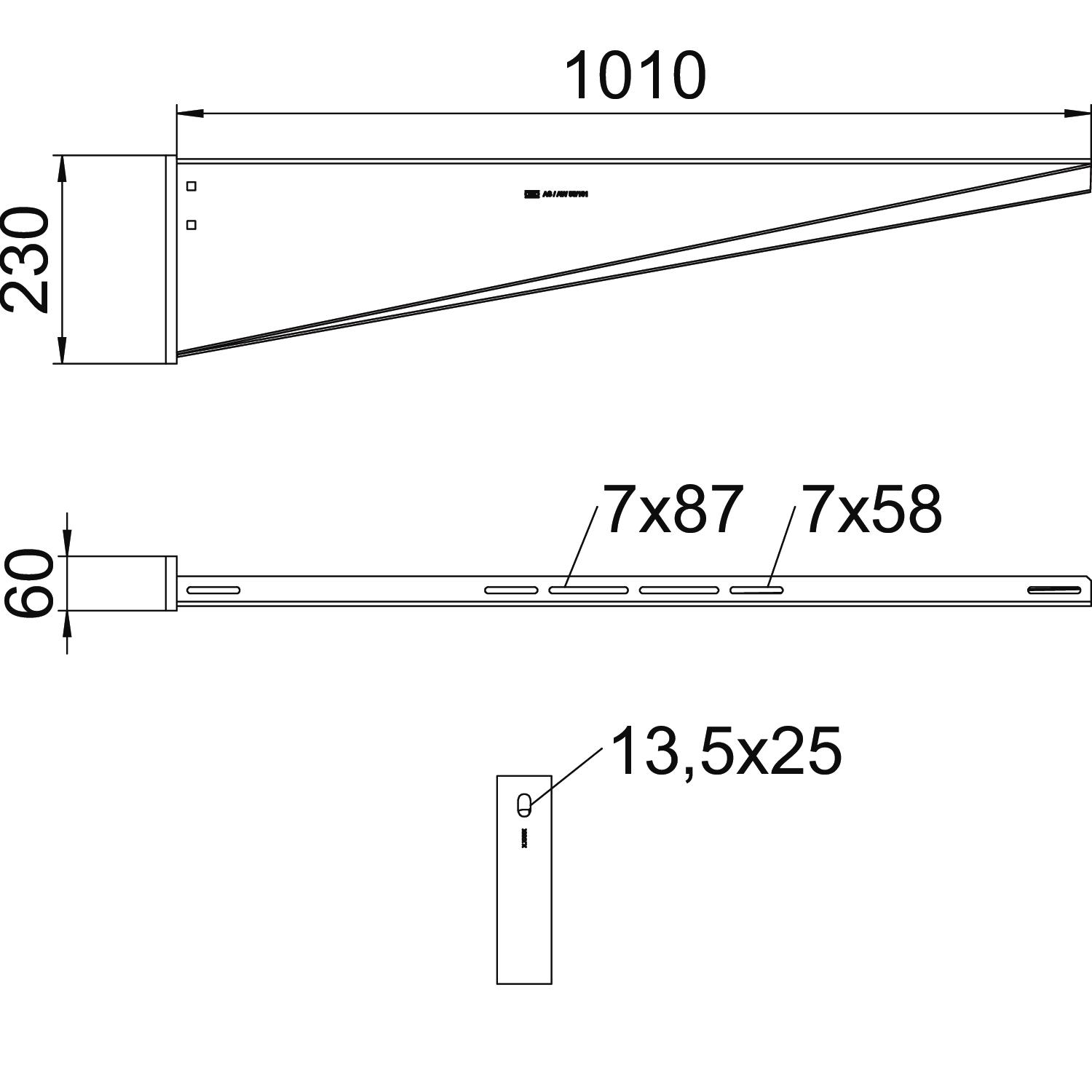

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 230 mm Comprimento 60 mm Cor zinco Diâmetro do furo 13,5 mm Dimensão B1010mm F em kN 5,5 kN Funktionsgaranti não Largura 1010 mm Material Aço Medida A 60 mm Medida B 1010 mm Medida H 230 mm Pegada de CO2 (GWP) do berço ao portão 20,687 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 55
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica AW 55 101 FT / 6418724 , 0.21MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AW 55 101 FT / 6418724 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido AW 55 101 FT / 6418724 , 0.09MB , pdfREACH Declaração de conformidade AW 55 101 FT / 6418724 , 0.12MB , pdfRoHS Declaração de conformidade AW 55 101 FT / 6418724 , 0.12MB , pdfDeclaração Ambiental de Produto (DAP) AW 55 101 FT / 6418724 , 1.48MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
