Consola mural AWG 15 A2 610 | 1,5 | aço inoxidável

Consola mural AWG 15 A2

Ref. 6420640 | EAN 4012195058540

Ref. / Tipo

Largura

F em kN	1,5 kN

Cor	aço inoxidável

Descrição do produto

Descrição do produto

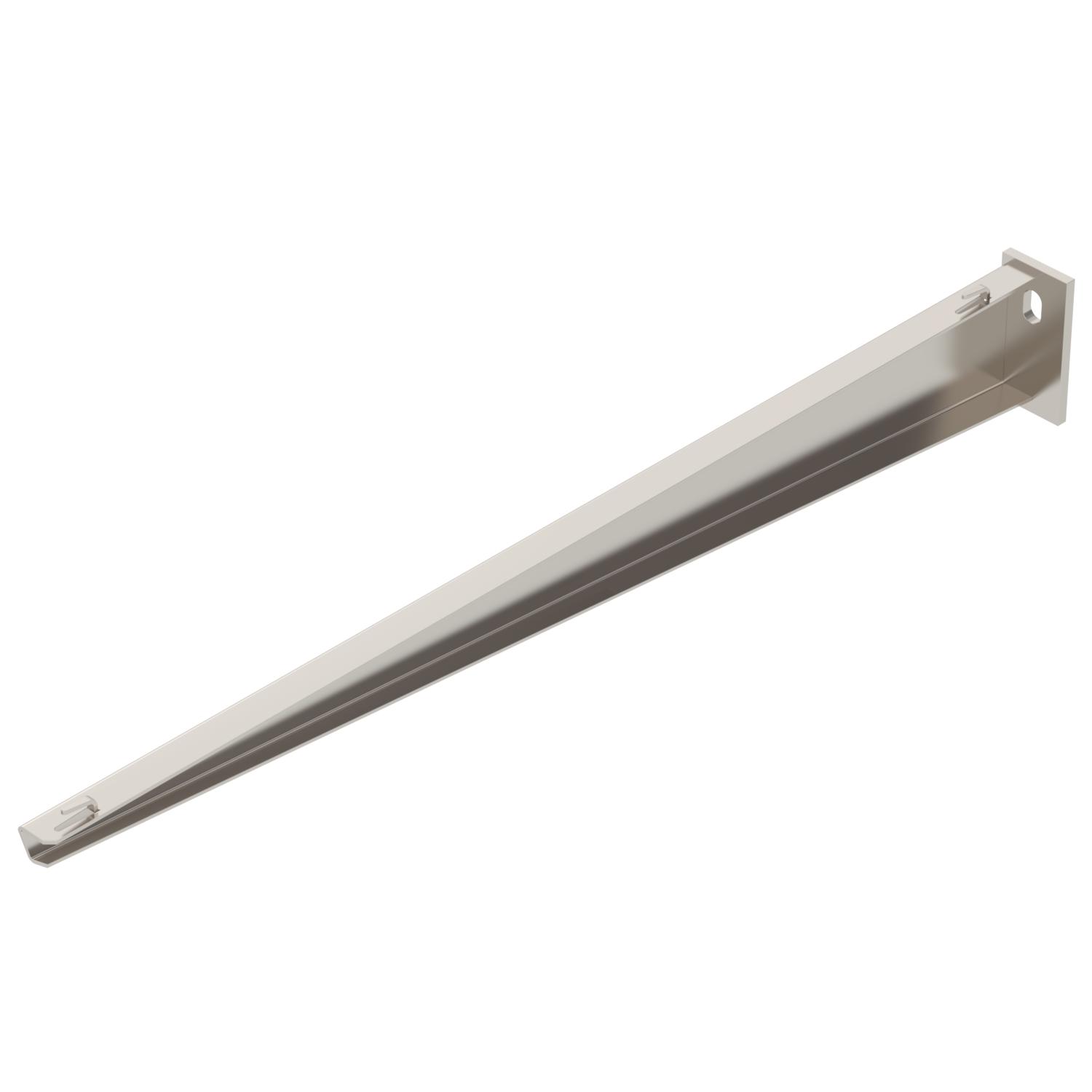

Consola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.

Fixação da consola no perfil U, a partir de uma largura de 400mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	sim
Alcance do ângulo máx.	90 mm
Alcance do ângulo mín.	90 mm
Altura	80 mm
Comprimento	40 mm
Cor	aço inoxidável
Diâmetro do furo	11 mm
Dimensão	B610mm
F em kN	1,5 kN
Funktionsgaranti	não

Largura	610 mm
Material	Aço inoxidável, livre de ferrugem 1.4301

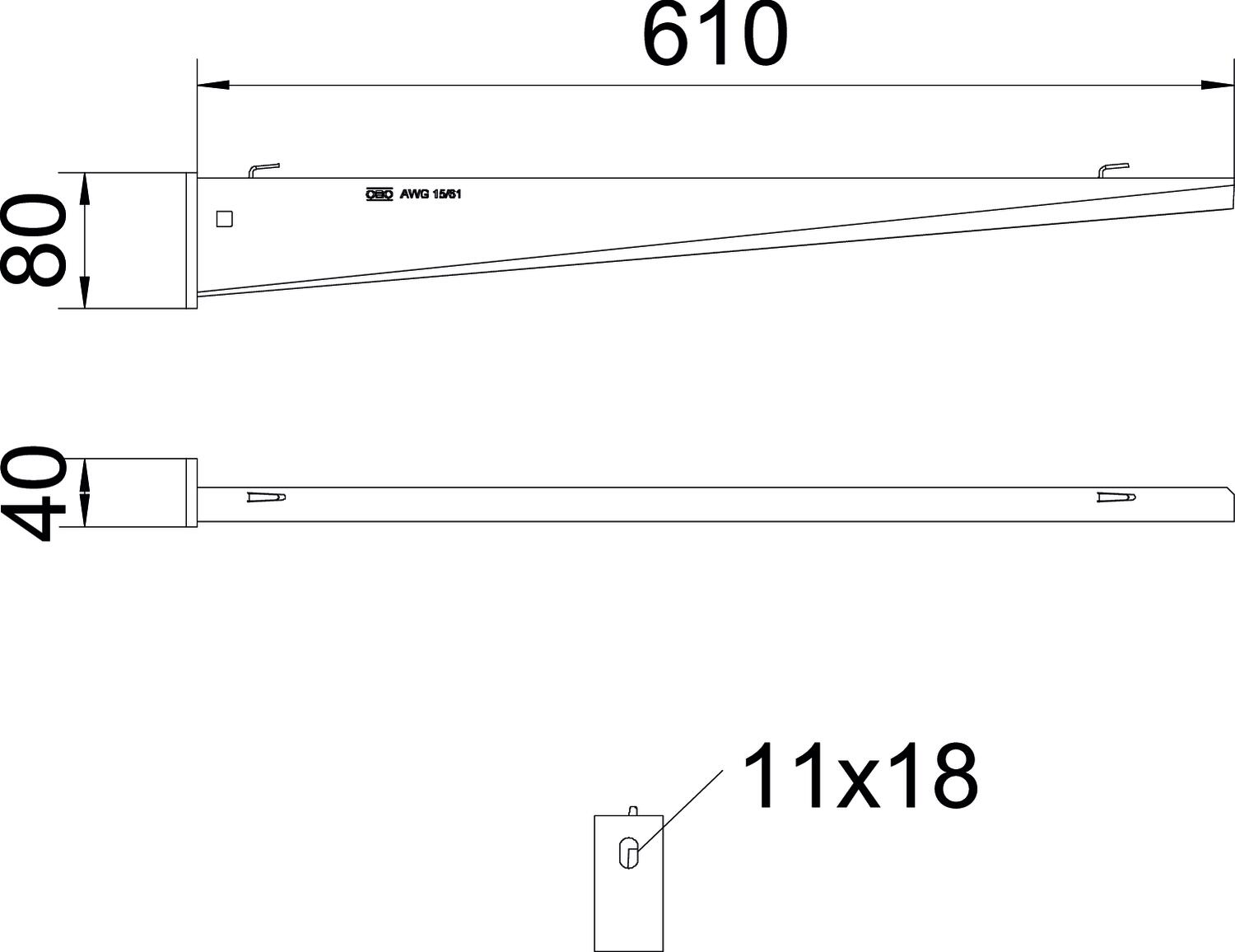

Medida A	40 mm
Medida B	610 mm
Medida H	80 mm
para largura máx.	600 mm
para largura mín.	600
Pegada de CO2 (GWP) do berço ao portão	4,8946 kg CO2e / 1 Peça
Superfície	brilhante, pós-tratamento
Versão	Consola para parede e suporte

Dados técnicos

Diagrama de cargas da consola AW G 15

Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm

Todos os tipos

Todos os tipos

Tipo	Largura	F em kN	Cor	Ref.	Quantidade	Qte. minima fornec.
AWG 15 11 A2	110 mm	1,5 kN	aço inoxidável	6420625	Unidade	1 Unidade
AWG 15 21 A2	210 mm	1,5 kN	aço inoxidável	6420628	Unidade	1 Unidade
AWG 15 31 A2	310 mm	1,5 kN	aço inoxidável	6420631	Unidade	1 Unidade
AWG 15 41 A2	410 mm	1,5 kN	aço inoxidável	6420634	Unidade	1 Unidade
AWG 15 51 A2	510 mm	1,5 kN	aço inoxidável	6420637	Unidade	1 Unidade
AWG 15 61 A2	610 mm	1,5 kN	aço inoxidável	6420640	Unidade	1 Unidade
