Consola mural AWG 15 A4 610 | 1,5 | aço inoxidável

Consola mural AWG 15 A4

Ref. 6420652 | EAN 4012195706359

Ref. / Tipo

Largura

F em kN	1,5 kN

Cor	aço inoxidável

Descrição do produto

Descrição do produto

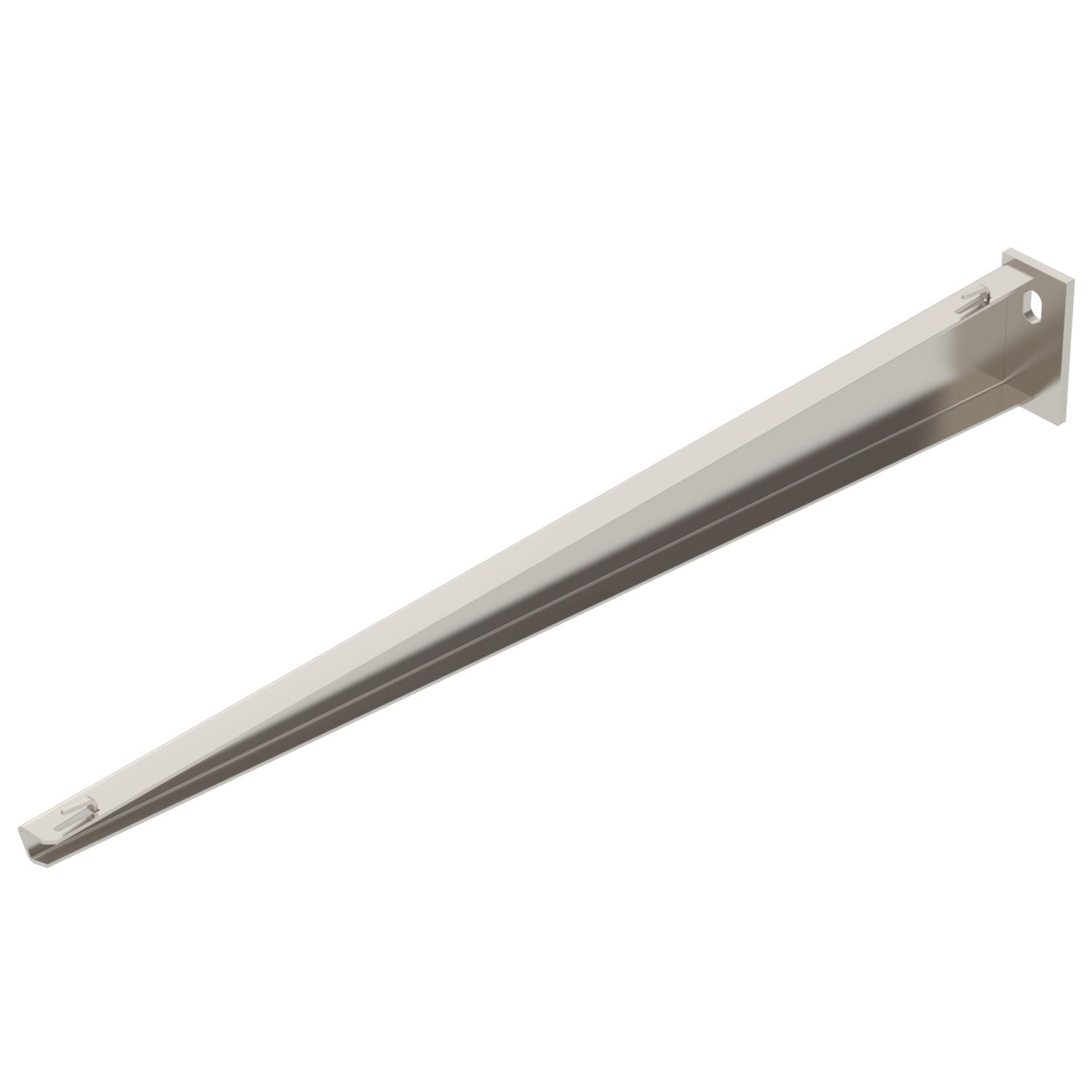

Consola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.

Fixação da consola no perfil U, a partir de uma largura de 400mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Alcance do ângulo máx.	90 mm
Alcance do ângulo mín.	90 mm
Altura	80 mm
Comprimento	40 mm
Cor	aço inoxidável
Diâmetro do furo	11 mm
Dimensão	B610mm
F em kN	1,5 kN
Funktionsgaranti	não

Largura	610 mm
Material	Aço inoxidável 1.4571

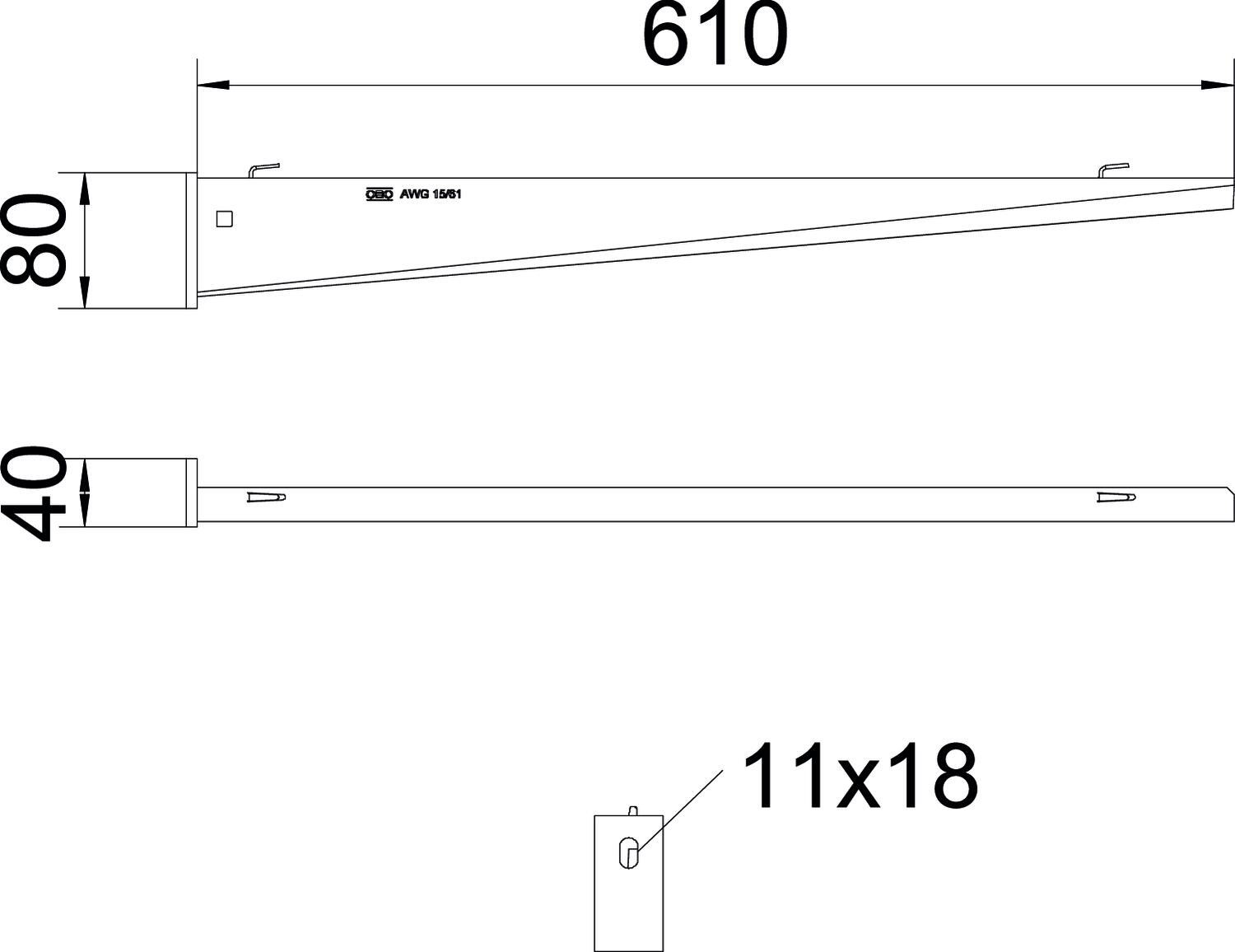

Medida A	40 mm
Medida B	610 mm
Medida H	80 mm
para largura máx.	300 mm
para largura mín.	300
Pegada de CO2 (GWP) do berço ao portão	4,8877 kg CO2e / 1 Peça
Superfície	brilhante, pós-tratamento
Versão	Consola para parede e suporte

Dados técnicos

Diagrama de cargas da consola AW G 15

Deflexão da ponta da consola com a carga máxima admissível da consola
Carga permitida da consola em kN, sem carga suportada pelo utilizador
Comprimento da consola em mm

Todos os tipos

Todos os tipos

Tipo	Largura	F em kN	Cor	Ref.	Quantidade	Qte. minima fornec.
AWG 15 11 A4	110 mm	1,5 kN	aço inoxidável	6420642	Unidade	1 Unidade
AWG 15 21 A4	210 mm	1,5 kN	aço inoxidável	6420644	Unidade	1 Unidade
AWG 15 31 A4	310 mm	1,5 kN	aço inoxidável	6420646	Unidade	1 Unidade
AWG 15 41 A4	410 mm	1,5 kN	aço inoxidável	6420648	Unidade	1 Unidade
AWG 15 51 A4	510 mm	1,5 kN	aço inoxidável	6420650	Unidade	1 Unidade
AWG 15 61 A4	610 mm	1,5 kN	aço inoxidável	6420652	Unidade	1 Unidade
